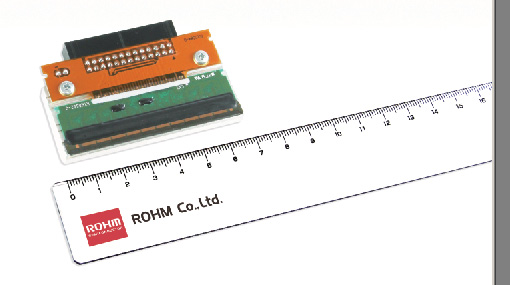

로옴(ROHM) 주식회사는 식품 포장 등의 제품 정보 인쇄에 최적인, 업계 최고의 인쇄 속도를 실현하는 서멀 프린트 헤드 「TH3002-2P1W00A」를 개발했다.



TH3002-2P1W00A는 신재료와 독자적인 신구조를 채용함으로써, 일반적으로 고속 인쇄가 어려웠던 내찰과성이 우수한 (마찰에 강한) 잉크 리본을 사용하는 경우에도 해상도 305dpi 시 1,000mm/sec.의 초고속 인쇄에 성공했다.

전사성이 우수한 잉크 리본의 경우 1,500mm/sec.로 동일한 해상도의 인쇄가 가능하다. 이에 따라, 식품의 가공 현장 및 물류 현장에서의 생산성 향상에 기여한다. 또한, 향후 더욱 수요가 증가할 것으로 예상되는 환경 배려형 포장재 및 복잡한 물류 관리에 필요한 DATE CODE (날짜 코드) 정보의 인쇄 품질 향상에도 기여한다.

이 제품은 현재 샘플 (샘플 가격 60,000엔/개, 세금 불포함) 출하를 실시하고 있으며, 2020년 10월부터 양산 출하를 개시할 예정이다.

만들게 된 배경

최근, 식품 등의 포장재에는, 생산 & 유통 이력 관리 (트레이서빌리티 확보)를 위해 제조 장소의 고유 기호 및 제조일, 소비 기한 등의 DATE CODE 정보가 중요시되고 있다. 영양 성분 표시의 의무화 및 알레르기 표시의 변경과 같은 새로운 식품 표시 제도의 도입에 따라 향후 더욱 인쇄 정보량이 증가할 것으로 예상되고 있다.

또한, 소비자의 요구에 대응하는 물류 규모의 확대에 따라 물품 라벨을 대량으로 인쇄해야 하는 필요성도 증가하고 있다. 이러한 시장 배경을 바탕으로 고정밀도의 고속 인쇄가 가능한 프린트 헤드에 대한 수요가 높아지고 있다.

지금까지 고속 인쇄에는 전사성이 우수한 왁스계 잉크 리본※3이 사용되어 왔지만, 환경 부하가 적은 포장재에 DATE CODE 정보를 인쇄하는 경우, 마찰이나 주변 환경의 영향으로 인해 박리될 우려가 있어, 마찰에 강한 레진계 잉크 리본※4이 주목을 받고 있다. 그러나, 내찰과성이 우수하면 인쇄 속도가 떨어지는 트레이드 오프 관계로 인해, 레진계 잉크 리본은 인쇄 속도가 과제였다.

로옴은 구성 재료와 구조를 근본적으로 개선하여, 레진계 잉크 리본을 사용하는 경우에도 초고속 고정밀도 인쇄가 가능한 서멀 프린트 헤드 개발에 성공했다. 로옴은 앞으로도 DATE CODE 정보의 인쇄 수요 증가가 기대되는 물류 관리 및 무인 계산대에서 사용되는 전자 태그용으로 고속 고정밀도 인쇄의 특징을 활용한 제품 라인업을 확충해 나갈 것이다.



어떤 특징 있나

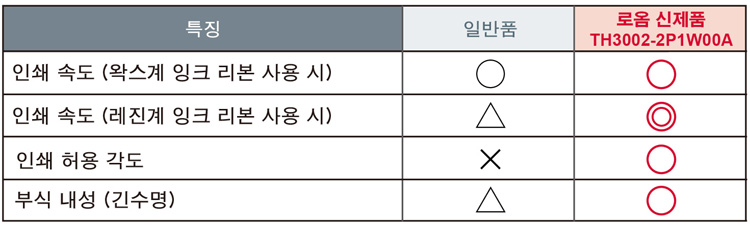

이번에 개발한 TH3002-2P1W00A의 특징은 하기와 같다.



1. 폭넓은 인쇄 매체로, 업계 최고 수준의 인쇄 속도 달성

TH3002-2P1W00A는 높은 열전도 재료를 채용하여 서멀 헤드의 방열성을 높이고, 독자적인 신구조를 통해 발열체의 열화를 억제함으로써, 고속 연속 인쇄 시에도 안정적인 인쇄 품질을 확보할 수 있다.

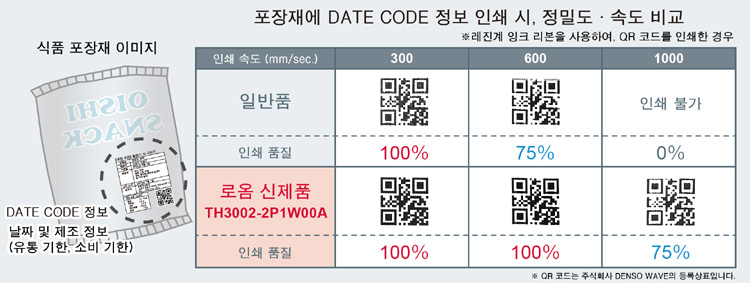

이에 따라, 305dpi의 해상도에서, 수요가 증가할 것으로 기대되는 내찰과성이 우수한 레진계 잉크 리본의 경우 1,000mm/sec., 고속 전사성이 우수한 왁스계 잉크 리본의 경우 1,500mm/sec.의 고정밀도 고속 인쇄를 실현한다. 제조 현장의 생산성 향상에 기여하며, 빠른 속도와 인쇄 품질을 동시에 확보할 수 있으므로, DATE CODE 정보의 소형 • 고밀도 인쇄에도 기여한다.

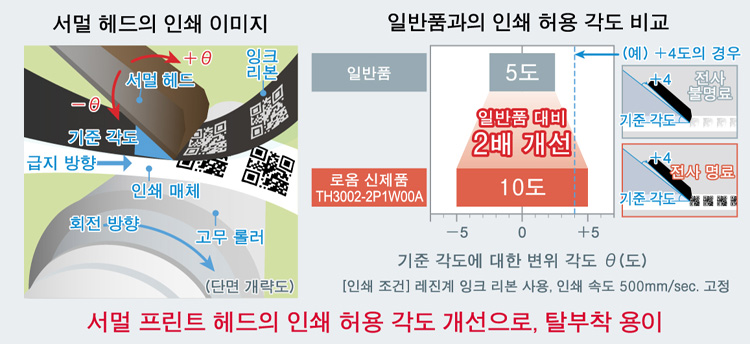

2. 서멀 헤드 탈부착 시의 인쇄 허용 각도 확대로, 유지보수 시간 단축에 기여

일반적으로, 정상적인 인쇄를 위해서는 서멀 헤드의 탈부착 위치를 가능한 기준 각도에 맞추어야 할 필요가 있다.
TH3002-2P1W00A는 서멀 헤드의 형상을 개선함으로써, 인쇄 허용 각도를 일반품의 약 2배로 확대했다. 폭넓은 용도에서 고객의 유지보수에 따른 동작 정지 시간의 단축화에 기여한다.

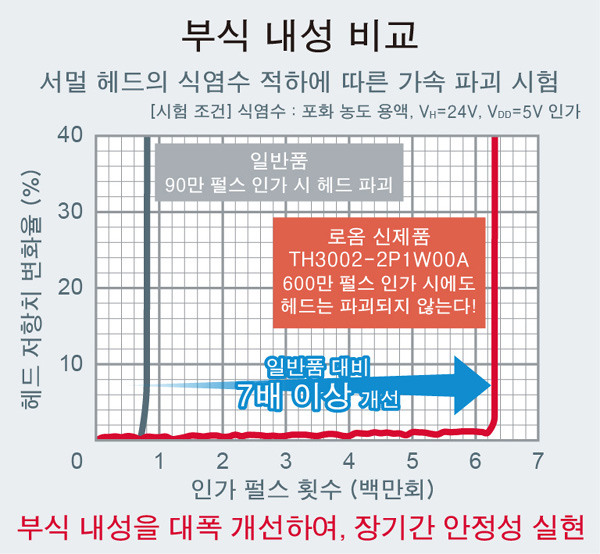

3. 부식에 대한 내성을 개선하여, 서멀 헤드의 긴수명화 실현

기존에는 프린터의 사용 환경 및 보존 환경으로 인해 공기 중에 포함된 염분이나 수분이 서멀 헤드를 보호하는 막의 내부에 침투하여, 발열체를 포함한 전극 재료가 부식되고 열화된다는 과제가 있었다.

TH3002-2P1W00A는 치밀하고 피복성이 우수한 구조를 채용함으로써, 부식 성분의 침투를 억제할 수 있어, 일반품 대비 부식에 대한 높은 내성을 실현한다. 이에 따라, 식품 가공 현장이나 물류 창고와 같은 특수한 환경에서도 장기간에 걸쳐 안정적으로 서멀 헤드를 사용할 수 있다.
