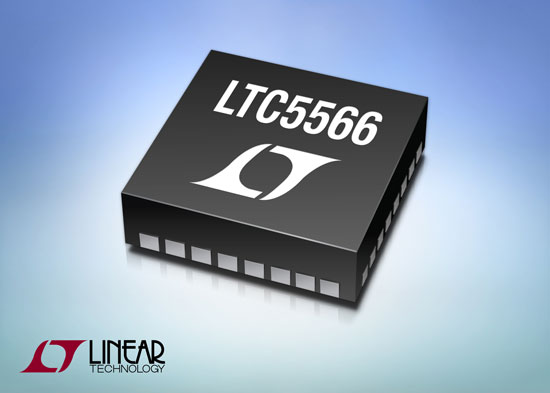

리니어 테크놀로지 코리아(대표 홍사곽)는 프로그래머블 가변 이득 중간주파수 증폭기(PGA)를 통합한 뛰어난 동적범위 성능의 광대역 듀얼 채널 믹서 신제품(제품명: LTC5566)을 출시한다고 밝혔다. 이 듀얼 믹서 신제품은 입력 주파수 범위가 300 MHz~6 GHz로 매우 넓고, 특히 기존 4G 대역은 물론 새롭게 부상하는 3.6 GHz와 4.5 GHz 5G 대역에 최적화됐을 뿐 아니라 다양한 특성들을 제공한다. 뿐만 아니라 점점 늘어나는 6 GHz 이하 5G 무선 액세스 장비의 요구를 충족할 수 있도록 최대 400 MHz의 대역폭을 지원한다.

이 듀얼 믹서는 동적 범위가 매우 뛰어난데, 3.6 GHz에서 +11.5 dBm의 입력 P1 dB 와 +25.5 dBm의 입력 IP3(IIP3)를 나타낸다. 이보다 높은 5.8 GHz에서는 +24 dBm 이상의 IIP3(입력IP3)값을 유지한다. 이 디바이스에 통합된 중간주파수(IF) 증폭기는 전반적인 전력 변환 이득을 최대 12 dB까지 향상시킨다.

각 채널의 이득은 온칩 SPI 버스를 통해 0.5 dB 단위로 정밀하고 독립적으로 프로그램된다. 따라서 각각의 채널이 ADC를 구동할 경우, 이득을 미세하게 제어함으로써 손쉽게 두 채널의 이득을 균형 있게 조절할 수 있으며, 최소한의 외부 부품을 사용하여 최적의 수준으로 교정할 수 있다.

LTC5566은 보다 높은 주파수 대역에서 더 나은 성능과 더 넓은 대역폭을 요구하는 5G 무선 멀티채널 RRH(remote radio head) 무선 액세스 장비에 이상적이다. 집적도도 매우 높아 하나의 소형 패키지에 많은 수의 채널을 통합할 수 있다. 5G 외에 4G LTE-A(advanced), 다이버시티 수신기, 분산형 안테나 시스템, 그리고 SDR(Software-Defined Radio) 애플리케이션에도 매우 적합하다.

LTC5566은 변환 손실이 전혀 없고 포트 간 절연 성능이 매우 뛰어난 능동형 이중 균형 믹서 코어를 기반으로 제작되었기 때문에 외부 RF 필터링의 사용 필요성을 줄여준다. 각각의 믹서 입력은 광대역 발룬(Balun) 트랜스포머를 통합하고 있어, 간단한 싱글 엔디드 인터페이스를 제공한다.

이 믹서의 입력은 SPI 또는 병렬 핀을 사용해 디지털적으로 조정할 수 있기 때문에, 1.3~5.3 GHz의 주파수 범위에서 여러 개의 폭넓은 오버래핑 주파수 대역에 대한 반사 손실을 최적화할 수 있고, SDR 애플리케이션에서 별도의 부품을 추가하지 않고도 사용이 가능한 유연성을 보장한다. 450 MHz, 700 MHz, 900 MHz의 낮은 주파수 대역들 역시 지원이 가능한데, 적합한 매칭과 뛰어난 동적 범위 성능 달성을 위해 하나의 외부 션트 인덕터를 추가하면 된다. 5.3 GHz 이상의 높은 주파수, 예컨대 5.8 GHz 대역도 간단한 외부 매칭 회로를 사용하여 지원할 수 있다.

LTC5566은 3.6 GHz까지 50 dB의 탁월한 채널 대 채널 절연 특성을 제공한다. 4.5 GHz에서도 여전히 40 dB의 높은 채널 절연 특성을 유지한다. 두 개 채널 모두 최대 15.5 dB의 감쇠 범위에 대해 매우 낮은 위상 천이 특성을 보이는데, 이는 MIMO 수신기 애플리케이션에 매우 결정적인 특성이다.

LTC5566은 단상 3.3V 공급 전압으로 동작한다. 두 개 채널을 모두 사용할 경우 이 디바이스는 384 mA의 일반적인 공급 전류를 소비한다. 각각의 믹서는 분리된 제어 회선을 통해 각각 독립적으로 켜고 끌 수 있다. 이 외에 저전력 모드도 지원하기 때문에 공급 전류가 294 mA로 줄어들 경우, IP3 성능이 약간 떨어지기는 하지만 동작에는 아무런 문제가 없다. 동작 온도 범위는 -40~105℃이며, 5×5 mm 32핀 플라스틱 QFN 패키지로 제공된다. LTC5566는 현재 양산 공급되고 있다.
