- 고전압용 핀간 이격거리를 만족하는 TSSOP 패키지로 출력 15W까지 지원

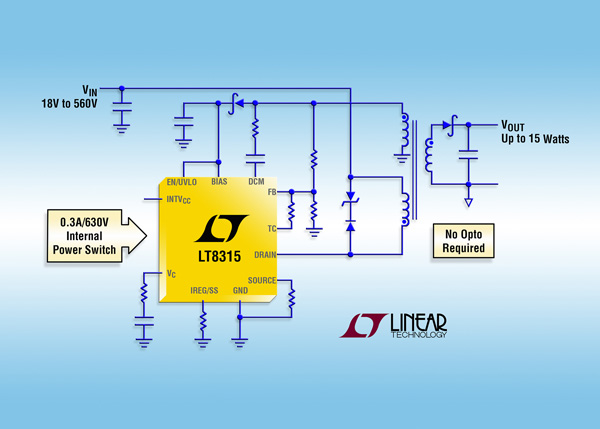

리니어 테크놀로지(지사장 홍사곽)는 절연형 DC/DC 컨버터 설계를 간소화하는 고전압 모놀리식 플라이백 레귤레이터 신제품(LT8315)을 출시한다고 밝혔다. 신제품은 전원 변압기 상의 1차측 보조 권선에 반사된 절연 출력 전압을 샘플링하기 때문에, 레귤레이션을 위해 옵토 아이솔레이터나 LT1431을 사용할 필요가 없다. LT8315는 18V~560V 입력 전압 범위에서 동작하며, 0.30A/630V 통합 전력 스위치를 내장하여 최대 15W의 출력 전력을 제공하기 때문에 전기자동차(EV)와 배터리 스택은 물론 오프라인, 자동차, 산업, 의료용 애플리케이션에 이상적이다.
데이터시트에 표시된 다수의 변압기 기성품들은 다양한 애플리케이션에 활용할 수 있다. LT8315는 가변 주파수 전류 모드 제어 스위칭 원리인 의사공진 바운더리 모드(Quasi-Resonant Boundary Mode)로 동작해 부하 및 라인 레귤레이션을 ±1% 이내로 향상시킨다. 바운더리 모드는 동급의 연속전류모드(Continuous Conduction Mode: CCM) 설계에 비해 더 작은 변압기를 사용할 수 있게 해준다. LT8315는 집적도가 높을 뿐 아니라 리플이 낮은 버스트 모드(Burst Mode®) 동작을 활용하기 때문에 사용하기 쉽고 부품 수가 적게 들며, 절연형 전원 공급을 위한 고효율 애플리케이션 솔루션을 제공한다.
.jpg "20170208(5).jpg")
이 외에 출력 단락회로 보호 기능, 70?A 무부하 동작 대기 전류, 정확한 인에이블 및 히스테리시스가 내장된 저전압 록아웃(UnderVoltage LockOut: UVLO), 그리고 출력 다이오드 온도 보상 기능을 지원한다.
LT8315는 고전압 이격거리를 위해 4개의 핀을 제거한 TSSOP-20 패키지로 제공된다. 확장 및 산업용 버전은 -40~125℃의 접합온도 범위에서, 자동차용 고온 등급 제품은 -40~150℃에서 동작한다.
● LT8315의 주요 특징
|
