피커링 인터페이스가 섀시 슬롯 당 스위치 밀도를 33% 증가시킨 32x8 구성의 PXI/PXIe RF 매트릭스 모듈을 출시했다.

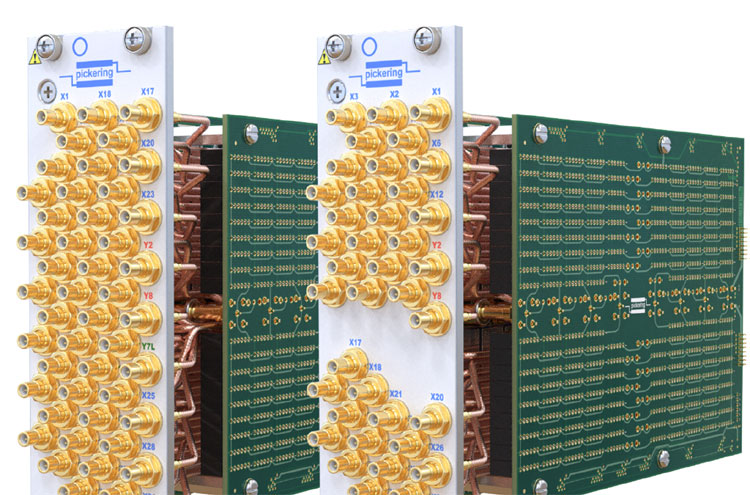

이 컴팩트한 크기의 40-724 PXI와 42-724 PXIe 모듈은 비 루프-쓰루 모델의 경우 300 MHz까지 사용 가능한 대역폭 성능을 갖는다. Y 축의 루프-쓰루 포트가 있는 제품 모델을 사용하면 매트릭스 크기를 쉽게 확장할 수 있다.



테스트 시스템 구성에서 최대의 유연성을 제공하기 위해 4x-724 제품군은 16x4, 16x8, 32x4 32x8 등 4가지 매트릭스 용량 제품 구성으로 제공된다. 루프-쓰루 옵션은 각 매트릭스 용량 모델별로 있다.

이 모듈들은 루프-쓰루 포트가 매트릭스에 직접 연결되어 있어서 다른 RF 매트릭스 제품과는 달리 여러 개의 모듈들 간에 X 대 X 연결 경로 생성이 가능하다. 이 특징은 테스트 시스템 구성에 유연성을 제공하는데 이 때 RF 성능이 약간 감소된다.

피커링 인터페이스 스위칭 제품 매니저인 스티브 에드워즈는 “이 제품군은 50Ω 테스트 분야에서 매트릭스 최대 용량을 32x8까지 확장하도록 기존 피커링 RF 매트릭스 모듈 기술을 기반으로 만들어졌다. 기존 제품의 채널 밀도를 훨씬 뛰어 넘는 이 제품군은 섀시의 두 슬롯 만을 차지하면서도 복잡한 스위칭 시스템 구성을 가능케 해준다”라고 언급했다.

4x-724 RF 매트릭스 모듈은 장기간 수명을 보장하는 고품질의 루테늄-스퍼터 리드 릴레이를 사용한다. 이 리드 릴레이는 전기 기계식 릴레이보다 훨씬 빠른 0.5ms의 동작 시간을 가진다. 이에 따라 테스트 시간을 줄여주므로 생산성이 증가된다.

모듈은 PXI또는 PXIe형으로 공급되므로 섀시 선택을 유연하게 할 수 있다. 두 버전 모두 산업 표준인 SMB 커넥터를 사용하므로 계측기와 피시험체 사이의 연결을 쉬워서 시스템의 성능을 극대화해준다.

이 새로운 4x-724 RF 매트릭스 모듈은 긴급 무전기 통신과 반도체 테스트 등 다양한 분야에서 범용 RF 테스팅 목적으로 사용된다. 이 제품군은 릴레이의 건전성 상태를 진단하는 피커링 eBIRST 스위칭 시스템 테스트 툴 적용 대상이다. eBIRST 툴로 빠른 시간 내에 릴레이 상태를 진단함으로써 시스템 가동 중단 시간을 최소화해준다.

피커링 커넥션 사업부는 모듈을 테스트 시스템과 통합할 때 필요한 상용 및 주문형 케이블 솔루션도 제공한다.
