[제품 리뷰] 로옴, 최고 정격전력 4W 실현한 후막 션트 저항기
  • 2021-11-01
  • 박종배 기자, jbpark@elec4.co.kr

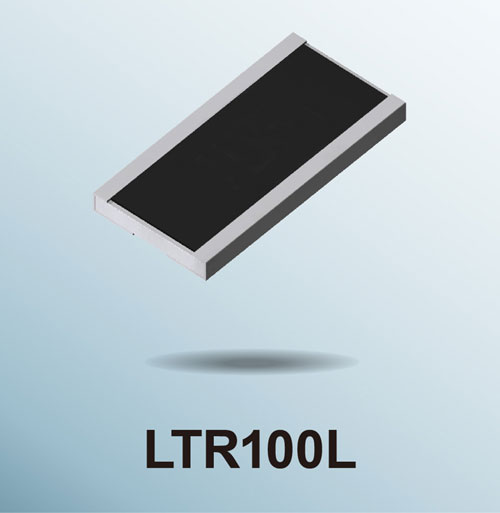

로옴(ROHM) 주식회사는 산업기기 및 민생기기 등의 전류 검출 용도에 최적인 후막 션트 저항기 「LTR100L」을 개발했다.

이 제품은 저항체 재료의 개선과 단자 온도 디레이팅의 적용을 통해, 후막 션트 저항기의 3264 사이즈(3.2mm×6.4mm)로 업계 최고의 정격전력 4W를 달성했다.



회로의 고전력화가 추진되는 산업기기 및 민생기기의 모터 제어 회로 및 과전류 보호회로의 전류 검출 용도에 최적이다.

또한, 소자 구조의 최적화를 통해, 후막 션트 저항기로서 업계 최고 수준의 저항 온도 계수 (TCR)를 실현함으로써, 온도의 영향을 크게 받지 않아 고정밀도 및 고신뢰성 전류 검출이 가능하다.



신제품 「LTR100L」은 2021년 9월부터 월 100만개의 생산 체제로 양산(200엔/개, 세금 불포함)을 개시했다. 생산 거점은, 전공정 후공정 모두 ROHM Electronics Philippines, Inc. (필리핀)이다. 샘플은 Chip 1 Stop, CoreStaff 등 온라인 부품 유통 사이트에서 구입이 가능하다(10mΩ, 47mΩ, 91mΩ부터 순차 제공).

또한, 어플리케이션 노트 등 설계 시 도움이 되는 각종 자료 및 툴을 로옴 공식 Web에서 제공하고 있다.

앞으로도 로옴은 창업 제품인 저항기에 있어서, 저전력에서 고전력에 이르기까지, 저전력화 신뢰성 향상에 기여하는 라인업을 확충함과 동시에 LSI, 디스크리트 부품과의 토탈 솔루션 제공 등 종합 반도체 메이커로서의 강점을 활용하여 산업기기 및 민생기기의 진화에 기여해 나갈 것이다.

어떻게 만들게 되었나

최근 산업기기 분야나 민생기기 분야에서는 저전력화가 중요시되고 있으며, 모터의 인버터화 등에서 구동 시의 소비전력 삭감이 요구되고 있다. 또한, 이러한 분야에서는 어플리케이션의 고전력화에 따라 보호회로의 중요성도 높아지고 있다.



션트 저항기는 모터 구동 회로 및 배터리 보호회로에서 전류 검출에 사용되는 부품으로, 고효율 어플리케이션 동작 및 회로의 신뢰성 향상을 위해, 한차원 높은 고정밀도화가 요구되고 있다.

로옴은 션트 저항기의 라인업 확충에 주력하고 있다. 최근에는 2021년 2월부터 최대 정격 10W를 보증하는 금속판 션트 저항기 「GMR320」을 양산했고, 2018년 4월부터 정격전력 2W를 보증하는 후막 션트 저항기 「LTR50 저저항 시리즈」를 양산하고 있다. 이번 신제품 개발로, 후막 션트 저항기의 라인업을 한층 더 고전력 대역까지 확대했다.

어떤 특징 있나

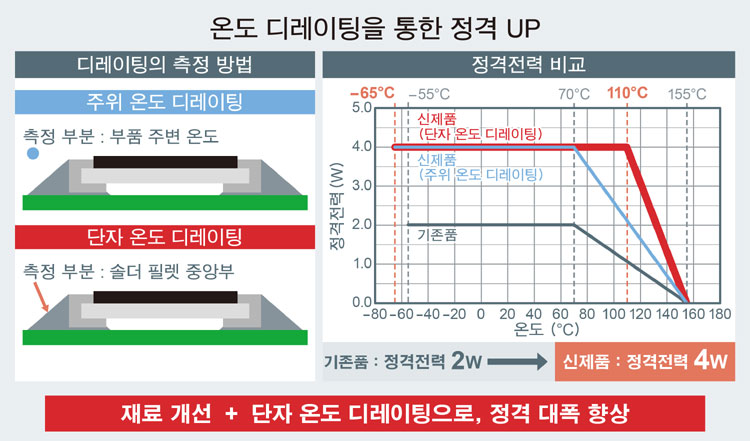

1. 후막 션트 저항기 3264 사이즈로는 업계 최고의 정격전력 4W 달성

방열성이 높은 장변 전극 패키지를 채용하였으며, 저항체 재료의 개선과 단자 온도 디레이팅을 적용함으로써, 후막 션트 저항기 3264 사이즈(3.2mm×6.4mm)로는 업계 최고인 정격전력 4W를 달성했다. 동일 사이즈의 기존품 대비, 정격전력을 약 2배 확대하여, 고전력 대응이 요구되는 산업기기 및 민생기기의 모터 제어 회로 및 과전류 보호회로의 전류 검출 용도에 최적이다.

2. 우수한 저항 온도 계수로 어플리케이션의 신뢰성 향상에 기여

소자 구조의 최적화를 통해, 사용 온도 범위에서 300ppm/℃ 이하 (저항치 10mΩ 시)의 우수한 저항 온도 계수 (TCR)를 달성했다. 일반품 대비, 온도로 인한 저항치 변화를 50%~65% 정도 저감시킴으로써, 고정밀도 전류 검출이 가능하여, 어플리케이션의 신뢰성 향상에 기여한다.

세트의 설계 공수 삭감에 크게 기여하는 툴

2021년 11월부터 션트 저항기를 파워 디바이스 및 IC와 조합하여, 열 해석이 가능한 Web 시뮬레이션 환경을 로옴 공식 Web에서 제공할 예정이다 (PSR 시리즈부터 제공 개시, 기타 시리즈는 순차 전개 예정). 본 시뮬레이션을 사용함으로써, 어플리케이션 설계 시에 과제가 되는 열 설계를 사전에 시뮬레이션할 수 있으므로, 설계 공수 삭감에 기여한다.



또한, 로옴은 IC 및 디스크리트 부품과 조합함으로써 회로의 고효율화, 소형화 등에 기여하는 전류 검출 솔루션을 제공하고 있다. 예를 들어, 모터를 사용하는 회로의 경우 제어 및 과전류 보호를 위해 전류 검출 회로가 필요하다. 이때 업계 최고 수준의 Low Noise OP Amp와 션트 저항기를 조합하여 사용하면, 고정밀도의 전류 검출이 가능하다.

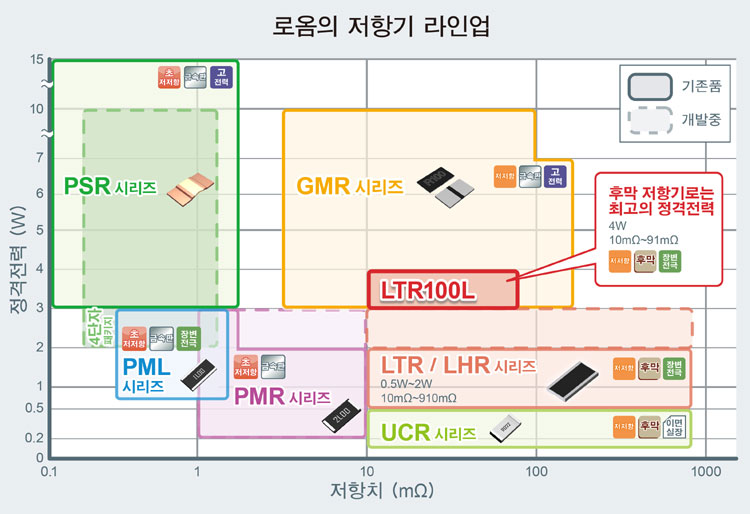

후막 션트 저항기 「LTR 시리즈」 제품 라인업

신제품 LTR100L은 후막 저항기이므로 비교적 용이하게 저항치 전개가 가능하여, 폭넓은 저항치 제공이 가능하다.



어드에 쓰이나


산업기기, 민생기기를 중심으로, 범용적 사용 가능
 • 산업기기 (FA 기기, 모터 주변 회로, 각종 전원)
 • 민생기기 (에어컨, 세탁기, 냉장고, 청소기)
 • 기타 (2륜차 헤드램프, EV 스쿠터 (전동 바이크) 등)



로옴이 제공하는 Web 시뮬레이션 툴 「ROHM Solution Simulator」


로옴의 홈페이지의 ROHM Solution Simulator 특설 페이지에 접속하여, 유저 등록만으로 간단하게 ROHM Solution Simulator를 사용할 수 있다. 해당 페이지에는 ROHM Solution Simulator의 사용에 필요한 자료도 게재하고 있다.
ROHM Solution Simulator 특설 사이트 https://www.rohm.co.kr/solution-simulator
