도시바, 최대 정격이 40V 및 3.5A인 4-채널 H-브리지 모터 드라이버 IC 출시

2017-06-05
박종배 기자, jbpark@elec4.co.kr

도시바 코퍼레이션(Toshiba Corporation) 산하 스토리지 및 전자 디바이스 솔루션 컴퍼니가 40V의 고전압과 3.5A의 전류에서 구동되는 4채널 H-브리지 모터 드라이버IC(집적회로)인 ‘TB67H452FTG’를 출시한다고 발표했다.

최근 들어 구동을 위한 대전류와 낮은 전원 공급 장치 전압을 필요로 하는 전자 제품, 특히 디지털 카메라, 전자 공구, 노트북PC, 태블릿PC, 소형 가사지원 로봇 등이 늘어나고 있다.

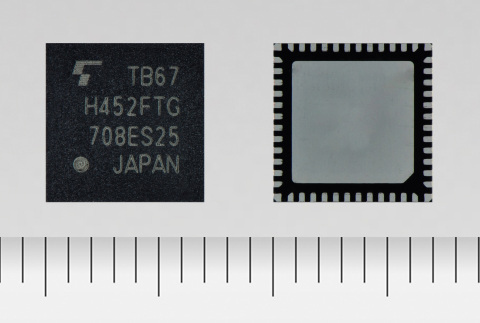

▲ 도시바가 40V의 고전압과 3.5A의 전류에서 구동되는 4채널 H-브리지 모터 드라이버 IC TB67H452FTG

이 새로운 IC는 출력 전류가 최고 3.5A이고 전원 공급장치 전압이 낮아서 소형 가사지원 로봇, 전자 공구, 감시 카메라 용 7.2V 전원 공급 장치 같이 배터리로 작동되는 애플리케이션에 적합하다.

이 모터 드라이버IC 신제품에는 DC(직류) 브러시 모터 드라이브 인터페이스와 스테핑 모터 드라이브 인터페이스가 모두 있어서 두 개의 DC브러시 모터 채널과 한 개의 스테핑 모터 채널을 결합할 수 있게 한다. 고객사들은 광범위한 디바이스를 지원하는 제품 라인업 중에서 자유롭게 선택할 수 있다.

도시바는 시장 추세에 맞춰 다양한 모터 드라이버 포트폴리오의 개발을 촉진하여 고객의 요구를 충족시킬 수 있는 제품을 지속적으로 제공할 예정이다.

● 신제품의 주요 특징

1. 구동을 위한 대전류와 낮은 전원 공급 장치 전압
구동 전류가 높고 전력 전압이 낮은 애플리케이션에 적합하다.

2. 두 개 이상의 모터 구동
최대 4개의 브러시 모터를 동시에 구동할 수 있다; 스테핑 모터 모드에서는 두 개의 스테핑 모터를 동시에 구동할 수 있다.

3. 소형 패키지
소형 QFN패키지에 패킹되어 있어서 고객이 열 문제를 완화하고 PCB디자인 패턴을 단순화해 방열을 처리할 수 있게 한다. 또 공간과 비용 면에서 적당한 솔루션을 구현한다.

4. 낮은 열 발생
2개 채널 동시 구동에 따라 발생하는 열을 저항이 낮게 줄인다(0.6Ω 이하[상한+하한])

5. 저전력 소비
외부 핀으로 제어하는 수면 기능이 내장되어 있어서 대기 상태에서 IC전류 소비를 줄인다.

6. 오류 검출 회로 내장
열에 의한 정전 및 과전류 검출 회로가 내장되어 있다. 장비가 작동하는 동안에 오류 신호를 보내 장비의 안전성과 신뢰성을 증가시킨다.
