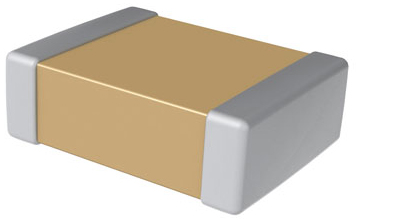

전자부품 분야의 세계적 선도업체 KEMET은 소형 0603 EIA 케이스 크기(1608 크기)의 정전기 방전(ESD) 정격 세라믹 커패시터를 출시했다. 신제품은 설계자가 Class-II 또는 Class-I 안정성 및 잡음 성능을 요구하는 회로를 위해 X7R 또는 C0G 유전체를 선택할 수 있는 것이 특징이다. 자동차 및 상용 등급이 있으며, 특수한 주문 코드로 고객은 도면이나 규격 제시 없이 프로젝트를 위한 차량용 등급 부품을 구입할 수 있다.

KEMET의 부사장 겸 세라믹 기술 부문 테크니컬을 담당하는 펠로우 존 벌티튜드(John Bultitude)는 “정전기 방전은 회로에서 바람직하지 않은 동작을 발생시켜 부품을 손상시킬 수 있다. 신체 접촉으로 인한 ESD 현상은 회로 어셈블리 시 또는 현장에서 전자 제품 오작동을 일으키는 주요 원인으로, 어셈블리 라인의 생산성을 최대 33%까지 떨어뜨리는 것으로 나타났다”고 하면서 “KEMET의 ESD 정격 MLCC는 장비의 수명 동안 향상된 보호를 제공하며, 소형 크기는 설계를 간소화하고 전체 폼팩터에 미치는 영향을 최소화한다”고 말했다.

1~220 nF(C0G 1~15 nF) 범위의 X7R 정전용량 값은 설계자가 RF 필터링, 디커플링, 튜닝 또는 공진 회로에서 원하는 주파수 응답을 유연하게 선택할 수 있게 한다. 낮은 정전용량 값은 USB 3.0, 디스플레이포트, HDMI, 직렬 포트, 오디오 잭, SIM 또는 메모리 카드와 같은 외부 포트에 ESD 보호를 제공하는 데 이상적이다. 또한 인포테인먼트 장치, 에어백 컨트롤러 또는 키리스 엔트리 시스템과 같은 자동차 모듈뿐 아니라 산업용 컴퓨터, 비디오 카메라, 시험 및 계측 장비에 ESD 보호를 제공한다.

커패시터는 최대 25 kV ESD 내성을 가지며, AEC-Q200-002 HBM(Human-Body Model) 테스트를 통과했다. 그 밖에 자동차 인증을 획득한 이들 디바이스는 AEC-Q200의 다른 모든 요구사항을 만족한다. 또한 25~200V의 전압 정격을 제공하며, 정전용량 값에서 ±5%, ±10% 또는 ±20%의 허용오차를 갖도록 지정할 수 있다. C0G 커패시터는 ±1% 또는 ±2% 허용오차를 갖는다. 55~125℃의 동작 온도 범위는 광범위한 애플리케이션에서 높은 신뢰성을 보장하고, 옵션으로 제공되는 유연한 종단은 극도의 기계적 응력 또는 온도 사이클에 노출되는 설계에서 견고성을 높여준다.

샘플은 디지키(Digi-Key) 및 마우서(Mouser)에서 구입할 수 있다.
