RS485/RS232 시스템에서 부품 수 감소
리니어 테크놀로지 코리아(대표 홍사곽)는 소형 20mm2 패키지의 RS485/RS232 멀티 프로토콜 트랜시버(제품명: LTC2873)를 출시했다고 밝혔다. LTC2873은 현재 이용할 수 있는 가장 컴팩트한 멀티프로토콜 IC를 제공하기 위해 필수적인 모든 기능을 통합했다. ±26kV HBM ESD 버스 보호 기능을 지원하는 LTC2873은 3V ~ 5.5V 시스템을 위해 소프트웨어 선택이 가능한 강력한 인터페이스를 제공한다.

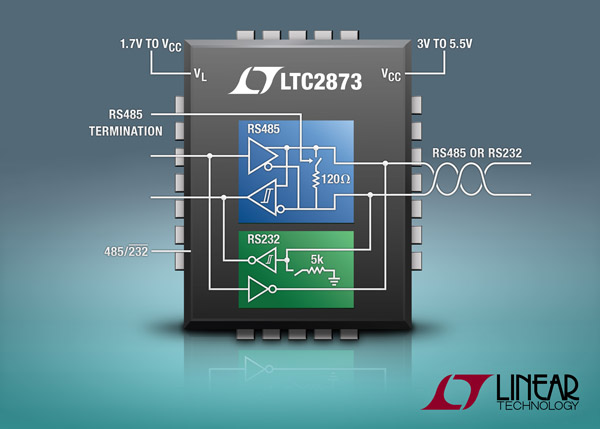

1.7V만큼 낮은 전압을 지원하는 단일 로직 인터페이스는 하나의 RS232 단일 종단형 트랜시버 또는 반이중방식(half-duplex) RS485 차동 트랜시버 하나로 공유 버스 라인을 구성할 수 있다. 추가적으로, 통합형 DC/DC 부스트 컨트롤러 및 핀 컨트롤러 RS485 통합 단말 저항은 비싸고 공간을 많이 차지하는 외부 회로에 대한 필요성을 없애준다. LTC2873 과 같은 다중프로토콜 트랜시버는 공통적으로 사용되는 인터페이스 표준을 지원할 때 단일 PoS 단말기, 보안 카메라, 트래픽 제어 및 산업 자동화에서 유연하고 폭넓게 사용되고 있다.
.jpg "201603017(0).jpg")
LTC2873은 상업용, 산업용, 자동차 버전으로 공급되며, 0°C ~ 70°C, -40°C ~ 85°C,-40°C ~ 125°C의 동작 온도 범위를 지원한다. LTC2873은 RoHS를 준수하는 24핀 4mm x 5mm QFN 패키지로 이용할 수 있다. 가격은 1,000개 수량 기준으로 개당 4.45달러로 제공된다. 제품 선택 및 정보는 www.linear.com/product/LTC2873참조.
제품특징: LTC2873
- 3V ~ 5.5V 전원 전압 범위
- 한 개의 RS485 & 한 개의 RS232 트랜시버
- 20Mbps RS485 & 선택가능한1Mbps 또는 250kbps RS232
- 통합형 RS485 (120Ω) & RS232 (5kΩ)단말 저항의 자동 선택
- 로직 루프백 (Loopback) 모드
- 라인 I/O에서 높은 ESD: ±26kV; 다른 모든 핀에서 ±4kV
- 1.7V ~ 5.5V 로직 인터페이스
- 최대 256 RS485 노드 지원
- 풀 페일세이프(Full Failsafe) RS485 리시버, UART 락업 제거
- 24핀 4mm x 5mm QFN 패키지
