텔레다인르크로이, 8GHz 대역폭 WavePro HD 오실로스코프 발표

“텔레다인르크로이는 오실로스코프를 제공하는 주요 3대 계측기 업체의 하나로, 지금까지 고해상도 스코프 시장을 이끌어왔다고 자부한다. 이번에 발표하는 WavePro HD 오실로스코프는 기존의 HDO를 확장한 제품으로 대역폭을 8GHz까지 확대해 어떻게하면 고객에게 더 나은 서비스를 할 수 있을지 중점을 두었다.”

신제품 WavePro HD 고분해능 오실로스코프를 소개하는 텔레다인르크로이의 이운재 지사장은 고해상도 스코프 브랜드에 대한 자부심이 강했다. 그도 그럴 것이 스코프 시장이 최근 몇 년 동안 주요 계측기 업체들의 최대 격전지가 되었기 때문이다. 텔레다인르크로이가 주도한 고분해능 시장도 예외가 아니다.


이운재 지사장

모바일 및 휴대형 장치 시장이 확대되고 고속, 임베디드 컴퓨팅 시스템 분야가 중요시되면서 아날로그 센서 입력, 민감한 전력 분배 네트워크(PDN), 고속 CPU 및 시리얼 데이터 인터페이스 기술이 중요해졌다. 다시 말해, 이런 시스템을 포괄적으로 디버깅하는데 필요한 오실로스코프의 기능이 더 요구되고 있는 것이다. 높은 분해능과 낮은 노이즈는 기본이고 높은 아날로그 대역폭, 매우 긴 포착 시간에 잘 갖춰진 소프트웨어 툴은 기본이다.

하드웨어 기반으로 고분해능 기술 구현

텔레다인르크로이는 지난 2011년, 최초의 12비트 분해능의 고대역 오실로스코프를 개발한데 이어 이듬해 12비트 1GHz로 확장했고 2014년에는 8채널까지 늘렸다. 더욱 주목할 점은 텔레다인르크로이가 경쟁사와는 달리 하드웨어 기반으로 고분해능 기술을 구현해왔다는 것이다. 낮은 분해능을 제공하고 소프트웨어 기반의 솔루션으로 성능 저하를 나타내는 경쟁사와 비교되는 지점이다.

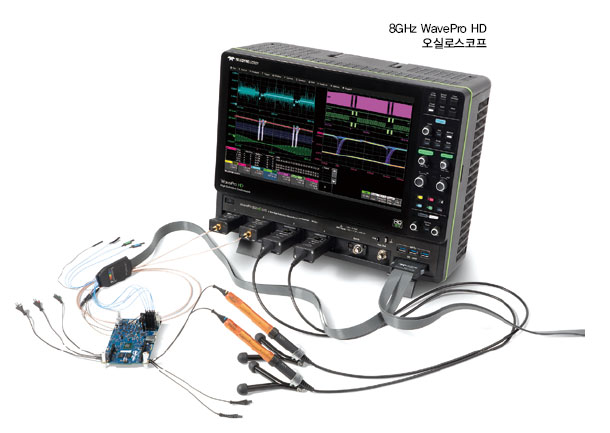

텔레다인르크로이의 WavePro HD 오실로스코프는 업계 최초로 최대 5Gpoints의 빠르고, 응답성이 뛰어나며 쉽게 데이터를 처리할 수 있는 신호 포착 메모리를 통해 긴 시간 동안 포착한 신호에서 매우 세밀하게 파형을 포착하며, 깊이 있고 강력한 분석 툴들을 이용하여 잘 드러나지 않는 시스템 동작을 쉽게 확인할 수 있다.

WavePro HD의 핵심은 낮은 노이즈의 프런트 엔드 증폭기와 12비트 ADC로 구성된 새로운 8GHz 칩셋이다. 이 칩셋이 새롭게 디자인한 낮은 노이즈, 높은 주파수 대역폭 시스템 아키텍처와 결합되어 8GHz, 12 비트 오실로스코프에서 HD4096 고분해능 테크놀러지의 모든 성능을 최대한 활용할 수 있다.

경쟁 장비의 경우 간단하게 10비트 또는 12비트 ADC를 기존의 8 비트 ADC가 있던 자리에 배치하거나 소프트웨어 기술을 사용하기 때문에 해상도를 높이면 대역폭을 최대로 사용할 수 없다. WavePro HD의 HD 4096 테크놀러지는 8GHz의 대역폭에서도 최대 분해능 및 가장 낮은 노이즈 특성을 제공한다.


오창훈 부장

텔레다인르크로이의 오창훈 부장은 “HD4096 기술을 8GHz까지 확장시키는 새로운 칩셋은 12비트, 20GS/s ADC와 높은 신호대 잡음비를 가진 8GHz 프런트엔드 앰프를 원칩화시켰다”고 말했다. 특히 오 부장은 “차세대 오실로스코프 아키텍처에서 일종의 신호필터 기능을 하는 FPGA가 우리의 차별성이다. 이는 빠른 데이터 업데이트 속도를 지원한다”고 말했다.

차세대 메모리 관리 시스템에 대해서는 “최대 5Gpts 포착 메모리는 최장 250ms까지 20GS/s의 최고 샘플링 속도를 유지하는데 시퀀스 보기가 편하고 긴 시간 변화를 동시에 확인할 수 있다”고 덧붙였다.

새롭게 적용된 ProBus2 프로브 인터페이스도 주목할 만하다. ProBus2 프로브 인터페이스는 BNC 호환 커넥터에서 최대 8GHz 주파수 대역을 지원한다. 또한 ProBus2 프로브와 입력단은 텔레다인르크로이에서 제공한 기존의 ProBus 인터페이스 및 입력단과 호환된다.



전원 무결성 측정

WavePro HD는 고정밀 아나로그 입력 채널들은 다양한 범위의 아날로그 센서, 디지털 로직, 전원 레일, 시리얼 데이터 및 다른 신호를 포착할 수 있는 혼합 신호 오실로스코프(MSO) 옵션을 사용할 수 있다.

시리얼 데이터 트리거, 디코드, 측정 및 그래프와 다이어그램을 그릴 수 있는 TDME 옵션을 통해 WavePro HD 기본 분석 툴들이 완벽하게 보완하여 분석할 수 있다. 그래서 WavePro HD는 업계 최장 메모리를 이용하여 고속 및 전원 분배 망(PDN) 신호와 같은 저속 신호, 아날로그 센서 입력, 디지털 동작 및 시리얼 데이터 메시지 사이의 인과 관계를 분석, 측정할 수 있다. 이에 오 부장은 “정밀 분석 툴인 시리얼 데이터 지터 분석 툴과 프로토콜 컴플라이언스 툴을 동시에 사용하면, 사용자들은 임베디드 컴퓨팅 시스템에서 환상적인 디버깅과 분석 솔루션을 쉽게 접근한다”고 말했다.

WavePro HD의 높은 대역폭과 높은 수직축 분해능은 온다이(on-die) 및 시스템 PDN 동작 분석 및 측정에 적합하다. 높은 대역폭은 그라운드 바운스와 같은 온 다이(on-die) 효과와 고속 특성을 정확하게 측정하는 수단이 될 것이며, WavePro HD의 높은 다이나믹 레인지와 0.5% 게인 정확도는 레일 붕괴 특성(Rail-Collapse)과 같은 민감한 측정에서 완벽한 확신을 제공한다.

매우 낮은 노이즈 플로어와 스펙트럼 분석기 소프트웨어를 결합하면 가장 미묘하게 PDN에 영향을 주는 요소를 찾아내는 데 매우 큰 도움이 된다. RP4030 4GHz 파워 레일 프로브를 WavePro HD와 함께 사용하면 유연한 연결방법으로 매우 깨끗한 신호 경로를 제공하여 WavePro HD의 뛰어난 전원 무결성 기능을 사용할 수 있다.

시리얼데이터 분석에는 12비트 분해능, 낮은 노이즈 플로어 및 매우 낮은 타임베이스 지터(60fs) 등의 WavePro HD의 특성을 통해 지터 및 노이즈 측정에 매우 큰 장점을 제공한다. 시리얼 데이터 지터 및 수직축 노이즈 분석 분석 옵션으로는 업계에서 가장 뛰어난 SDA III CompeteLinQ 패키지가 옵션으로 제공되며, QualiPHY 옵션을 이용하여 시리얼 데이터 물리 계층 검증을 수행하는 컴플라이언스 테스트를 수행할 수 있다.

모든 WavePro HD 오실로스코프는 15.6″, 1900 x 1080 픽셀의 정전식 터치 스크린과 텔레다인르크로이의 강력한 MAUI 원터치 사용자인터페이스를 갖추고 있어 직관적이고 효율적으로 동작시킬 수 있다. WavePro HD는 2.5GHz부터 8GHz까지 4가지의 모델이 있으며, 모든 모델에서 20GS/s의 샘플링 속도를 제공한다.
