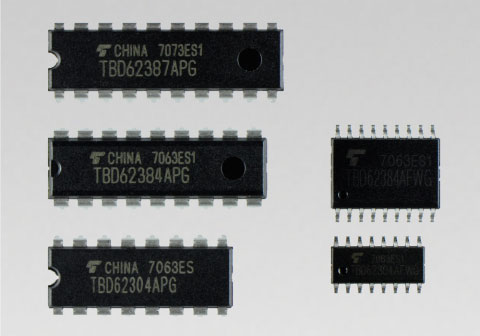

도시바 코퍼레이션(Toshiba Corporation) 산하 스토리지 및 전자기기 솔루션 컴퍼니(Storage & Electronic Devices Solutions Company)가 고객의 요구를 충족시키기 위해 DMOS FET 출력형 신세대 트랜지스터 어레이 라인업에 19개 제품을 추가해 출력 및 입력 방식과 기능을 더욱 다양화했다고 13일 발표했다.

이번 신제품은 모터, 계전기, LED, 레벨 시프터(Level Shifter) 등을 포함하는 다양한 분야 애플리케이션의 제어 통신회선을 위해 광범위하게 사용되고 있는 ‘TBD62xxxA’ 시리즈의 37개 제품에 추가된 것이다. 이들 제품의 샘플은 오늘부터 출하하고, 후속 신제품은 순차적으로 발표할 예정이다.

현재 대량생산되는 제품은 주로 H레벨이 입력되면 출력부가 켜지는 고기능(H-기능)형 제품이다. 이번에 도시바는 여기에 L레벨이 입력되면 출력부가 켜지는 저기능(L-기능)형 제품을 추가한 것이다. 저기능형 제품은 산업용 장비, 오락장비, 가전제품의 제어 통신회선을 위한 레벨 시프터에 매우 적합하다.

또 도시바는 인라인(In-Line) 제품인 ‘TBD62083A’ 시리즈의 특성을 조정하여 저전력을 소모하는 라인업인 ‘TBD62381A’ 시리즈를 추가했다.

도시바는 오락 장비 및 산업용 장비 업계의 수요에 부응해 지난 1월부터 대량 생산에 들어간 제품인 입력부에 D형 플립플롭 회로(8비트형)를 적용한 싱크 출력형 트랜지스터 어레이 ‘TBD62083APG’에 소스출력형 트랜지스터 어레이인 ‘TBD62789APG’도 추가했다.

싱크 출력형과 소스출력형 트랜지스터 어레이를 결합하면 전기 조명 애플리케이션에 전력원을 공급하고 점멸 제어 시스템을 구축하는데 적합하다.

신제품의 주요 특징

수요에 따른 두 가지 입력형 제품 공급
H-기능 제품은 CPU(중앙처리장치)(모터 구동, 계전기 구동, LED구동 용)에서 직접 나오는 제어 신호를 입력하며, L-기능 제품은 개방형 드레인 구성 회로(Drain Configuration Circuit, 제어 통신 회선의 레벨 시프트 용)를 통해 제어 신호를 입력한다.

두 가지 출력형 제품 공급
전원 공급 스위칭에 사용하는 소스 출력형과 점멸 제어에 사용하는 싱크 출력형 등 두 가지다. 소스 출력형과 싱크 출력형 제품을 결합하면 LED매트릭스를 역동적으로 제어할 수 있다.

고효율 구동
신세대 트랜지스터 어레이인 ‘TBD62XXX’시리즈는 종전 ‘TD62XXX’ 시리즈 보다 전력 손실을 약 40% 줄인다.

고전압, 대용량 구동
출력의 절대 최대 정격 값이 50V/0.5A다.

다양한 애플리케이션 용 패키지
라인업은 취미 용품, 오락 및 산업용 장비 분야에서 수요가 높은 DIP 패키지, 표면 실장을 지원하는 SOL패키지, 세트 제품의 공간을 줄이는데 적합한 소형 SSOP 패키지(0.65 mm 핀 피치) 등으로 구성돼 있다.
