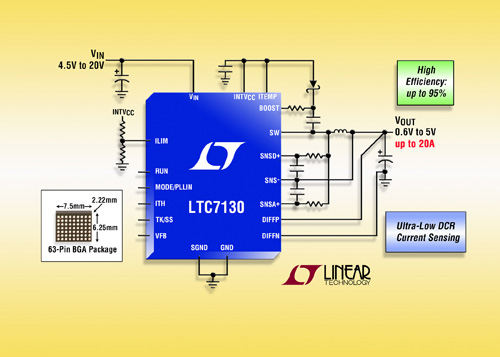

리니어 테크놀로지 코리아(대표 홍사곽)는 온도 보정 기능이 내장된 초저 DCR 전류 감지 및 주파수 동기화 기능을 갖춘 정주파수 피크 전류 모드 동기식 스텝다운 DC/DC 컨버터(제품명: LTC7130)를 출시한다고 밝혔다. 디바이스의 독자적인 아키텍처는 쉬운 보정을 제공하며 더 높은 전류 용량을 위해 여러 개의 IC를 직접 병렬화 할 수 있는 기능을 제공한다. 이 제품은 전류 감지 신호의 신호대잡음비율(SNR)도 향상시켜, 고전류 애플리케이션에서 효율을 극대화할 수 있도록 매우 낮은 DC 저항 전력 인덕터를 사용할 수 있다.

이 같은 특징은 낮은 DCR 애플리케이션에서 일반적으로 발견되는 스위칭 지터를 감소시키고 전류 제한 정밀도를 향상시킨다. LTC7130의 4.5V ~ 20V 입력 범위는 대부분의 중간 버스 전압을 포함해 매우 폭넓은 범위의 애플리케이션을 지원하며, 다양한 배터리 유형과 호환될 수 있다. 통합형 N채널 MOSFET은 0.6V ~ 5.5V 범위의 출력 전압일 때 20A의 높은 연속 부하 전류를 제공할 수 있으며, 고전류/저전압 DSP / FPGA / ASIC 레퍼런스 설계와 같은 PoL 애플리케이션에 이상적이다. 이 제품은 텔레콤/데이터 시스템/ 배전용 전력 아키텍처/ 일반적인 고전력 밀도 시스템 등의 애플리케이션에서 사용할 수 있다.


LTC7130의 낮은 90ns 최소 온타임은 높은 주파수로 높은 스텝다운 비율의 전원 공급장치 설계를 실현시킨다. 동작 주파수는 250kHz ~ 770kHz 범위에서 선택할 수 있으며 외부 클록으로 동기화될 수 있다. LTC7130의 전체 차동 출력 전압 정확도는 -40°C ~ 125°C의 동작 온도 범위에서 ±0.5%이다. 이 제품은 고속 차동 리모트 감지 증폭기, 프로그램 가능한 출력 전류 제한, 소프트 복구 기능의 출력 단락회로 보호, 프로그램 가능한 소프트 스타트/트랙킹, 전력 감소를 위한 EXTVCC, 출력 UV/OV 조건을 위한 오류 지시기 등의 추가적인 기능을 제공한다.

LTC7130은 열 성능이 강화된 6.25mm × 7.5mm × 2.22mm BGA 패키지로 이용할 수 있으며, RoHS 무연 및 SnPb (63/37) 납 마감재로 제공된다. E 및 I 등급은 -40°C ~ 125°C 동작 접합 온도 범위로 보장된다. E 등급 제품은 1,000개 수량 기준으로 개당 7.95달러로 가격으로 제공된다. 상세 정보는 www.linear.com/product/LTC7130참조.

제품 특징: LTC7130
- 폭넓은 V_IN 범위: 4.5V ~ 20V
- 낮은 듀티 싸이클 애플리케이션에 최적화됨
- 고효율: 최대 95%
- 독자적인 전류 모드 아키텍처
- 고전류 병렬 동작
- 온도 보정 기능의 초저 DCR 전류 감지
- 프로그램 가능한 출력 전류 제한 기능
- 고속 차동 리모트 감지 증폭기
- 출력 전압 레귤레이션 정확도: ±0.5%
- 프로그램 가능한 소프트 스타트, 트랙킹
- 프로그램 가능 & 동기화 가능 고정 주파수 범위: 250kHz ~ 770kHz
- 전력 소모 감소를 위한 EXTVCC
- 출력 UV/OV 조건을 위한 오류 지시기
- 6.25mm × 7.5mm × 2.22mm BGA 패키지
