DC~6GHz의 IF 대역폭 제공

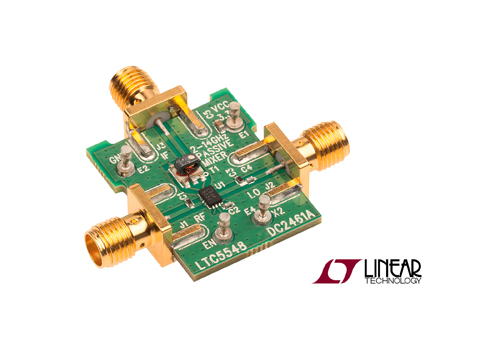

리니어 테크놀로지 코리아(대표 홍사곽)는 2 GHz ~ 14 GHz에 이르는 매우 폭넓은 주파수 범위를 가진 업컨버터 또는 다운컨버터로 동작하는 더블 밸런스 믹서(제품명: LTC5548)를 출시했다고 밝혔다. LTC5548은 RF 및 LO 포트에 발룬 트랜스포머를 내장하였으며, 각 포트에서 2 GHz ~ 13.6 GHz 및 1 GHz ~ 12 GHz일 때 50Ω 매치를 제공하면서 단일 종단 동작을 실현시킨다. 또한 IF 포트는 DC ~ 6 GHz까지 가능하며, 베이스밴드에서 광대역 트랜스미터 및 리시버를 지원한다. LTC5548은 5.8 GHz일 때 24.4 dBm IIP3 및 9 GHz에서 21.4 dBm의 높은 선형성을 제공한다.

LTC5548은 LO 버퍼가 내장되어 있어 마이크로웨이브 트랜스미터 및 리시버 설계를 간소화시키며 0 dBm 드라이브만 필요하기 때문에 외장형의 고출력 LO 증폭기 회로가 필요 없다. 게다가 LTC5548은 온칩 LO 주파수 더블러를 선택할 수 있어 더 저렴한 비용에서 공통적으로 사용할 수 있는 저주파수 신서사이저 사용을 지원한다.

LTC5548의 성능은 광대역 마이크로웨이브 백홀, 새롭게 등장하는 5.8 GHz비면허 대역 및 14 GHz LTE-Advanced 광대역 무선 서비스, 위성 광대역 트랜시버, 레이더 시스템, X대역 및 Ku 대역 트랜시버, 스펙트럼 애널라이저, RF 테스트 장비 및 위성 모뎀을 포함해 다양한 범위의 마이크로웨이브 애플리케이션에 이상적이다.

LTC5548은 모든 핀에서 2,000 V ESD HBM(human body model) 등급의 매우 뛰어나게 견고한 ESD 관리 성능을 제공한다. 디바이스는 소형 12핀 3mm x 2mm 플라스틱 QFN 패키지를 갖추어 소형 솔루션 풋프린트를 제공하므로, 외장형 부품이 최소로 필요하게 된다. 이 디바이스는 -40°C ~ 105 °C 온도에서 동작을 보장하며, 믹서는 3.3 V 단일 전원으로 전력을 공급받으면서, 명목 전원 전류가 120 mA이다. 부가적으로, LTC5548은 IC를 셧다운할 수 있는 인에이블(enable) 핀을 제공한다.

비활성화 됐을 때, 이 디바이스는 최대 대기 전류로 100 μA만 소모한다. 인에이블 핀은 디바이스를 직접 켜고 0.2 μs 도 안 걸릴 정도로 빠른 시간 내에 끄게 하여, TDD(time-division duplex) 또는 버스트 모드 타입의 라디오를 지원한다.

제품특징: LTC5548

· RF 동작 주파수: 2 GHz ~ 14 GHz

· 업 또는 다운컨버젼

· IF 주파수 범위: DC ~ 6 GHz

· 고입력IP3
  - 5.8 GHz일 때 24.4 dBm
  - 9 GHz 일 때 21.4 dBm

· 저 변환 손실: 5.8 GHz일 때 7.1 dB

· SSB 잡음 수치: 8 dB

· 낮은LO 드라이브 레벨: 0 dBm

· 고집적 바이패스 가능

· LO 주파수 더블러
