[기고] EtherNet/IP(CIP) 객체를 OPC UA 정보 모델에 매핑하다
  • 2021-06-08
  • 글 / ODVA Activity Manager I. Y. Cho


OPC는 산업자동화 분야와 자동차, 빌딩 자동화 등과 같은 기타산업에서 안전하고 안정적이며 플랫폼 독립적인 정보교환을 위해 가장 널리 채택된 상호운용성 표준이다. ID, Assembly와 같은 EtherNet/IP(CIP) 객체를 OPC UA 정보 모델에 매핑하면 표준 OPC UA 서비스가 벤더 중립적인 방식으로 EtherNet/IP 장치의 객체에 액세스할 수 있어야 한다. 이 글은 주로 다음에 초점을 맞추었다.



1. 개요

•EtherNet/IP 기기용 OPC UA 표준 지원방안-구축시나리오
•프로세스자동화 산업관련 특정 사용사례
• 본 문서에 열거된 다양한 OPC UA 정보모델과 위의 사용사례의 매핑 및 비교

EtherNet/IP 장치를 위한 OPC UA 표준 지원/배포 시나리오

OPC UA 서비스를 통한 EtherNet/IP 객체의 액세스는 다음 세 가지 시나리오에서 가능하다.
• 시나리오 1: OPC지원 호스트/DCS시스템(FDT/FDI/PA-DIM)
• 시나리오 2: EDS파일을 이용한 EtherNet/IP OPC UA서버 산업
게이트웨이 또는 HMI/산업 소프트웨어 응용프로그램에 내장
• 시나리오 3: EtherNet/IP기기에 OPC UA Server가 직접 내장됨

프로세스 자동화 산업별 사용사례

일부 프로세스 자동화 산업별 사용 사례는 아래에 나열된 EtherNet/IP 장치와 관련이 있다.
• 사용 사례 1: 기기식별
• 사용 사례 2: 기기상태(NAMURNE107)
• 사용 사례 3: 프로세스모니터링 변수
• 사용 사례 4: 파라미터 화
• 사용 사례 5: 현장장치 교정

백서의 범위

• 시나리오 1의 경우: 위에 나열된 프로세스 자동화 업계 별 사용 사례를 매핑 및 비교
- FDT[Field Device Tool]OPC UA 정보 모델
- FDI[Field Device Integration] 정보 모델
- PA[Process Automation]-DIM[Device Information Model] 프로세스 자동화 장치정보 모델
• 시나리오 2: 위에 나열된 사용 사례에 대해 EDS 정보를 OPC UA 정보 모델에 매핑할 수 있다.
• 시나리오 3: EtherNet/IP 장치의 OPC UA 지원에 대한 높은 수준의 이해

참고
이 문서는 OPCUA 사양, FDT OPC UA 정보, FDI 정보 모델 및 PA-DIM에 대한 사전 지식을 가진 사용자를 위한 것이다.

키워드[Keywords]
•CIP: Common Industrial Protocol: 공통 산업 프로토콜
OPC UA: Open Platform for Connectivity - Unified
•Architecture: 접속을 위한 개방형 플랫폼 통합아키텍처
• PA-DIM: Process Automation-Device Information Model : 프로세스 자동화-장치정보모델
FDI: Field Device Integration: 현장 장치통합
• FDT/DTM: Field Device Tool/Device Type Manager: 현장 장치도구/장치유형 관리자
•CDD: Common Data Dictionary: 공통데이터 사전
•DCS: Distributed Control Systems: 분산제어 시스템
•NOA: NAMUR Open Architecture: NAMUR 오픈 아키텍처
• IRDI: International Registration Data Identifier: 국제 등록 데이터 식별 자
• EDDL: Electronic Device Description Language: 전자장치 설명 언어
•UIP: User Interface Plug-in: 사용자 인터페이스 플러그인
•EDS: Electronic Data Sheet: 전자 데이터시트
•CS: Companion Specification: 동반사양

매개 변수화[Parameterization]
EtherNet/IP 어댑터 디바이스 구성


•FDI 호스트[FDI Host]
애플리케이션은 FDI Server 및 FDI 클라이언트 모듈로 구성 된다. FDI 서버가 FDI 장치를 가져온다. FDI 정보 모델을 패키지하고 표시한다. FDI 클라이언트가 사용자 인터페이스를 렌더링 한다.
•FDT Frame/Host[FDT 프레임/호스트]
FDT 호스트/프레임 응용 프로그램이 장치/통신 DTM을 호스트한다.
• FDT aware OPC UA Client[FDT 인식 OPC UA 클라이언트]
FDT OPC UA 정보를 해석할 수 있는 OPC UA 클라이언트
• FDI aware OPC UA Client[FDI 인식 OPC UA 클라이언트]
FDI 정보 모델을 해석할 수 있는 OPC UA 클라이언트
• EtherNet/IP FDI 통신 서버[EtherNet/IP FDI Communication Server]
EtherNet/IP 디바이스는 EtherNet/IP FDI 통신서버를 사용하여 FDI호스트에 연결한다. EtherNet/IP FDI 통신서버는 FDI 통신장치 정보모델을 노출하는 EtherNet/IP 드라이버가 포함된 OPC UA Server로 구성된다.
•Non-UI methods/command functions[비UI 메서드/명령기능]
사용자 인터페이스를 호스팅할 필요가 없는 임의의 메서드. 예를 들어 Factory Reset 메서드
• FDI EtherNet/IP PSD 사양[FDI EtherNet/IP PSD Specification]
FDI EtherNet/IP 프로토콜 사양정의(PSD) 파일에는 FDI 규격에서 EtherNet/IP통신 프로토콜을 지원하는데 필요한 정보가 포함되어 있다.

EtherNet/IP(CIP) 객체를 OPC UA 정보 모델에 매핑

이 섹션에서는 위의 세 가지 시나리오와 프로세스 자동화 산업별 사용 사례에 대해 EtherNet/IP(CIP) 객체를 OPC UA 정보 모델에 매핑하는 방법에 대해 설명한다.

시나리오1: OPC 지원 호스트/DCS 시스템(FDT/FDI/PA-DIM)
OPC UA 지원 FDT/FDI 호스트 또는 DCS 시스템은 아래의 세 가지 정보 모델이다.
• FDT OPC UA 정보 모델을 통해 EtherNet/IP(CIP) 객체를 노출할 수 있다.
• FDI 정보모델
• 프로세스 자동화-장치 정보모델(PA-DIM)

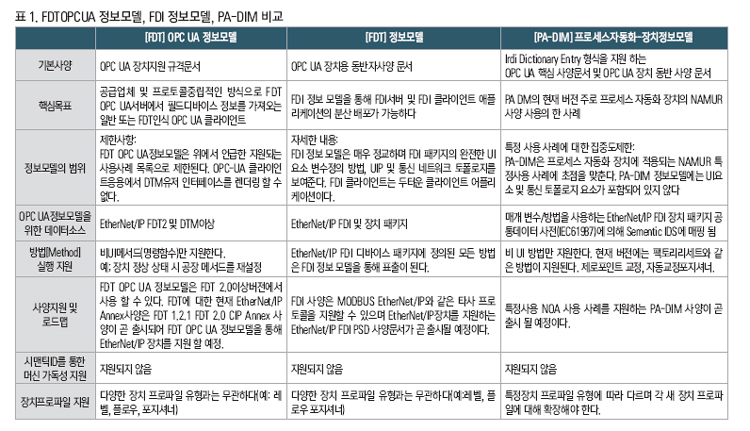

아래 섹션은 위의 세 가지 OPC UA에 대한 높은 수준의 이해 및 비교기능을 제공한다. 정보 모델을 프로세스 산업별 활용사례에 매핑한다.

FDT OPC UA 정보모델에 매핑 된 EtherNet/IP 객체

산업사물인터넷[IIoT] 인더스트리4.0 전략의 일환으로 FDT Group과 OPC Foundation은 FDT OPC Information Model Specification 문서에 공동으로 작업을 하였다. OPC 지원 FDT 프레임/호스트에 연결된 EtherNet/IP 장치는 OPC UA 서비스를 통해 EtherNet/IP 객체에 액세스할 수 있다. FDT 호스트/프레임 시스템의 OPC UA 서비스를 통해 EtherNet/IP(CIP)를 노출하기 위한 추가 구현은 필요하지 않다.

FDT OPC UA 정보 모델에서 지원되는 활용 사례

다음은 FDT OPC UA Information Model에서 지원되는 사용사례의 집합이다.
•목록 토폴로지
•장치식별
•파라미터 및 해당속성 찾아보기
•장치상태 가져오기
•장치진단 받기
•오프라인 파라미터 읽기
•온라인 데이터 읽기
•기기 파라미터 쓰기
•(컴퓨터의)회계감사 추적(법)

System Diagram

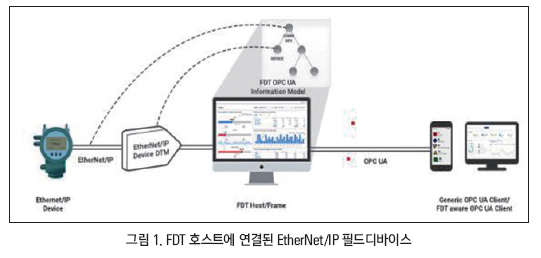

그림 1과 같이 EtherNet/IP 필드디바이스는 FDT 호스트/프레임 애플리케이션에서 EtherNet/IP장치 DTM을 나타낸다. FDT 호스트 애플리케이션은 FDT OPC UA 정보 모델을 노출하고 OPC UA 서비스를 통해 EtherNet/IP장치 객체에 액세스할 수 있도록 한다. 일반 또는 FDT인식 OPC UA 클라이언트는 FDT OPC UA 서버에 연결하여 EtherNet/IP장치에 액세스할 수가 있다. 아래 나열된 FDT OPC UA 정보 모델에서 EtherNet/IP 필드 장치를 지원하는 데 필요한 구성요소는,



•OPC UA 서버를 지원하는 FDT 호스트
•EtherNet/IP통신 DTM
•FDT EtherNet/IP(CIP) 부록사양 문서
•FDT EtherNet/IP장치 DTM 등이다.

FDI(Field Device Integration)에 매핑된 EtherNet/IP객체

FDI 사양은 FDI 일반 프로토콜 확장사양을 사용하여 EtherNet/IP장치를 지원할 수 있다. FDI 정보 모델을 지원하는 FDI 호스트에 연결된 EtherNet/IP장치는 OPC UA 서비스를 통해 EtherNet/IP 장치 객체에 액세스할 수 있다. FDI 정보모델에서 EtherNet/IP장치를 지원하기 위해 추가구현은 필요하지 않다.

이 주제는 ODVA 2018 연례 컨퍼런스에서 제시된 이전 백서 “EtherNet/IP + FDI = 프로세스 자동화 가치”에서 다루었다. 관련 웹사이트: https://www.odva.org/Portals/0/Library/Conference/Paper%201 2018-ODVA-Conference_Smitha%20Chatrapathi_EtherNetIP-FDI_FINAL.pdf

정보 모델에서 지원되는 활용 사례

• EtherNet/IP FDI Device Package에 정의된 모든 방법 지원(예: 레벨 트랜스미터 등에 대한 교정, 장치설정, Echo 곡선)
• EtherNet/IP 장치패키지에 정의된 모든 기능지원(예: 구성, 경보, 진단, 동향 등)
• 복합기기 기능지원을 위한 UIP 호스팅
• 오프라인 구성용 업로드/다운로드
• 오딧 트레일[Audit Trail]

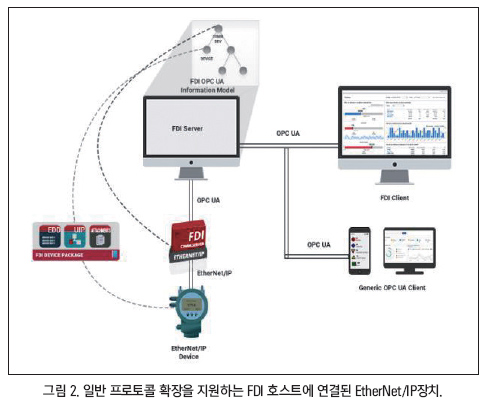

아래의 그림 2와 같이 EtherNet/IP FDI 장치 패키지는 FDI 호스트 시스템의 EtherNet/IP장치를 나타낸다. FDI 서버는 다음을 사용하여 이더넷/IP장치와 통신한다. EtherNet/IP FDI 통신서버 FDI 정보모델에서 EtherNet/IP장치 객체를 표시한다. 모든 일반 OPC UA 클라이언트 또는 FDI 클라이언트 애플리케이션은 FDI 서버(OPC UA 서버)에 연결하여 EtherNet/IP 디바이스에 액세스할 수 있다.



System Diagram

다음 나열된 FDI 정보 모델에서 EtherNet/IP필드 장치를 지원하는 데 필요한 구성 요소는,
• 범용 프로토콜 확장을 지원하는 FDI 서버
• EtherNet/IP FDI 통신 서버
• EtherNet/IP FDI PSD 부록 사양문서
• EtherNet/IP FDI 장치 패키지

PA-DIM에 매핑 된 EtherNet/IP 객체

화학, 석유 및 가스, 제약, 식품과 같은 공정 산업[Process Industry]에서 주로 사용되는 장치와 식 음료, 발전, 물 및 폐수 등의 분야에는 프로세스 자동화가 적용되고 있다. 이들 장치들에는 유량, 밀도, 레벨, 온도 등과 같은 측정 장치와 밸브, 액추에이터 및 포지셔너와 같은 제어장치가 포함이 된다. 이런 장치의 효과적인 시운전, 작동과 유지보수를 위해 장치의 공통적인 매개변수 및 기능 세트에 접근할 필요가 있다.

이 정보는 이런 장치의 구매단계 중에도 필요할 수가 있다. 공통 데이터 사전(CDD) - IEC 61987 및 eCl@ass와 같은 IEC 표준은 표준 고유 식별 자를 사용하여 장치의 매개변수를 식별하는 고유한 방법을 가지고 있다. 단, 통신 프로토콜과는 무관하게 기기의 전체 수명주기를 관리하기 위해서 정보모델이 필요하다. OPC Foundation과 FieldComm Group은 PA-DIM 사양문서를 공동으로 작성하고 있다.

PA-DIM에서 지원되는 사용사례

PA-DIM의 첫 번째 릴리스는 주로 압력, 온도, 유량, 레벨, 밀도, 제어 액추에이터 / 포지셔너 장치의 NAMUR 장치코어 파라미터 NE131 및 NAMUR OPEN 아키텍처(NOA) 사용사례에 초점을 다음과 같이 맞춘다.
• 식별
• 진단
• 프로세스 값
• 구성



System Diagram

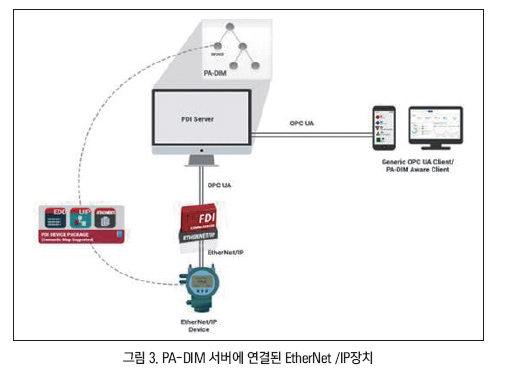

그림 3과 같이 EtherNet/IP장치는 EtherNet/IP FDI 통신서버를 사용하여 FDI서버에 연결한다. FDI서버는 PA-DIM서버를 표시한다. EtherNet/IP필드디바이스를 나타내는 EtherNet/IP FDI 장치패키지는 SIMANIT_MAP 정보를 지원한다. PA-DIM 서버는 EtherNet/IP장치 정보를 표시한다. 모든 일반 OPC UA 클라이언트는 PA-DIM 서버에 연결하여 액세스할 수 있다. 아래 나열된 PA-DIM 서버에서 EtherNet/IP필드 장치를 지원하는 데 필요한 구성요소는 다음을 참조한다.

• 범용 프로토콜 확장을 지원하는 FDI 서버
• EtherNet/IP FDI 통신 서버
• EtherNet/IP FDI PSD Annex 사양 문서
• 시맨틱_맵을 지원하는 EtherNet/IP 장치 패키지

FDT OPC UA, FDI 정보 모델 및 PA-DIM용 사례 매핑 사용

아래 섹션 맵 및 프로세스 산업별 활용 사례와 위의 모든 사례비교 세 가지 OPC UA 정보 모델

사용 사례 1: 장치식별
목표: 네트워크에서 EtherNet/IP 필드 장치를 고유하게 식별한다

표 2는 장치식별의 매핑을 보여 준다.
EtherNet/IP ID 객체, EtherNet/IP장치에서 FDT OPC UA 정보 모델, FDI 정보에 대한 응답모델 및 PA-DIM




사용사례 2: 장치상태(NAMUR NE107)

목표: 장치 상태는 NAMUR 권장 사항에 정의된 장치의 상태를 나타낸다. 바로 NE107이다.

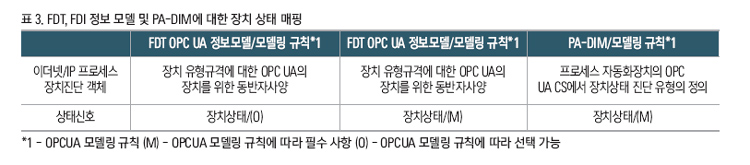

표 3은 Device Health(기기상태)의 매핑을 보여준다. EtherNet/IP프로세스 장치진단 객체에서 FDT OPC UA 정보 모델, FDI 정보 모델 및 PA-DIM에 대한 상태신호 응답




주의
• CIP사양 문서에 따라 EtherNet/IP프로세스 장치진단 객체는 시퀀스번호, 타임스탬프 이벤트 발생, 진단메시지, 벤더 별 진단 코드 등과 같은 추가 정보를 제공한다.
• FDI 정보 모델-Device Type 정의에는 지역화된 텍스트의 배열인 Device Health Diagnostics라는 추가 구성요소가 있다. 비정상적인 장치상태 및 정상으로 돌아가기 위해 제안된 작업과 같은 추가정보를 포함할 수 있다. 마찬가지로 PA-DIM 사양에서 문자열 배열 장치상태 진단[Device Health Diagnostic]을 정의했다.
• 진단 메시지와 같은 EtherNet/IP프로세스 장치진단 객체의 추가 정보를 FDI 정보모델 및 PA-DIM의 장치상태 진단정보에 매핑할 수 있다.
• CIP 사양문서에 따라 EtherNet/IP 프로세스 자기진단 오브젝트[Object]는 필수 객체가 아니다.
• FDT 사양에 따라 장치 상태[Device Status] 방법은 필수 사항이 아니다.
• EtherNet/IP FDT 2.0을 사용하도록 설정한 경우 DTM 또는 EtherNet/IP필드 장치가 활성화되지 않은 경우 장치상태를 지원하면 이 정보를 OPC UA 정보에 매핑할 수 없다.

사용 사례 3: 프로세스 변수 모니터링

목표: OPC UA 클라이언트 애플리케이션을 사용하여 EtherNet/IP 장치에서 읽은 프로세스 변수를 원격으로 모니터링한다.

표 4에서 FDT OPC UA 정보 모델 FDI 정보 모델 및 PA-DIM에 대한 모니터링 프로세스 가변 사용사례 지원에 대해 매핑하고 비교했다.

사용 사례 4: 매개 변수화

목표: OPC UA 클라이언트 애플리케이션을 통해 EtherNet/IP 어댑터 장치를 원격으로 구성한다.

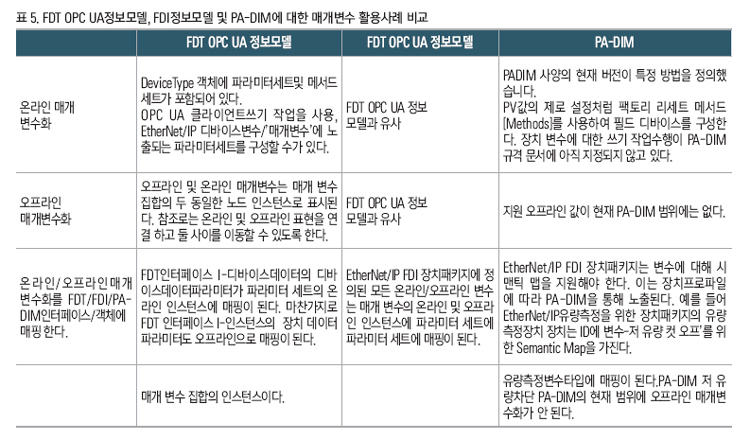

표 5는 FDT OPC UA 정보모델, FDI 정보모델 및 PA-DIM에 대한 매개 변수화 사용 사례의 지원을 비교한 것이다.

사용 사례 5: 현장 계측 기 교정

목표: OPC UA 클라이언트[Client]를 통해 현장 계측 기 원격 교정



표 6에서 FDT OPC UA 정보 모델, FDI정보 모델 및 PA-DIM에 대한 교정[Calibrating] 사용사례의 지원을 비교한다.

시나리오 2: 산업 게이트웨이 또는 HMI/산업 소프트웨어 응용 프로그램 EDS 파일을 사용하는 EtherNet/IP OPCUA 서버는 EtherNet/IP 장치 공급업체가 생성하고 배포하는 일반 텍스트 파일이다.
EDS 파일은 EtherNet/IP장치 공급업체가 생성하고 배포하는 일반 텍스트 파일이다. EDS 파일은 장치식별, 구성 매개변수, 프로세스변수, 어셈블리 구성 등과 관련된 세부정보를 제공한다. EtherNet/IP Configuration 도구는 EDS 파일을 사용하여 장치를 구성한다.

System Diagram

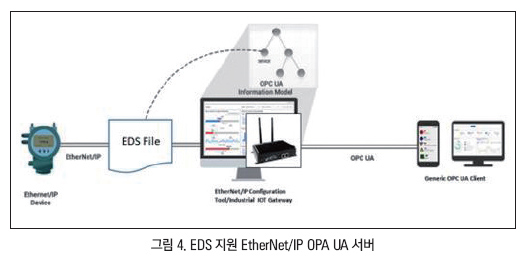

그림 4는 EDS 파일에서 정보모델을 가져오는 EtherNet/IP OPC UA 서버를 보여준다.



EtherNet/IP OPC UA 서버는 기존 EtherNet/IP 구성도구 또는 EtherNet/IP 통신을 지원하는 모든 IIoT 게이트웨이에 구현할 수 있다. 장치용 OPC UA-파트100'['OPC UA for Device - Part 100'] 사양은 EDS 정보를 OPC UA에 매핑하기 위한 기준으로 간주된다. 아래 섹션에서는 EDS 파일에서 파생된 정보를 나열한 산업별 프로세스 별 사용 사례에 매핑한다.

사용 사례 1: 장치 식별

목표: 네트워크에서 EtherNet/IP 필드장치를 고유하게 식별한다.

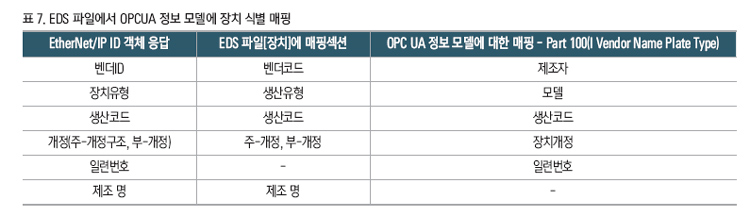

표 7은 장치식별의 매핑을 보여 준다. EtherNet/IP ID 객체 EtherNet/IP장치에서 FDT OPC UA 정보 모델, FDI 정보에 대한 응답 모델 및 PA-DIM이다.



참고
1. Device Revision은 "Major Revision"에 매핑이 된다. 마이너 리비전"(EtherNet/IP 아이덴티티[Identity] 객체의 수정 속성)
2. 일련번호는 EDS 파일의 일부가 아니다. OPC UA 정보 모델은 다음을 얻을 수 있다.
아이덴티티 객체[Identity Object]에서 시리얼 번호 특성을 가져와 일련번호로 지정.

사용 사례 2: 장치상태(NAMUR NE107)

목표: 장치상태는 NAMUR에서 정의한 장치의 상태를 나타낸다. 권장사항은 NE107이다.
EDS 파일에는 장치상태를 식별하는 표준화된 방법이 없다. EtherNet/IP디바이스 상태는 아이덴티티 객체[Identity Object]의 상태특성을 읽어 도출할 수 있다. 하지만 상태 특성의 값이 NAMUR 권장사항 NE107과 다르다.

향후 가능성/해결 방법

다음은 장치상태를 OPC UA 장치상태에 매핑하는 옵션이다. NAMUR 권장사항 NE107을 기반으로 한 열거.

옵션 #1:
• CIP 사양에 정의된 프로세스 장치진단 객체(클래스 코드 0x108)문서는 NAMUR 권장사항 NE107에 따른다. EtherNet/IP 장치는 이 객체를 구현해야 한다.
※ 참고: 프로세스 장치진단 객체를 구현해야 하는 것은 아니다.
• EDS 파일은 공공 객체 클래스 섹션에 세부정보를 명시하여 다음을 표시해야 한다. 프로세스 디바이스 진단 객체의 존재.
옵션 #2:
• 사전 정의된 진단의 일부로 새 진단 어셈블리의 표준화 NAMUR 권장사항 NE107에 따른 EtherNet/IP 사양의 조립 인스턴스.

※ 참고: EtherNet/IP 사양에 따라 대부분의 개체에 대해 필수 사항은 아니다.
EDS 파일의 Public Object Class Sections에 세부 정보를 지정한다.

사용 사례 3: 프로세스 변수 모니터링

목표: EtherNet/IP 장치에서 읽은 프로세스 변수를 원격으로 모니터링 한다. 모든 OPC UA 클라이언트 응용 프로그램

OPC UA 장치정보 모델에서 장치유형 인스턴스의 매개변수 세트는 아래 나열된 대로 EDS 파일에서 사용할 수 있는 장치 매개 변수 정보에 매핑할 수 있다. 이는 공정 값 모니터링에 사용된다.

옵션#1.
• EtherNet/IP 장치의 매개 변수는 EDS 파일의 [Params] 섹션에 나열 된다. 각 매개 변수에는 관련 가능한 열거 세부 정보가 포함될 수 있다. 이 매개 변수는 OPCUA 정보 모델에 매핑 될 수 있다.
• EDS 파일의 링크 경로를 통해 매개 변수에 액세스할 수 있습니다. 그러나 EDS에 따라 사양 링크 경로는 선택 사항이다. 따라서 OPC UA 정보 모델 매핑 링크 경로 정보가 없는 파라미터는 사용할 수 없다.
옵션#2
• 파라미터를 매핑 할 수 있는 또 다른 방법은 [Assembly]를 사용하는 것이다. EDS 파일의 섹션이다. 각 어셈블리 섹션의 매개 변수 멤버는 다음과 같을 수 있다. OPC UA 정보 모델에 매핑이 된다.
※ 참고: OPC UA 정보의 매개 변수 집합에서 읽기/구독을 수행할 수 있다. 공정 값을 모니터링 하는 모형이다.

사용 사례 4: 매개 변수화

목표: OPC UA 클라이언트를 사용하여 EtherNet/IP 어댑터 장치매개변수를 원격으로 구성했다.
파라미터 화 사용사례는 사용사례 3의 옵션 #1 및 옵션 #2와 유사하다.
※ 참고: OPC UA 정보의 파라미터 세트에 대해 쓰기작업을 수행할 수 있다.

사례 5 사용: 교정

목표: OPC UA 클라이언트를 통해 현장 계측 기 원격교정
S-센서 보정 객체를 구현하는 장치 프로파일은 OPC UA 클라이언트에서 교정할 수 있다.
그러나 이 작업을 수행하려면 EDS 파일이 공용 오브젝트 클래스 섹션에서 오브젝트 세부 정보를 지정해야 한다. 메서드는 OPC UA 정보 모델의 노드를 호출하여 인스턴스 서비스를 매핑할 수 있다.

시나리오 3의 경우:

EtherNet/IP 장치에 직접 내장된 OPC UA 서버

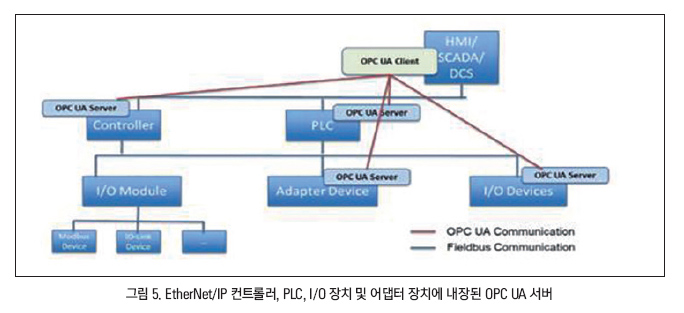

OPC 지원 호스트 시스템에서 정보를 가져오는 것 외에도, OPC UA를 EtherNet/IP 어댑터장치, 드라이브, PLC 및 컨트롤러에 포함할 수 있다. 이를 통해 EtherNet/IP 장치와 MES, 진단용 시각화 도구, 자산 모니터링, 구성 사용사례와 같은 상위수준 시스템 간의 수직적 통신이 가능하다. 그림 5는 EtherNet/IP 컨트롤러, 어댑터 장치, PLC 및 I/O 장치에 내장된 OPC UA 서버를 보여준다.



System Diagram


이 문서의 범위에는 CIP(EtherNet/IP)지원 사양에 대한 사용사례의 매핑이 포함되어 있지 않다.

결론

OPC UA 정보모델을 통해 EtherNet/IP객체를 노출하면 프로세스 자동화 업계에서 EtherNet/IP 장치의 채택이 가속화 될 것이다.

FDT OPC UA 정보모델

EtherNet/IP Device DTM은 추가 구현 없이 FDT OPCUA Information 모델을 활용할 수 있다. 단, FDT2 CIP 부록 규격 문서가 필요하다. FDT OPCUA 정보 모델은 이 문서에 나열된 네트워크 토폴로지 및 기타 사용 사례를 지원한다. EtherNet/IP DTM은 복잡한 방법/기능을 지원하지만 FDT OPC UA정보모델을 통해 OPC UA 클라이언트에서는 실행할 수가 없다.

예: 메서드를 실행하는 동안 사용자 피드백이 필요한 보정 메서드는 지원되지 않는다. EtherNet/IP 장치에 FDT2 EtherNet/IP Device DTM이 있는 경우 가장 적합하다.

아래 사용 사례에 대한 좋은 지원

•사용 사례 1: 장치 식별
•사용 사례 2: 장치 상태(NAMUR NE107)
•사용 사례 3: 프로세스 변수 모니터링
•사용 사례 4: 매개 변수화
•아래 사용 사례에 대한 제한적 지원
•사용 사례 5: 필드 장치의 교정

FDI 정보 모델

FDI 정보 Model은 매우 정교하고 FDI 클라이언트 및 서버모듈의 분산배치를 가능하게 한다. FDI 클라이언트를 사용하여 모든 복잡한 방법을 원격으로 지원할 수 있다. FDI 정보모델의 일부 섹션은 도구를 사용하여 검증되었다(FDI 호스트참조). FDI 클라이언트 애플리케이션은 두터운 클라이언트 애플리케이션이며 복잡한 UI 엔진 모듈이 필요하다.

EtherNet/IP장치의 FDI 정보 모델을 지원하려면 EtherNet/IP FDI PSD 규격 문서가 필요하다. EtherNet/IP기기에 가장 적합한 제품으로서 ODVA는 HART 및 EDD 파일과 같은 다른 통신 프로토콜을 지원하고 있다.

•아래 사용 사례에 대한 좋은 지원
•사용 사례 1: 장치 식별
•사용 사례 2: 장치 상태(NAMUR NE107)
•사용 사례 3: 프로세스 변수 모니터링
•사용 사례 4: 매개 변수화
•사용 사례 5: 필드 장치교정

PA-DIM

PA-DIM은 제한적이지만 프로세스 자동화 산업에 적용되는 NAMUR 사용 사례에 초점을 잘 맞추었다. 시멘틱[Semantic] ID를 사용하여 PA-DIM은 장치나 매개 변수 별 세부정보 없이도 필드 디바이스에서 정보를 가져올 수가 있다. PA-DIM이 지원하는 IIoT 게이트웨이는 데이터를 클라우드로 푸시할 수 있다.

PA-DIM 서버를 지원하려면 매개변수인 시맨틱 맵이 필요하다. PA-DIM은 더 많은 사용사례를 지원하기 위해 공통 데이터사전(IEC 문서)의 추가 업데이트가 필요하다. 복잡한 지원방법에 대해 아직은 PA-DIM의 범위에 포함되어 있지 않다.

참고: 이 백서의 범위에는 EtherNet/IP 장치용 FDI 패키지
없이 PA-DIM을 지원하는 기능은 따로 없다.
•아래 사용 사례에 대한 좋은 지원 사용 사례 1: 장치 식별
•사용 사례 2: 장치 상태(NAMUR NE107)
•사용 사례 3: 프로세스 변수 모니터링
•아래 사용 사례에 대한 제한적 지원
•사용 사례 4: 매개 변수화
•사용 사례 5: 필드 장치교정

EDS 파일을 사용하여 정보 모델 도출
]
EtherNet/IP 장치에는 EDS 파일이 필수이다. EDS 파일의 유연한 특성으로 인해 OPC UA 정보 모델에는 상호 운용 성 문제가 있을 수 있다. 복잡한 방법을 지원하면서 EDS 파일은 UI 등을 사용할 수 없다.

아래 사용 사례에 대한 좋은 지원
사용 사례 1: 장치 식별
아래 사용 사례에 대한 제한적 지원
사용 사례 2: 장치 상태(NAMUR NE107)
사용 사례 3: 프로세스 변수 모니터링
사용 사례 4: 매개 변수화

EtherNet/IP OPCUA 지원 사양문서

지원 사양문서는 모든 EtherNet/IP 객체를 OPC UA 정보 모델에 매핑할 수 있는 유연성을 제공한다. 장치식별, 매개변수화, 모니터링 프로세스 값과 같은 일반적인 사용사례를 지원하는 것 외에, 동반사양으로는 진단정보 등과 같은 산업중심 사용사례에 초점을 맞추어야 한다.

참고: EtherNet/IP OPC UA 지원사양에 대한 사용사례 매핑은 이 제안의 범위에 포함되지 않는다. 특정 비즈니스 활용사례를 기반으로 적절한 OPC UA 정보 모델을 고려해야 한다.

저작권

EtherNet/IP로고 - ODVA
그래픽 및 텍스트 - ODVA, FieldComm Group, FDT Group 및 OPC Foundation 제품로고, 소유 회사가 예약한 모든 권한 이미지 및 기타 상표는 해당 소유자의 재산이다.


 참고문헌

NAMUR - 프로세스 산업의 자동화 기술 사용자 협회 https://www.namur.net "EtherNet/IP + FDI = 프로세스 자동화 가치" https://www.odva.org/Portals/0/Library/Conference/Paper%201_2018-ODVAConference_Smitha%20Chatrapathi_EtherNetIP-FDI_FINAL.pdf “FDT 서버 및 OPC Pub/Sub 메커니즘을 사용하여 상태 모니터링자산” https://www.fdtgroup.org/asset-health-monitoring-usingfdt-3-0-fits-opc-pubsub/사양 문서OPC UA 규격 문서 장치용 OPC UA 지원 사양 문서 FDT사양 문서 FDT OPC UA 정보모델 문서 FDI사양 문서 EDL사양 문서 CIP사양 문서 PADIM사양 문서 EDDL과 OPC UA 매핑 사양 문서

여기에 제시된 아이디어, 의견 및 권고 안은 ODVA기술의 가능한 사용을 위해 저자의 개념을 기술하기 위한 것이며 ODVA의 아이디어, 의견 및 권고를 반영하지는 않는다. ODVA 기술은 여러 공급업체의 제품 및 시스템과 함께 다양한 상황에서 적용될 수 있기 때문에, ODVA 네트워크를 지정할 책임이 있는 독자와 책임자는 의도된 사용을 위해 여기에 제시된 아이디어, 의견 및 권고의 적합성을 스스로 결정해야 한다. 저작권의 ODVA, Inc. 의 모든 권리는 유보된다. 이 자료의 발췌문을 저자의 적절한 귀책과 함께 복제할 수 있는 허가를 원한다면, ODVA에 문의하여 주기 바란다.

TEL +1734-975-8840 / FAX +1734-922-0027 / E-mail odva@odva.org / www.odva.org.

CIP, Common Industrial Protocol, CIP Energy, CIP Motion, CIP Safety, CIP Sync, CompoNet, ControlNet, DeviceNet 및 EtherNet/IP는 ODVA, Inc.의 상표이다. 다른 모든 상표는 각 소유자의 재산이다.
