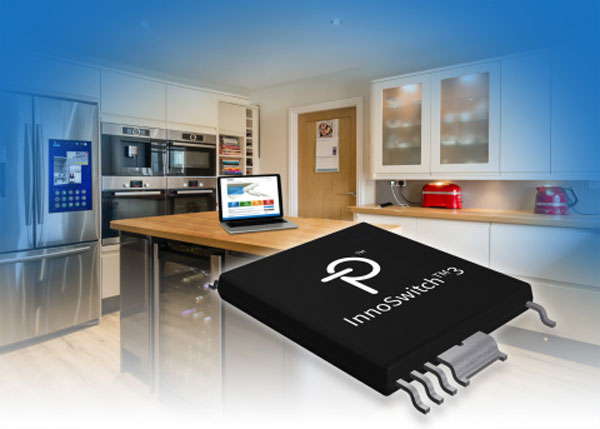

에너지 효율적인 전력 변환용 고전압 집적 IC의 선도업체인 파워 인테그레이션스(Power Integrations)(Nasdaq: POWI)가 InnoSwitch™3 오프라인 CV/CC 플라이백 스위처 IC 제품군을 13일 발표했다.
이 새로운 디바이스는 다양한 입력 및 부하 조건에서 최대 94%의 효율성을 달성하여 파워 서플라이 손실을 추가로 25% 줄임으로써 히트싱크 없이 최대 65W의 소형 파워 서플라이를 개발할 수 있도록 한다. InnoSwitch3 디바이스는 에너지 소비량, 설치 공간 또는 온도 제약 사항 등의 과제를 해결해야 하는 파워 서플라이에 적합하며, 특히 TEC(총 에너지 소비량) 사양을 의무적으로 충족해야 하는 파워 서플라이에 적합하다.
InnoSwitch3 IC 제품군은 다음과 같은 3가지 애플리케이션별 시리즈로 최적화되어 있다.
· CE: 외부 전류. 최적의 설계 유연성을 위해 외부 출력 전류 센싱과 정확한 CC/CV 레귤레이션이 포함된다. 소형 단일 전압 충전기, 어댑터, IoT 및 빌딩 자동화를 대상으로 설계됐다.
· CP: 정전력. USB PD(Power Delivery), 고속 충전 및 동적 출력 전압이 필요한 기타 애플리케이션에 적합하다.
· EP: 내장형 전력. 제품군의 최고 정격 MOSFET(725V)을 특징으로, 까다로운 산업용 애플리케이션 및 가전 제품을 위한 탁월한 다중 출력 크로스 레귤레이션을 통해 모든 입력 및 부하 조건에 대해 보호 기능을 제공한다.
이러한 최신 플라이백 스위처 IC는 파워 인테그레이션스(Power Integrations)의 혁신적인 절연 디지털 통신 기술인 FluxLink™와 동기 정류, 유사 공진(QR) 스위칭, 정밀한 2차측 피드백 센싱 및 컨트롤 회로를 사용한다. 결과적으로, 옵토커플러 없이도 효율성과 정확도가 높고 안정적인 파워 서플라이 회로를 구성할 수 있다. InnoSwitch3 디바이스는 절연 거리 유지를 위해 CCC, UL 및 VDE 안전성 인증을 받았으며, InSOP™-24 패키지는 높은 신뢰성, 서지 및 ESD 견고성을 위해 1차측과 2차측 간의 확장된 11.5 mm 연면거리 및 공간거리를 갖춘 로우 프로파일, 열 효율적인 솔루션을 제공한다.
또한 이 새로운 디바이스에는 출력 정류기 단락 보호 뿐만이 아니라 무손실 라인 과전압 및 저전압, 출력 과전압, 과전력, 과전류 및 과열 보호 등 다양한 보호 기능이 통합되어 있다. 제품군의 일부 디바이스는 각 대상 애플리케이션의 일반적인 공간 요구 사항에 따라 래칭 또는 오토 리커버리 기능이 포함된다. 모든 InnoSwitch3 IC는 온-보드 고전압 MOSFET(CP 및 CE 시리즈의 경우 정격 650V, EP 시리즈의 경우 정격 725V)을 포함한다.
파워 인테그레이션스(Power Integrations)의 제품 개발 부사장인 Mike Matthews는 “InnoSwitch3 IC는 플라이백 파워 서플라이 설계의 최신 기술을 보여준다. 새로운 디바이스는 이전 InnoSwitch 제품의 뛰어난 효율성을 뛰어넘어 추가적으로 25%의 손실을 감소시키고, 모든 입력 및 부하 조건에서 최고의 효율성을 달성한다. 독보적인 시스템 단순성과 적은 부품 수를 통해 InnoSwitch3 IC는 폭넓은 범위의 애플리케이션에 적합하며, 매우 작고 안정적인 파워 서플라이를 가능하게 한다"고 말한다.
