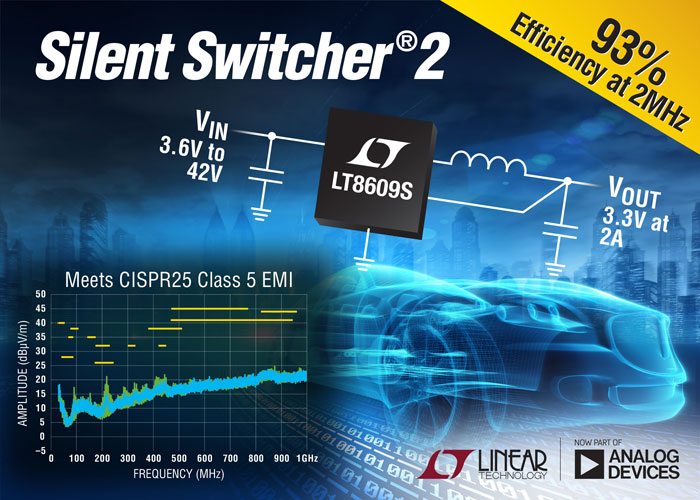

최근 리니어 테크놀로지를 인수한 아나로그 디바이스는 2A(3A 피크), 42V 입력의 동기식 스텝다운 스위칭 레귤레이터 신제품 LT8609S를 출시했다고 밝혔다. 이 제품은 고유의 사일런트 스위처 2(Silent Switcher^® 2) 아키텍처를 채택하고 있는데, 2개의 내부 입력 커패시터와 내부 BST 및 INTVCC 커패시터를 이용해 핫루프 면적을 최소화하는 것이 특징이다.

LT8609S 설계는 안정화된 스위칭 에지와 내부 회로들이 접지면과 결합되어 있고 본딩 와이어 대신 구리 패턴을 사용하는 설계를 채택하여 EMI/EMC 방출을 대폭 줄였다. 이처럼 향상된 EMI/EMC 성능 덕분에 보드 레이아웃에 영향을 덜 받기 때문에 설계를 간소화할 뿐 아니라 2층 PC 보드를 사용할 때에도 위험을 줄여준다. LT8609S는 전체 부하 범위에 대해 2MHz의 스위칭 주파수로 동작하여 자동차용 CISPR 25, Class 5 피크 EMI 규격을 쉽게 통과할 수 있다. 대역확산 주파수 변조를 통해 EMI/EMC를 더욱 줄일 수도 있다.

LT8609S의 동기식 정류는 2MHz의 스위칭 주파수로 동작할 때 93%의 높은 효율을 제공한다. 3.0~42V의 입력 전압 범위를 지원하기 때문에 자동차 및 산업용 애플리케이션에 이상적이다. 내장된 고효율 스위치는 0.774V의 낮은 전압까지 설정이 가능하며, 최대 2A의 연속 출력 전류와 3A의 피크 부하를 제공한다. LT8609S의 버스트 모드(Burst Mode^®) 동작은 대기전류 소비량이 2.5 μA에 불과해 자동차의 올웨이즈온(always-on) 시스템처럼 배터리 동작 수명이 길어야 하는 애플리케이션에 적합하다.

LT8609S의 독창적인 설계는 어떠한 조건에서든 400 mV(1.5A일 때)의 매우 낮은 드롭아웃 전압 수준을 유지함으로써, 자동차 콜드 크랭크(cold-crank) 같은 상황에서 탁월한 능력을 발휘할 수 있게 해준다. 뿐만 아니라 최소 온타임(Minimum On-Time)도 45 ns에 불과하여 16V 입력에서 1.5V 출력까지 2 MHz의 고정 주파수로 스위칭이 가능해, 설계자가 효율을 최적화할 수 있음은 물론 잡음에 민감한 핵심 주파수 대역을 피할 수 있게 해준다. LT8609S는 16핀, 3×3 mm LQFN 패키지의 콤팩트하고 열 효율이 우수한 풋프린트와 높은 스위칭 주파수를 제공하기 때문에 시스템 설계자는 외부에 크기가 작은 인덕터와 커패시터를 사용할 수 있다.

LT8609S는 하나의 다이에 통합된 필수 부스트 다이오드, 오실레이터, 제어 및 로직 회로와 함께 내부 상/하단의 고효율 전력 스위치를 사용한다. 리플이 낮은 버스트 모드 동작은 낮은 출력 전류에서 고효율을 유지하며, 출력 리플을 10mV_P-P 이하로 유지한다. 스위칭 주파수는 200 kHz~2.2 MHz 범위에서 설정 및 동기화가 가능하다. 특별한 설계 기법과 새로운 고속 프로세스가 적용되어 넓은 입력 전압 범위에서도 고효율을 제공하며, LT8609S의 전류 모드 토폴로지는 빠른 과도응답과 우수한 루프 안정성을 보장한다. 이밖에 내부 보상, 파워굿 플래그(power good flag), 출력 소프트 스타트/트래킹 및 과열 보호 같은 기능들도 포함하고 있다.

LT8609SEV는 3×3 mm LQFN 패키지로 제공된다. 산업용 온도 버전인 LT8609SIV는 -40~125℃의 온도 범위에서 동작하도록 테스트를 마쳤다.
