차세대 양자컴퓨팅용 3차원 적층형 화합물 반도체 소자 개발해
  • 2021-07-08
  • 신윤오 기자, yoshin@elec4.co.kr

KAIST, 저잡음 고성능 고속 혼성회로 기술

모놀리식 3차원 집적의 장점을 극대화해 기존의 통신 소자의 단점을 극복하는 화합물 반도체 소자 집적 기술이 개발됐다.

모놀리식 3차원 집적은 하부 소자 공정 후, 상부의 박막층을 형성하고 상부 소자 공정을 순차적으로 진행함으로써 상하부 소자 간의 정렬도를 극대화 할 수 있는 기술로 궁극적 3차원 집적기술로 불린다.



이번 연구는 KAIST 전기및전자공학부 김상현 교수(사진) 연구팀의 정재용 박사과정이 제1 저자로 주도하고 한국나노기술원 김종민 박사, 광주과학기술원 장재형 교수 연구팀과의 협업으로 진행했다.

통신 신호, 양자 신호는 아날로그 형태의 신호이고 신호전달 과정에서 신호의 크기가 약해지거나 잡음이 생겨 신호의 왜곡이 생기기도 한다. 따라서 이러한 신호를 주고받을 때 고속으로 신호의 증폭이 필요한데 이러한 증폭 소자에서는 초고속, 고출력, 저전력, 저잡음 등의 특성이 매우 중요하다. 또한 통신 기술이 발전함에 따라 이를 구성하는 시스템은 점점 더 복잡해져 고집적 소자 제작 기술이 매우 중요하다.

기존의 실리콘(Si) 기술은 물성적 한계로 인해 차단주파수 특성 등 통신 소자에 중요한 소자 성능 향상이 어려우며 기판 커플링 잡음 등 복잡한 신호 간섭에 의한 잡음 증가 문제가 존재한다. 반면, III-V 화합물 반도체 기술은 소자 자체의 잡음 특성은 우수하지만 다른 부품과의 집적/패키징 공정이 복잡하고 이러한 패키징 공정으로 인해 신호의 손실이 발생하는 문제가 존재한다.

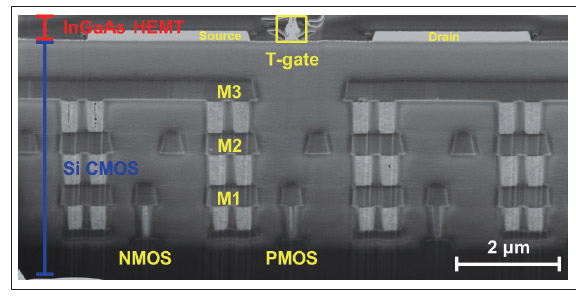

연구팀은 이러한 문제 해결을 위해 증폭 소자 이외의 소자 및 디지털 회로에서 좋은 성능을 낼 수 있는 Si CMOS기판 위에 아날로그 신호 증폭 성능이 매우 우수한 III-V 화합물 반도체 HEMT를 3차원 집적해 Si CMOS와 III-V HEMT의 장점을 극대화하는 공정 및 소자 구조를 제시했다.

3층으로 소자를 쌓아나감으로써 같은 기판 위에 집적할 수 있는 방식이다. 이와 동시에 기판 신호 간섭에 의한 잡음을 제거할 수 있음을 증명했다.

3차원 집적해 잡은 제거

연구팀은 하부 Si CMOS의 성능 저하방지를 위해 300oC 이하에서 상부 III-V 소자를 집적하는 웨이퍼 본딩 등의 초저온 공정을 활용해 상부 소자 집적 후에도 하부 Si CMOS의 성능을 그대로 유지할수 있었다.

또한 고성능 상부 III-V 소자 제작을 위해서 InGaAs/InAs/InGaAs의 양자우물 구조를 도입해 높은 전자 수송 특성을 실현했으며 100 나노미터(nm) 노드 공정 수준으로도 세계 최고 수준의 차단 주파수 특성을 달성했다.

이는 10 나노미터(nm) 이하급의 최첨단 공정을 사용하지 않고도 그 이상의 우수한 성능을 낼 수 있는 융합 기술로 향후 기존과 다른 형태의 파운드리 비즈니스 방식의 도입 가능성을 증명했다고 할 수 있다.
