안리쓰, MP1900A 시리즈에 FEC 분석 옵션 추가해
  • 2021-04-22
  • 신윤오 기자, yoshin@elec4.co.kr

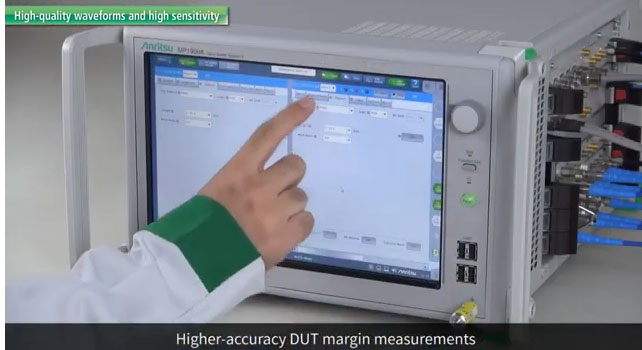

안리쓰는 Signal Quality Analyzer MP1900A 시리즈 116Gbit/s PAM Error Detector를 위한 FEC Analysis MU196040B-042 옵션을 출시했다고 밝혔다.

MP1900A 시리즈는 차세대 400 및 800GbE과 PCI Express를 지원하는 고속 서버, 디바이스 및 트랜시버를 평가하기 위한 고품질 비트 오류율 테스터(BERT)다.



이 새로운 FEC 분석 옵션을 추가하면 이전 BER 측정 외에도 Forward Error Correction(FEC) 심볼 Errors의 실시간 측정이 지원된다. 고속 PAM4 통신에 필요한 corrected/uncorrected FEC를 기반으로 한 Jitter tolerance Test측정도 지원한다.

차세대 고속 대용량 5G 모바일 통신을 지원하는 데이터 센터는 400GbE 통신 표준을 충족하는 장비의 도입으로 진행되고 있으며, 800GbE 및 1.6TbE 표준에 관한 연구를 시작해 더 빠른 속도를 지원한다. 400GbE에 사용하는 PAM4 전송 방법은 타임슬롯 당 4개의 전압 레벨을 사용하고 디지털 데이터를 표현해 이전의 기존 NRZ 방법보다 2배 많은 데이터를 전송한다.

그러나 4가지 전압 레벨 간의 차이가 더 좁기 때문에 노이즈 및 전송 경로 손실에 대한 민감도가 클수록 기존 NRZ 방법을 사용하는 것보다 오류 없는 전송이 더 어려워진다. 결과적으로 전송 품질을 보장하기 위해 FEC를 사용한 오류 수정이 적용된다. 결과적으로 PAM4를 지원하는 디바이스 및 트랜시버를 평가하려면 기존의 비트 오류 및 오류 없는 측정을 기반으로 한 Jitter tolerance 및 감도 평가뿐만 아니라 FEC를 사용한 오류 수정 기능 측정도 필요하다.

이 요구 사항을 충족하기 위해 안리쓰는 400GbE FEC 표준을 기반으로 하는 FEC 심볼 error를 감지하는 이 새로운 FEC 분석 기능을 PAM4 ED에 세계 최고 수준의 수신 감도 성능으로 추가했다.

이 새로운 기능을 사용하면 입력 진폭 및 지터 조건이 변경된 비트 오류 및 FEC 심볼 Error의 변경을 실시간으로 모니터링해 심볼 Error 수가 FEC의 수정 능력을 초과할 때 빠르고 재현할 수 있게 평가할 수 있다. 또한 이 새로운 FEC 분석 기능은 기존의 jitter tolerance 자동 측정 소프트웨어와 호환되므로 FEC를 사용한 오류 수정이 가능한지에 따라 one-button jitter tolerance 측정이 지원된다.

Signal Quality Analyzer MP1900A 시리즈는 400GbE 및 앞으로 800GbE 등 다양한 고속 인터페이스를 테스트하기 위한 시장을 선도하는 BERT이다. 신뢰할 수 있는 비트 오류 및 FEC 심볼 Error를 지원하는 확장된 FEC 분석 기능이 있는 고감도 PAM4 ED MU196040B 추가 오류 측정은 고속 디바이스 및 트랜시버의 개발 시간을 줄이는 데 도움이 된다.
