10kHz 대역폭 갖춘 최초의 디지털 진동 센서 IIS3DWB10IS, 예측정비의 새 시대 선도
IIS3DWB10IS는 주파수 대역폭이 10kHz를 넘는 최초의 디지털 진동 센서다. 이 센서는 이상 징후 감지 및 예측정비는 물론, 로봇 공학·충격 감지 애플리케이션에 새로운 길을 열어준다.
과거에는 엔지니어가 이 정도의 대역폭을 지원하기 위해 고비용 압전 센서에 의존해야 했다. IIS3DWB10IS는 이전 모델(IIS3DWB)에 비해 향상된 ISPU(지능형 센서 처리 장치)를 탑재했다.
이 센서는 감지 소자에서 들어오는 고속 데이터 스트림(최대 80kHz 샘플링 속도)을 처리하고, 디바이스 자체에서 연산을 수행한다. 현재 ST는 십 여 건의 양산 사례와 그보다 약 4배 많은 프로젝트 경험을 보유하고 있는데, 이는 초기 고객으로부터 압도적으로 긍정적인 피드백을 얻고 있음을 보여준다.
과거에 고대역폭 디지털 진동 센서가 불가능했던 이유

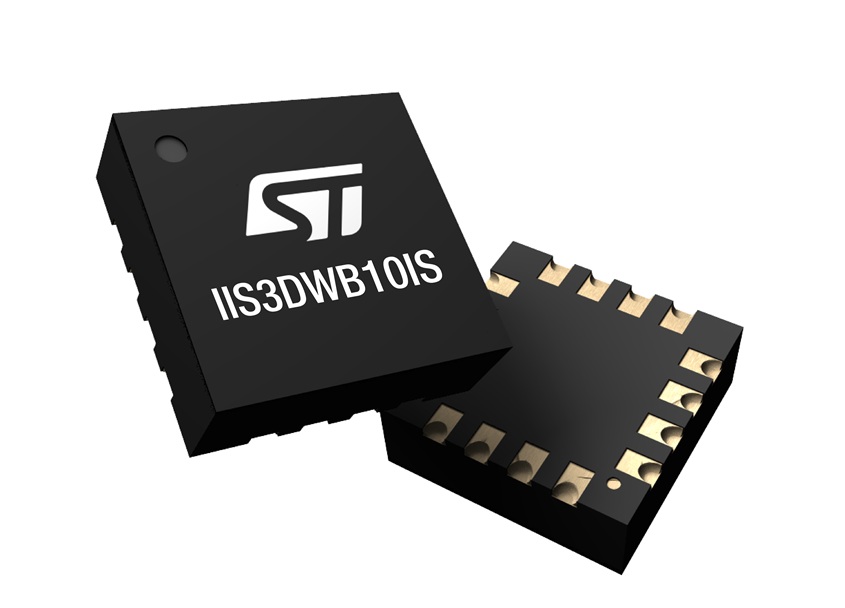

IIS3DWB10IS
진동 분석은 엣지 환경에서 머신러닝 구현을 지원하기 때문에 여전히 독보적인 기술이다. 신경망이 사용할 데이터를 수집하는 방법은 다양한데, 초기의 애플리케이션 일부는 이상 징후를 감지하기 위해 진동 모니터링에 의존했다. 진동 분석은 센서의 뛰어난 가성비, 간편한 사용법, 넓은 활용 범위 덕분에 유용했지만, 10kHz를 초과하는 주파수에서의 진동 감지가 매우 까다로워 엔지니어는 보조 압전 센서와 더 강력한 MCU를 사용하거나 감지 자체를 포기해야 했다. 높은 주파수를 감지하려면 훨씬 더 복잡한 센싱 소자와 엄청난 샘플링 속도를 처리할 수 있는 ASIC이 필요하기 때문이다.
IIS3DWB10IS의 차별점
새로운 아키텍처
IIS3DWB10IS는 독자적인 아키텍처와 ASIC을 제공해 진동 센서의 고유한 문제를 해결한다.
이 아키텍처는 매립형 폴리실리콘 층 위에 하나가 아닌 두 개의 에피택셜 층을 추가하는 완전히 새로운 리소그래피 공정 덕분에 가능해졌다. 이러한 아키텍처 설계에는 구조적 어려움이 있어 경쟁사 제품은 더 단순한 접근 방식을 채택하지만, ST는 MEMS 제조 분야에서 쌓아온 수십 년의 경험 덕분에 이러한 한계를 극복하며 업계 유일 제품을 개발할 수 있었다.

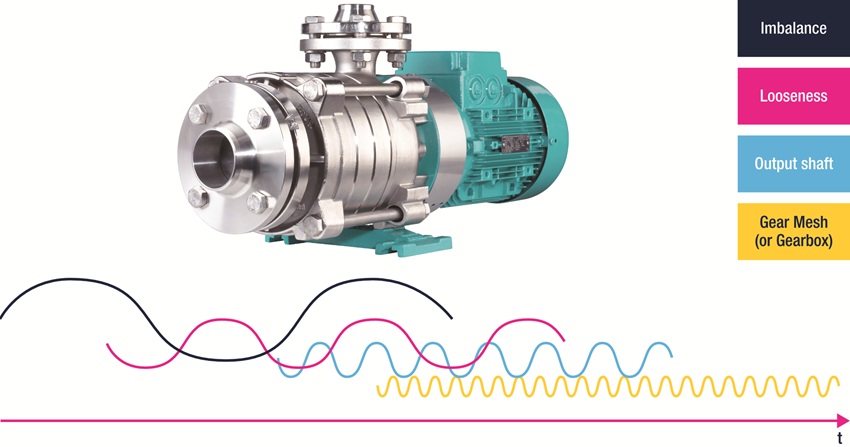

산업용 애플리케이션의 진동 분석에 대한 간단한 모델
ISPU 2.0
IIS3DWB10IS 구현을 가능하게 한 또 다른 중대한 혁신은 ‘ISPU’ 탑재다. ISPU는 자체 RAM을 갖춘 32비트 RISC 아키텍처로 병목 현상을 줄여, 고주파 진동 감지 시 수집하는 방대한 양의 정보를 처리해준다. 상태 모니터링 애플리케이션에 필수적인 FFT 및 RMS 실시간 연산을 최적화하기 위한 하드웨어 부동소수점 장치도 탑재해, 깊은 수준의 접근이 가능하도록 C 언어 프로그래밍 환경을 지원한다. 그 결과, 시스템은 호스트 MCU가 관여하기 전에 더 많은 작업을 처리할 수 있어 에너지 효율성이 향상된다.
엔지니어링 관점에서 IIS3DWB10IS가 제공하는 효용성
낮은 노이즈 수준
데이터 시트와 기술적 설명 이면에는 IIS3DWB10IS의 초기 도입 고객으로부터 긍정적인 반응을 이끌어낸 두 가지 실질적인 요인이 있다.
첫째, 동급 최초의 디지털 진동 센서임에도 불구하고, 훨씬 더 비싼 압전식 대체품과도 대등하게 경쟁할 수 있다. IIS3DWB10IS의 노이즈 밀도가 35μg/√Hz라는 점에서도 큰 효용성을 제공한다. 기존 압전 센서만큼 낮은 수준은 아니지만, 대부분의 엔지니어가 목표로 삼는 50μg/√Hz를 크게 밑도는 수치이다. 한편, IIS3DWB10IS는 설계를 대폭 간소화하고 부품 원가(BOM)를 현저히 줄여준다. 이러한 장단점의 균형 덕분에 많은 팀이 ST의 제품을 선택했다.
방대한 범위
IIS3DWB10IS는 노이즈 증가 없이 ±50에서 ±200g까지 사용자가 직접 선택할 수 있는 방대한 대역폭을 지원한다. 덕분에 팀은 하나의 기기로 광범위한 애플리케이션에 대응할 수 있다.
대부분의 산업용 애플리케이션은 ±50g의 범위와 125ºC의 최대 작동 온도를 요구하지만, 다수의 경쟁 솔루션은 신호 대 잡음비를 유지하기 위해 범위를 제한한다. IIS3DWB10IS는 독보적인 고대역폭을 제공하고 이러한 온도 조건을 지원할 뿐만 아니라 기대 이상의 성능을 갖춰, 대부분의 팀은 모든 사용 사례에 대해 단 하나의 부품만 검증하면 된다.
IIS3DWB10IS에 대해 자세히 알아보기. 원문은 에서 확인할 수 있다.
