– 조명 애플리케이션의 효율 향상 및 크기 소형화

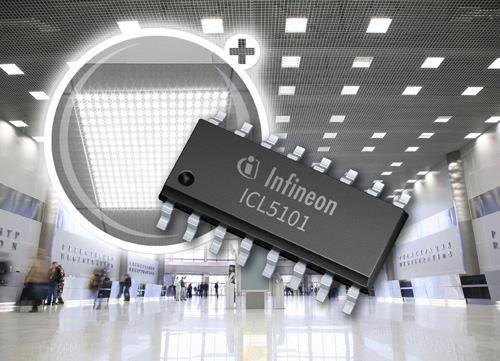

인피니언 테크놀로지스(코리아 대표이사 이승수)는 40W~300W 범위의 조명 시스템을 위한 조명 제어 IC인 ICL5101을 출시했다. 시스템 비용을 낮추어 주는 새로운 고집적 고전압 공진 컨트롤러 ICL5101은 실내 및 옥외 LED 조명, 고천장 및 저천장 조명, 가로등 조명, 주차장 및 캐노피 조명, 사무실 조명, 소매점 및 매대 조명 등의 애플리케이션에 유용하다. 이러한 산업용 조명에서는 총 유지비용이 중요하며, 따라서 최대 95퍼센트의 에너지 효율을 달성하는 ICL5101이 지원하는 공진 토폴로지가 선호된다.

고집적 ICL5101은 별도의 PFC 및 공진 IC를 필요로 하는 여타 솔루션들과 비교해서 대략 25퍼센트 더 적은 부품을 이용해서 첨단 LED 드라이버를 설계할 수 있도록 한다. 그럼으로써 더 신뢰성이 뛰어난 디자인으로 폼팩터를 소형화할 수 있고, PCB 레이아웃 복잡성을 줄이고, 비용을 낮출 수 있다. ICL5101은 하프 브리지와 PFC 게이트 드라이버를 통합하고 있다. ICL5101의 모든 동작 파라미터를 간단히 저항을 이용해서 조정할 수 있으므로 낮은 비용으로, 그러면서도 안정적으로 신뢰할 수 있게 파라미터 설정을 할 수 있다. 뿐만 아니라 -40°C~+125°C의 확장된 접합부 온도 범위를 지원하므로 옥외 사용이 가능하다.

LED 컨트롤러인 ICL5101은 LLC 등 공진 컨버터 토폴로지를 제어할 수 있도록 설계되었다. 통합된 디지털 PFC 스테이지는 CrCM(critical conduction mode) 및 DCM(discontinuous conduction mode)에서 동작하므로, 디밍을 할때와 같이 경부하 조건 시에 지극히 안정적인 레귤레이션을 가능하게 한다. 또한 LED 조명을 공칭 부하의 100%에서부터 0.1%에 이르기까지 매우 넓은 범위에 걸쳐서 디밍할 수 있다. 오늘날 첨단 디밍은 통상적으로 100%에서부터 5%까지이다. 뿐만 아니라 ICL5101은 어떤 조건에서든 200ms 이내에 매우 빠르게 조명을 켤 수 있다.

ICL5101의 조정가능 PFC 스테이지는 넓은 라인 입력 전압 범위에 걸쳐서 10퍼센트 미만의 낮은 THD(총 고조파 왜곡)와 0.99 이상의 높은 역률을 달성하여 높은 전력 품질을 제공한다. 따라서 조명 업체들은 에너지 효율 규격을 수월하게 충족할 수 있다. 뿐만 아니라 ICL5101은 라인 전압 변동에 대해서 출력이 지극히 안정적이다. 또한 외부 과열 보호와 커패시티브 부하 보호 등 포괄적인 보호 기능을 통합함으로써 결함 조건을 검출하고 시스템 안정성을 향상시킨다.

ICL5101을 출시함으로써 인피니언은 고효율 드라이버 솔루션 분야에서 자사의 기술적 우위를 다시 한번 입증하였다. 최근에는 ILD6150 스텝다운 드라이버 IC가 2015년도 LEDs Magazine이 선정하는 사파이어 상의 “IC 및 전자 소자” 부문 최종 후보로 선정되기도 하였다. 조명에 이용하기 위한 인피니언의 에너지 효율적인 반도체 솔루션에 관한 자세한 내용은 http://www.infineon.com/lighting에서 제공된다.

공급

ICL5101 공진 컨트롤러 IC는 소형 PG-DSO-16 패키지로 제공되며, ICL5101 평가 보드도 제공한다. 이 보드는 85~305VAC의 넓은 입력 전압 범위로 54VDC의 안정적인 출력 전압을 제공한다. 110W의 출력 전력을 지원하며, 저항 설정만으로 간편하게 구성할 수 있다. 이 제품에 관한 더 자세한 내용은 www.infineon.com/ICL5101에서 볼 수 있다.
