스탠바이 전류를 낮게 억제하여 어플리케이션 대기 시의 저전력화에 크게 기여
로옴(ROHM) 주식회사는 냉장고나 에어컨 등 백색가전을 비롯하여, 민생기기 및 산업기기용 DC Brush 모터의 구동에 폭넓게 대응하는 범용 모터 드라이버 IC를 개발했다고 밝혔다.

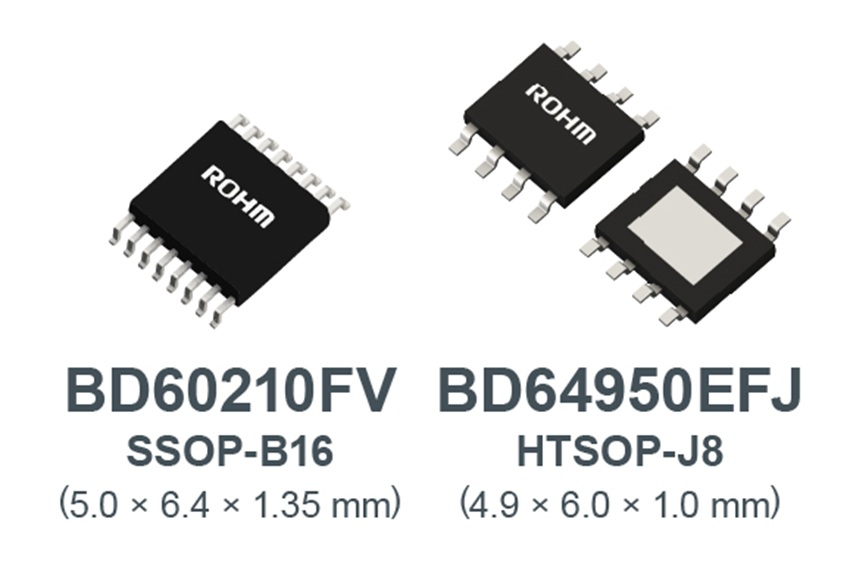

두 제품(BD60210FV, 20V 내압/2ch 및 BD64950EFJ, 40V 내압/1ch) 모두 범용성이 높은 패키지를 채용하여, 새로운 설계에 도입하는 것뿐만 아니라, 회로 변경이나 파생 모델로의 전개, 설계 공통화에 높은 효과를 발휘한다. 또한, 스탠바이 전류를 낮게 억제하여 (Typ : 0.0μA, Max ： 1.0μA), 어플리케이션 대기 시의 저전력화에 크게 기여한다고 업체 측은 밝혔다.
BD60210FV는 DC Brush 모터 2개 또는 스테핑 모터 1개의 구동이 가능한 H-bridge 2회로 (2ch)의 다이렉트 PWM 제어 타입 모터 드라이버다. 승압이 필요하지 않은 H-bridge 회로 구성으로, 외장 부품을 최소한으로 억제하여 스페이스 절약 및 설계 간소화에 기여한다.
BD64950EFJ는 H-bridge 1회로 (1ch)로, 다이렉트 PWM 제어 및 정전류 PWM 제어의 두가지 방식에 대응한다. 낮은 ON 저항 설계로 발열을 억제하여, 효율적인 모터 구동을 실현할 수 있다. 또한, 40V 내압으로 고전압 (24V) 구동이 요구되는 DC Brush 모터에 대응할 수 있다.
