힐셔, PROFINET 미디어 리던던시 프로토콜 기능 지원해
  • 2021-04-14
  • 박종배 기자, jbpark@elec4.co.kr

힐셔(Hilscher)는 PC 카드 및 임베디드 모듈, ASIC와 같은 PROFINET IO 컨트롤러 제품에 손쉽게 적용해 사용할 수 있는 PROFINET 미디어 리던던시 프로토콜(MRP: Media Redundancy Protocol) 기능을 지원한다고 밝혔다.



PROFINET 프로토콜에는 시스템 엔지니어들이 뛰어난 가용성과 고장 안전(Fail-Safe) 기능을 갖춘 결정론적 산업용 이더넷 네트워크를 구축하기 위한 신뢰할 수 있는 여러 기능이 있다.

특히 링 토폴로지(Ring Topology)는 열악한 환경에서 200ms 미만의 빠른 복구 시간을 제공할 수 있는 최첨단 기술이다. 이러한 기술을 PROFINET RT 네트워크에 사용하기 위해서는 이 프로토콜의 특정 기능 중 하나인 PROFINET 미디어 리던던시 프로토콜이 매우 중요하다.

PROFINET RT 네트워크의 장치들은 일반적으로 선형 또는 스타 토폴로지(Star Topology)로 구성된 장치와 장비 컨트롤러 사이의 상태, 제어 및 진단 정보를 통신한다. 그러나 중앙 장치에 장애가 발생하면 최악의 경우 전체 네트워크에 심각한 영향을 미치게 된다. 따라서 네트워크 가용성을 보장하기 위해 이더넷 환경에서는 일반적으로 사용하지 않는 링 토폴로지를 대안으로 적용하는 경우가 많다. 미디어 리던던시 프로토콜은 PROFINET IO RT 네트워크에서 이러한 링 토폴로지를 사용할 수 있도록 해주며, 단일 오류들을 보상할 수 있다.

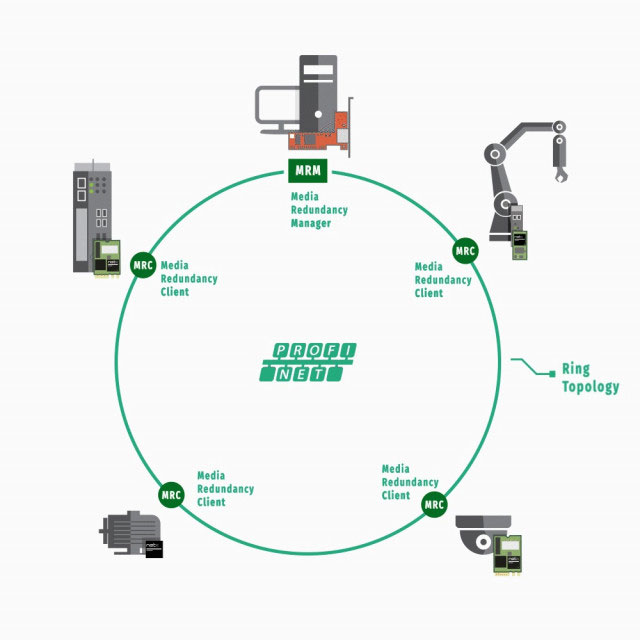

미디어 리던던시 프로토콜은 적절한 동작 유지를 위해 항상 링 토폴로지를 모니터링하는 미디어 리던던시 매니저(MRM: Media Redundancy Manager)를 사용하는 데 만약 네트워크 오류가 등록된 경우 라인 토폴로지로 네트워크를 재배치하는 정보를 미디어 리던던시 클라이언트(MRC: Media Redundancy Clients)에 제공하도록 설계됐다.

힐셔의 모든 PROFINET IO 컨트롤러 제품은 PROFINET IO 네트워크에서 미디어 리던던시 프로토콜 매니저 역할을 수행할 수 있다. 또한 모든 PROFINET IO 장치 제품에는 미디어 리던던시 프로토콜 클라이언트 기능이 포함됐다.

<저작권자(c)스마트앤컴퍼니. 무단전재-재배포금지>
