ADI, 수퍼커패시터 백업 전력관리 시스템 출시

  • 2018-08-01
  • 신윤오 기자, yoshin@elec4.co.kr

높은 통합 수준의 2.5A 백업 전력 매니저 출시
수퍼커패시터를 위한 고효율 충전 및 시스템 백업 기능


아나로그디바이스(지사장 홍사곽)는 주전원에 오류가 발생했을 때 반드시 활성상태를 유지해야 하는 2.9V ~ 5.5V 전원 레일을 위한 완벽한 수퍼커패시터 백업 전력관리 시스템인 Power by Linear™  LTC4041을 출시한다고 밝혔다.

수퍼커패시터는 배터리보다 높은 전력 밀도를 갖고 있기 때문에 짧은 기간 동안 높은 피크 전력 백업을 요구하는 시스템에 이상적이다.


LTC4041 제품 페이지 열람, 데이터시트 다운로드, 샘플 및 평가보드 주문은 http://www.analog.com/LTC4041 참조

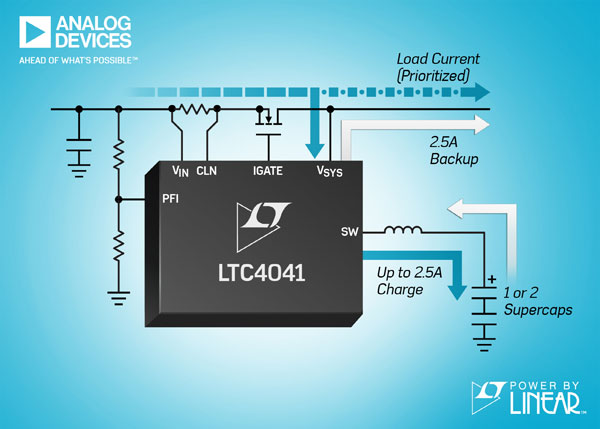

LTC4041은 내장된 양방향 동기식 컨버터를 사용하여 고효율 스텝다운 수퍼커패시터 충전 기능과 함께 고전류 고효율 부스트 백업 전력을 제공한다. 외부 전력 사용이 가능할 경우, 이 디바이스는 시스템 부하에 우선 순위를 두면서 1~2개의 수퍼커패시터 셀을 위한 스텝다운 배터리 충전기로서 동작한다. 입력 전원이 조절가능한 PFI(power-fail input) 임계값 이하로 떨어지면, LTC4041은 스텝업 레귤레이터로 동작을 전환하여 수퍼커패시터로부터 시스템 부하에 최대 2.5A까지 제공할 수 있다.

전원 오류(power fail) 사고가 발생할 경우, 이 디바이스의 PowerPath™ 제어 기능은 입력 전력과 백업 전력 사이에서 역 블록킹(reverse blocking) 과 끊김 없는 스위치오버 기능을 제공한다. LTC4041의 일반적인 애플리케이션에는 작동 유지 다잉 개스프(ride-through ‘dying gasp’) 전원 장치, 고전류 작동 유지 3V ~ 5V 무정전전원공급장치(UPS), 전력량계, 산업용 알람, 서버 및 SSD(solid-state drive)가 포함된다.

LTC4041은 외장 FET를 사용하여 60V가 넘는 입력 전압으로부터 IC를 보호하기 위한 과전압 보호(OVP) 기능을 옵션으로 제공한다. 내장된 수퍼커패시터 밸런싱 회로는 각각의 수퍼커패시터들이 똑 같은 전압을 유지할 수 있게 해주며, 각 수퍼커패시터의 최대 전압이 사전에 정해 놓은 임계값을 넘지 않도록 제한한다.

조절이 가능한 입력 전류 제한 기능은 배터리 충전 전류에서 시스템 부하 전류에 우선 순위를 두고, 제한된 전류 소스를 이용해 동작하도록 한다. 외부 불연속 스위치는 백업 시간 동안 시스템에서 1차 입력 전원을 절연시킨다. 또한 이 디바이스는 입력 전류 모니터링, 입력 전원 오류 표시기, 시스템 전원 오류 표시기도 제공한다.

LTC4041은 뛰어난 열 성능을 제공하기 위해 후면 금속 패드를 이용한 로우 프로파일(0.75mm) 24핀 4mm x 5mm QFN 패키지로 공급된다. 동작 온도 범위는 E 등급 및 I 등급 제품 모두 –40°C ~ 125°C이다.
