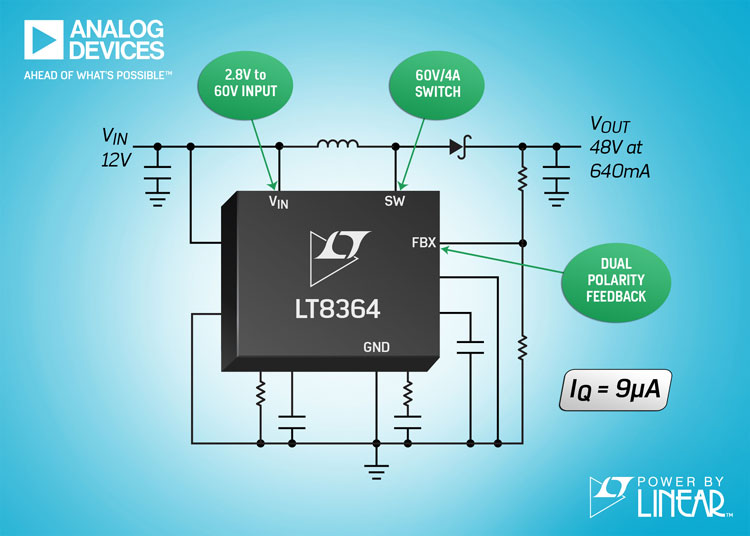

아나로그디바이스(지사장 홍사곽)는 4A 60V 스위치를 내장한 전류 모드 2MHz 스텝업 DC/DC 컨버터 신제품 Power by Linear™ LT8364를 출시했다고 밝혔다. LT8364는 2.8V ~ 60V의 입력 전압 범위에서 동작하며, 싱글셀 리튬이온 배터리부터 멀티셀 배터리 스택, 자동차용 입력 전원, 통신용 전원공급장치, 산업용 전력 레일에 이르는 광범위한 입력 전원의 애플리케이션에 활용될 수 있다.
LT8364 제품 페이지 열람, 데이터시트 다운로드, 샘플 및 평가보드 주문은 www.linear.com/product/LT8364 참조



LT8364는 부스트, SEPIC 또는 인버팅 컨버터로 구성할 수 있다. 스위칭 주파수는 300kHz ~ 2MHz 사이에서 프로그램이 가능하여 설계자가 외부 부품의 크기를 최소화하고, AM 라디오 같은 핵심 주파수 대역을 피할 수 있게 해준다. 2MHz의 스위칭 주파수에서 90% 이상의 효율을 제공한다. 버스트 모드(Burst Mode®) 동작은 대기 전류 소모를 9µA로 낮추면서 출력 리플을 15mVP-P 이하로 유지한다. 이 제품은 4mm x 3mm DFN 또는 고전압 MSOP-16E 패키지로 제공되며, 소형 외부 부품들과 함께 사용되기 때문에 매우 컴팩트한 풋프린트를 보장하면서 솔루션 비용을 최소화한다.

LT8364는 100mΩ의 파워 스위치로 95% 이상의 효율을 제공한다. 대역확산 주파수 변조 기법으로 EMI 문제를 최소화 한다. 출력이 포지티브(+)이든 네거티브(-)이든 상관 없이 하나의 피드백 저항으로 출력 전압을 설정할 수 있어 핀 수를 최소화할 수 있다. 이 외에도 외부 동기화, 프로그래머블 UVLO(under voltage lockout), 주파수 폴드백, 프로그래머블 소프트 스타트 기능 등을 지원한다.

LT8364EDE는 4mm x 3mm DFN-12 패키지로, LT8364EMSE는 고전압 MSOP-16E(고전압용으로 4개의 핀이 제거됨) 패키지로 각각 제공된다. 산업용 온도(-40°C ~ 125°C) 버전인 LT8364IDE와 LT8364IMSE, 그리고 고온(–40°C ~ 150°C) 버전인 LT8364HDE와 LT8364HMSE도 공급 중이다. 현재 모든 버전의 재고 물량을 보유하고 있으며, 자세한 정보는 www.linear.com/product/LT8364 참조.

LT8364의 주요 특징:
- 폭 넓은 입력 전압 범위: 2.8V ~ 60V
- 4A, 60V 파워 스위치 내장
- 초저 대기전류 및 낮은 리플이 특징인 버스트 모드 동작으로 IQ = 9μA 구현
- 보다 높은 효율을 위한 BIAS 핀 제공
- 단일 피드백 저항으로 포지티브 또는 네거티브 출력 전압 프로그래밍 가능
- 프로그램 및 외부 클럭과 의동기화가 가능한 주파수: 300kHz ~ 2MHz
- EMI를 낮추기 위해 대역확산 주파수 변조 기법 지원
- 열 성능이 강화된 12핀 4mm × 3mm DFN 패키지와 고전압용으로 핀 간 이격거리를 만족하는 16핀 MSOP 패키지의 두 가지 버전으로 제공
