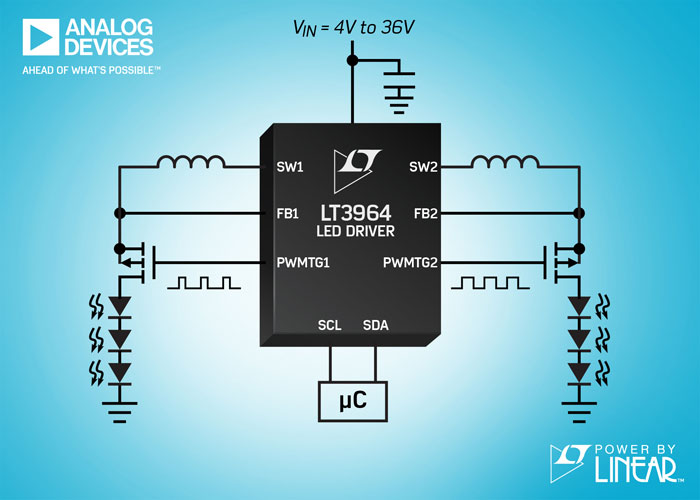

아나로그디바이스(지사장 홍사곽)는 40V, 1.6A 전원 스위치와 I2C 인터페이스를 내장하여 LED 디밍 제어를 간소화 하는 듀얼 채널 36V 고효율 동기식 스텝다운 LED 드라이버 신제품 Power by Linear™ LT3964를 출시했다고 밝혔다. LT3964는 4V ~ 36V까지 입력 전압 범위가 넓고 최대 2MHz의 스위칭 주파수를 지원하며 독립적으로 제어되는 2개의 LED 드라이버가 특징인 고집적 컴팩트 솔루션으로서, 필요한 외부 부품 수도 적다.

LT3964는 고정 주파수 전류 모드 제어 방식으로 동작하며, 자동차와 산업용 및 건축 조명 분야에서 최적의 LED 조명을 제공할 수 있도록 정확한 전류 제어가 가능한 정전류(constant-current), 정전압(constant-voltage) 소스로서 동작한다. 동기식 동작은 최대 전류 부하일 때 두 채널 모두에서 94% 이상의 효율을 나타낸다.



LT3964의 400kHz I2C 인터페이스는 디지털 PWM 디밍을 크게 간소화한다. 마이크로컨트롤러로부터 LED 드라이버로의 PWM 신호가 필요 없으며, 그 대신 내부 레지스터는 내부 클럭과 동기된, 요구되는 디밍 듀티 사이클로 프로그램 되어야 한다. 이 인터페이스는 최대 8192:1의 디밍 비율을 제공하며, PWM 신호와 내부 오실레이터가 동기화 되지 않을 때 발생하는 비트 주파수(beat frequency)를 제거한다. 아날로그 디밍을 이용할 경우, I2C 설정이 가능한 8bit 환산계수(scale factor)로 제어 전압 대 LED 전류 비율을 설정함으로써 아날로그 디밍을 더욱 정교하게 제어할 수 있다. 1000:1 외부 PWM 디밍과 10:1 아날로그 디밍 비율도 제공된다.

LT3964의 스위칭 주파수는 200kHz ~ 2MHz 범위에서 설정하거나 또는 외부 클럭 신호에 맞춰 동기화할 수도 있다. LED 드라이버 보호 기능으로는LED단선 및 단락 결함 감지, LED 과전류 및 과전압 감지 기능이 지원되는데, 이들은 모두 I²C 인터페이스를 통해 보고될 수 있다. 이 외에 추가적인 보호 기능으로 과열 방지(thermal shutdown) 기능도 지원된다.

LT3964EUHE는 열 성능 강화 36핀 5mm x 6mm QFN 패키지로 공급된다. 온도 등급에 따라 3가지 종류의 제품이 제공되는데, 확장형 및 산업용 등급은 -40°C ~ 125°C(접합)에서, 고온 등급은 -40°C ~ 150°C에서 각각 동작한다. 자세한 정보는www.linear.com/product/LT3964 참조.

LT3964의 주요 특징:
· 2개의 독립된 동기식 스텝다운 모놀리식 LED 드라이버
· 채널당 1.6A의 출력 전류
· I²C 인터페이스로 디밍 설정과 결함 모니터링 가능
· 최대 8192:1 비율로 I2C 트루 컬러 PWM 디밍
· 최대 2MHz의 스위칭 주파수 지원
