ADI, 100% 듀티 사이클의 고속 60V 하이 사이드 N 채널 MOSFET 드라이버

  • 2017-09-08 오후 12:32:49
  • 박종배 기자, jbpark@elec4.co.kr

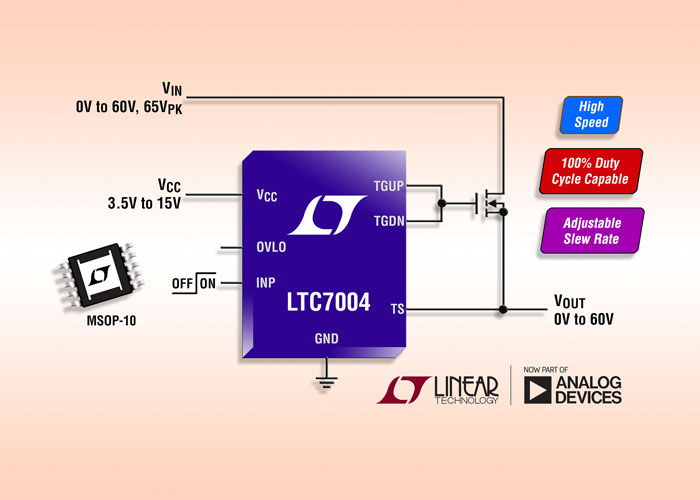

아나로그디바이스는 최대 60V 공급 전압까지 동작하는 고속 하이 사이드 N 채널 MOSFET 드라이버 신제품 LTC7004를 출시한다고 밝혔다. 신제품의 내부 차지 펌프는 외부 N 채널 MOSFET 스위치를 완벽하게 구동하여 항상 온(ON) 상태를 유지할 수 있게 해준다. LTC7004의 강력한 1Ω 게이트 드라이버는 게이트 커패시턴스가 큰 MOSFET을 매우 짧은 전환 시간과 35ns의 전파 지연 내에 손쉽게 구동할 수 있어, 고주파 스위칭 애플리케이션과 무접점 스위치(static switch) 애플리케이션 모두에 적합하다.



LTC7004는 접지 기반(ground-referenced)의 저전압 디지털 입력 신호로 신속히 하이사이드 N 채널 파워 MOSFET을 구동하며, 이때 MOSFET의 드레인 전압은 0V ~ 60V(65V abs max)까지 허용되도록 설계됐다. LTC7004는 조절 가능한 저전압 록아웃(undervoltage lockout, UVLO)을 지원하며, 3.5V ~ 15V의 드라이버 바이어스 공급 전압 범위에서 동작한다. 상승 및 하강 속도가 13ns로 매우 빨라 1,000pF의 부하를 구동할 때 스위칭 손실을 최소화 할 수 있다. 이 외에 조절 가능한 턴온 슬루 레이트(turn-on slew rate)와 과전압 록아웃(overvoltage lockout, OVLO) 기능을 지원한다.

LTC7004는 고전압용 이격 거리가 고려된 MSOP-10 패키지로 제공된다. 이 제품은 온도 범위가 확대된 -40°C ~ 125°C의 산업용 버전, -40°C ~ 150°C의 고온 자동차 버전, 그리고 -55°C ~ 150°C의 군용 버전으로 구성되는 3가지 온도 등급으로 제공된다. 제품 가격은 1,000개 수량을 기준으로 개당 2.05달러에서 시작한다. 자세한 정보는 www.linear.com/product/LTC7004 참조.

LTC7004의 주요 특징

폭 넓은 VIN 동작 범위: 0V ~ 60V (65V Abs Max)
100% 듀티 사이클 기능을 위한 내부 차지 펌프
빠른 턴온/턴오프 시간을 위한 1Ω의 풀다운, 2.2Ω의 풀업
35ns의 빠른 전파 지연
조절 가능한 턴온 슬루 레이트
3.5V ~ 15V의 게이트 드라이버 공급 전압
조절 가능한 드라이버 공급 VCC UVLO
조절 가능한 VIN OVLO
CMOS 호환 입력
