리니어 테크놀로지, 동시 샘플링 가능한 고속 16비트 1.5Msps/채널 8채널 SAR ADC 출시

나이퀴스트 주파수까지 AC 성능 유지
  • 2016-12-15
  • 박종배 기자, jbpark@elec4.co.kr

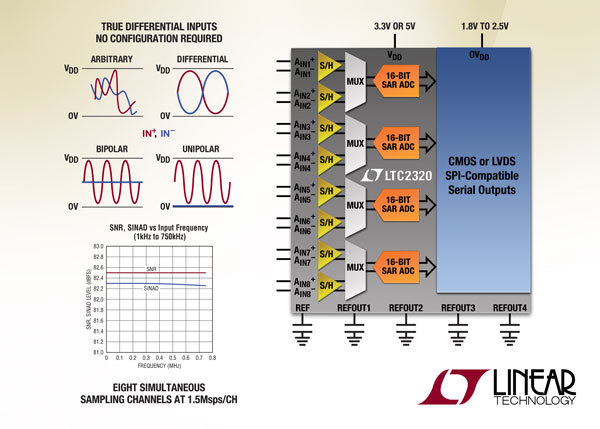

리니어 테크놀로지 코리아(대표 홍사곽)는 레일투레일 입력 공통모드 범위를 지원하는 8개의 동시 샘플링 채널이 특징인, 채널당 1.5 Msps 성능의 16비트 무지연 SAR(successive approximation register) ADC 신제품(LTC2320-16)을 출시한다고 밝혔다. LTC2320-16은 차동, 단극 또는 양극성 아날로그 입력 신호뿐 아니라 임의 입력 신호를 완벽하게 받아들이고, 나이퀴스트(Nyquist) 주파수까지 입력 신호를 샘플링 할 때 82 dB의 신호대잡음비(SNR)와 102 dB의 높은 공통모드 제거비(CMRR)를 유지하는 유연한 아날로그 프런트엔드(AFE)가 특징이다. LTC2320은 이처럼 입력 대역폭이 넓어서 750 kHz의 나이퀴스트 주파수까지 입력 신호의 디지털화가 가능하다.

LTC2320-16은 드리프트가 낮고 20 ppm/℃의 최대 온도 계수를 보증하는 정밀 밴드갭 레퍼런스를 55 mm2 크기의 작은 QFN-52 패키지에 통합하고 있어 밀집도가 높은 설계에서 PCB 공간을 절감할 수 있다. 또다른 방법으로는 내부 레퍼런스가 두 개 채널로 구성되는 각각의 쌍에 대해 최대 4개의 별도 외부 레퍼런스로 오버드라이브함으로써 애플리케이션의 입력 범위를 최적화할 수 있다. LTC2320-16은 시장에 출시된 다른 옥탈 SAR ADC와 비교할 때 3배 더 빠른 샘플링 속도와 가장 낮은 전력 소모 특성을 제공한다.



LTC2320-16은 채널당 최대 5Msps의 샘플링 레이트를 제공하는 싱글, 듀얼, 쿼드 및 옥탈 옵션의 16비트, 14비트, 12비트 SAR ADC 제품군 중에서 가장 선도적인 제품이다. 전체 제품군은 폭넓은 입력 공통모드 범위에 대해 8.192VP-P~10VP-P의 진정한 차동 입력 디지털 신호를 받아들이는데, 입력 신호 유형에 대해 어떠한 구성도 필요 없어 입력 신호 체인에 유연성을 보장한다.

이 완벽한 LTC2320 SAR ADC 제품군은 유연한 3.3V 또는 5V 출력 옵션과 CMOS 또는 LVDS 고속 SPI 호환 직렬 인터페이스 옵션을 제공하기 때문에 산업용, 의료기기, 통신 시스템 및 배터리 구동 시스템을 포함한 광범위한 고속 및 공간 제한적 애플리케이션에 이상적이다.

LTC2320-16은 현재 상용, 산업용 및 자동차용(-40~125℃) 온도 등급으로 공급되고 있다.

  ● LTC2320-16의 주요 특징

  • 1.5 Msps/Ch 스루풋 레이트
  • 8개의 동시 샘플링 채널
  • ±2LSB INL(Typ)
  • 보증된 16비트, 미싱 코드(Missing Codes) 없음
  • 레일투레일 공통모드를 가진 8.192VP-P의 진정한 차동 입력
  • fIN=500 kHz일 때 82 dB의 SNR(Typ)
  • fIN=500 kHz일 때 -90 dB THD(Typ)
  • 125°C까지 동작 보장
  • 단일 3.3V 또는 5V 출력
  • 낮은 드리프트(최대 20 ppm/℃)의 2.048V 또는 4.096V 내부 레퍼런스
  • 1.8V 및 2.5V I/O 전압
  • CMOS 또는 LVDS SPI-호환 직렬 I/O
  • 채널당 20 mW의 전력 소모 (통상 5V 동작시)
  • 소형 52핀 7 mm×8 mm QFN 패키지
