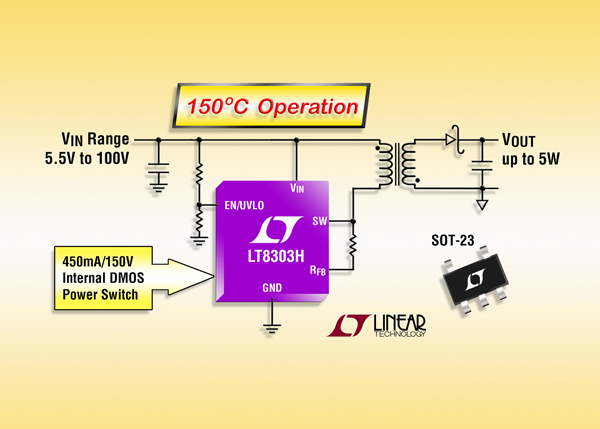

리니어 테크놀로지(지사장 홍사곽)는 150℃ 고온 동작을 보장하는 모놀리식 플라이백 레귤레이터인 LT8303의 H-등급 제품을 출시한다고 밝혔다. 신제품은 1차측 플라이백 파형에서 절연된 출력 전압을 직접 샘플링하기 때문에, 출력 레귤레이션을 위한 별도의 옵토 아이솔레이터나 보조 권선을 사용할 필요가 없다. LT8303은 5.5~100V의 입력 전압 범위에서 동작하고, 0.45A/150V의 DMOS 전력 스위치를 내장하여 최대 5W의 출력 전력을 제공하므로 텔레콤, 데이터통신, 자동차, 산업, 의료, 군용 등 광범위한 애플리케이션에 활용될 수 있다.
출력 전압은 단지 1개의 외부 저항과 변압기 권선비(Transformer Turns Ratio)만으로 설정이 가능하다. 데이터시트에 표시된 다수의 변압기 기성품들은 다양한 애플리케이션에 활용할 수 있다. LT8303은 가변 주파수 전류 모드 제어 스위칭 원리인 바운더리 모드(Boundary Mode)로 동작해 통상 ±1%의 출력 전압 부하 및 라인 레귤레이션 특성을 나타낸다.
.jpg "201702010(0).jpg")
바운더리 모드는 동급의 연속 전류모드(Continuous Conduction Mode: CCM) 설계에 비해 더 작은 변압기를 사용할 수 있게 해준다. LT8303은 집적도가 높을 뿐 아니라 리플이 낮은 버스트 모드(Burst Mode®) 동작을 활용하기 때문에 사용하기가 쉽고 부품 수가 적게 들며, 절연형 전력 공급을 위한 고효율 애플리케이션 솔루션을 제공한다.
이 외에도 출력 과부하 및 단락회로 보호 기능, 70 μA 무부하 동작 대기 전류, 내부 루프 보상, 정확한 인에이블 및 히스테리시스가 내장된 저전압 록아웃(UnderVoltage LockOut, UVLO) 기능을 지원한다.
LT8303H는 -40~150℃의 접합온도 범위에서 동작하며, TSOT-23 패키지로 제공된다.
● LT8303H의 주요 특징
|
