[제품 리뷰] 로옴, 파워디바이스 검증하는 최첨단 Web 시뮬레이션 툴

  • 2020-02-28
  • 박종배 기자, jbpark@elec4.co.kr

로옴(ROHM) 주식회사(www.rohm.co.kr)는 자동차 및 산업기기 등의 전자 회로 설계자 및 시스템 설계자를 위해, 파워 디바이스 (파워 반도체)와 구동 IC • 전원 IC 등을, 솔루션 회로 상에서 일괄적으로 검증할 수 있는 Web 시뮬레이션 툴 「ROHM Solution Simulator」를 개발하고, 이에 대응하는 44종류의 솔루션 회로를 로옴 공식 Web 사이트에 공개했다.

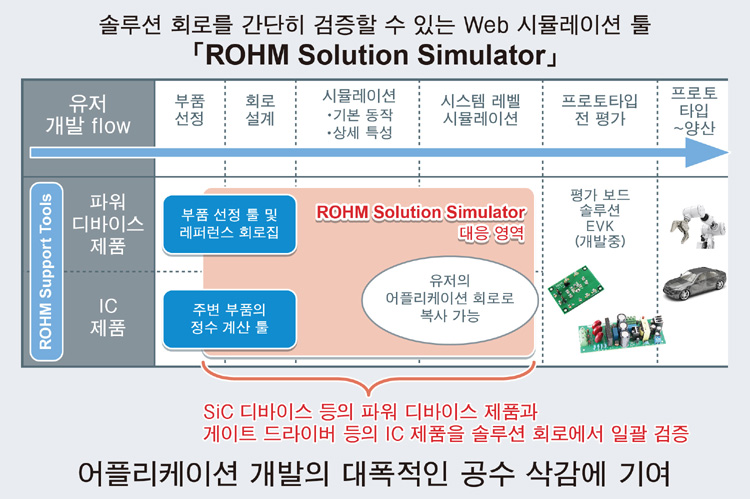

「ROHM Solution Simulator」는 로옴 공식 Web 사이트 상에서 동작하는 전자 회로 시뮬레이션 툴이다. 부품 선정 및 디바이스 단품 검증 등의 개발 초기 단계부터 시스템 레벨의 검증 단계까지 폭넓게 Web 상에서 시뮬레이션할 수 있다. 로옴이 제공하는 SiC 디바이스 등의 파워 디바이스 제품과 구동 IC • 전원 IC 등의 IC 제품을, 실제 환경에 가까운 솔루션 회로에서 빠르고 간단하게 일괄 검증할 수 있어, 어플리케이션 개발의 대폭적인 공수 (공정 및 시간) 삭감에 기여한다.

또한, 본 시뮬레이터는 전자 설계 자동화 소프트웨어 업계의 유명 기업으로, 자동차 업계와 산업기기 업계에서 폭넓은 실적을 보유한 Mentor, a Siemens Business (이하, Mentor)의 시뮬레이션 플랫폼 「SystemVision Cloud (SVC)」를 채용하여 개발했다. 따라서 SVC 어카운트를 보유한 유저는 「ROHM Solution Simulator」로 실행한 시뮬레이션 데이터를 자신의 SVC 환경 (워크 스페이스)에 반영함으로써, 실제 사용에 한층 더 가까운 환경에서 검증할 수 있다.

Mentor의 SystemVision Cloud 프로덕트 매니저, Darrell Teegarden씨는 「로옴은 SystemVision의 멀티 도메인 클라우드 플랫폼 상에 구축된 포괄적인 온라인 솔루션을 제공함으로써, 고객의 개발 기간과 비용 삭감에 기여할 수 있습니다. 로옴은 향후 SystemVision Cloud 환경에서 동작하는 디바이스 모델과 레퍼런스 회로의 유지 및 강화에 주력함으로써, 고객의 과제 해결에 한층 더 기여할 수 있을 것이라고 생각합니다.」라고 코멘트 했다.

이 시뮬레이터는 로옴의 공식 Web 사이트에서 고객 등록 절차를 거치면, 무상으로 사용 가능하다. 또한, 하기의 ROHM Solution Simulator 특설 사이트에서는 시뮬레이터 접속 방법과 사용 시에 필요한 자료도 공개하고 있다.

ROHM Solution Simulator 특설 사이트 https://www.rohm.co.kr/solution-simulator

앞으로도 로옴은 「ROHM Solution Simulator」에 대응하는 솔루션 회로와 대응 제품을 추가하여, 시뮬레이션한 회로를 그대로 평가할 수 있는 「솔루션 EVK (평가 kit)」도 일부 제공함으로써, 어플리케이션 개발의 한차원 높은 공수 삭감과 평가 트러블의 미연 방지에 기여해 나갈 것이다.



어떻게 만들었나

자동차 및 산업기기뿐만 아니라, 모든 어플리케이션 개발에 있어서, 개발 공수 삭감을 목적으로, 프로토타입 전에 시뮬레이션을 활용하고 있다. 전자 회로 기판의 설계에 있어서도 시뮬레이션은 부품 선정의 번거로움을 줄이고, 실제 기기에서의 검증 전에 문제점을 추출할 수 있다. 따라서 기판의 프로토타입 • 평가에 관한 공수를 대폭적으로 삭감할 수 있다.

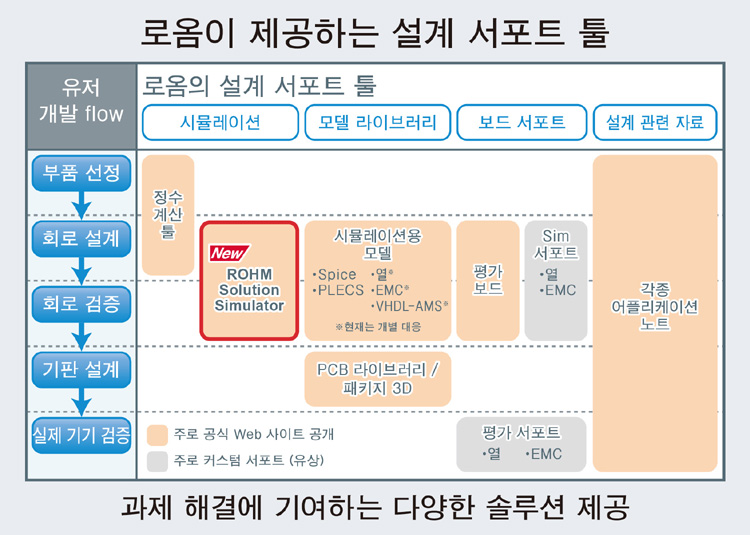

지금까지 로옴은, 시뮬레이션에서 제품의 전기적 특성을 충실히 재현하는 SPICE 모델이나, 발열 현상 • 방열 효과를 유체해석으로 검증하는 열 설계 서포트 등, 유저의 개발 flow에서 과제 해결에 기여하는 다양한 솔루션을 제공해 왔다. 최근에는 자동차 및 산업기기 분야용으로 대전력을 공급하는 파워 디바이스 제품과 파워 디바이스를 구동하는 IC 제품의 성능을 최대화시키는 어플리케이션 회로의 개발 • 서포트에 주력하고 있으며, 이번에는 새롭게 파워 디바이스 제품과 IC 제품을 일괄 검증할 수 있는 「ROHM Solution Simulator」를 개발했다. 그 중에서도 SiC 디바이스와 SiC를 구동하는 게이트 드라이버 IC의 일괄 검증은 업계에서도 최첨단 툴이라고 할 수 있다.

어떤 특징 있나

「ROHM Solution Simulator」는 전자 회로 설계자 • 시스템 설계자의 어플리케이션 개발 공수를 대폭적으로 삭감하는 하기의 특징을 구비하고 있다.

1. 어플리케이션 환경에 가까운 솔루션 회로로, 파워 디바이스와 IC의 일괄 검증 가능

「ROHM Solution Simulator」는 파워 디바이스 제품과 IC 제품의 일괄 검증이 가능한 Web 시뮬레이터로서, 로옴이 제공하는 SiC 디바이스 및 IGBT 등의 파워 디바이스 제품과 구동 IC • 전원 IC 등의 IC 제품을 실제의 어플리케이션 환경에 가까운 솔루션 회로로 빠르고 간단하게 검증할 수 있다. 디바이스 단품만으로는 확인할 수 없는 특성을 주변 회로를 포함하여 일괄적으로 시뮬레이션할 수 있으므로, 어플리케이션 개발의 대폭적인 공수 삭감에 기여한다.

현 시점에서 등록되어 있는 솔루션 회로는 44종류이며, 향후 솔루션 회로와 전원 IC 및 LED 드라이버 IC 등 대응 제품을 늘려나갈 예정이다. 또한, 열 시뮬레이션용 모델의 도입도 계획하고 있다.

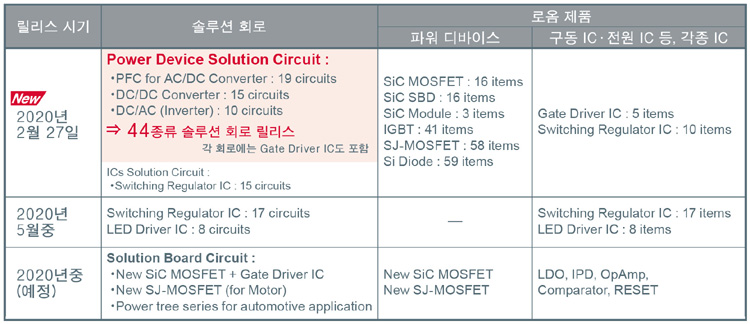

●제공 솔루션 회로와 제품 일람 (뉴스 릴리스 시점)



2. 시뮬레이션 데이터를 유저의 개발 환경에 반영 가능

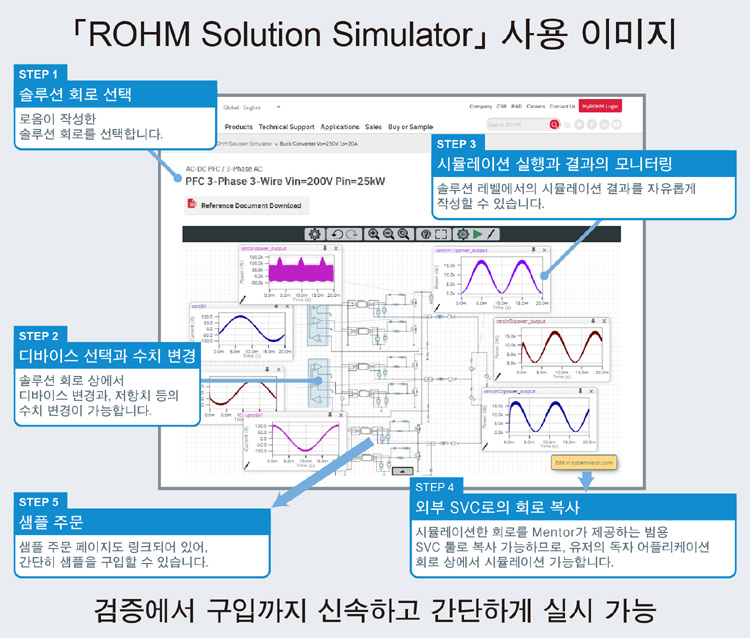

「ROHM Solution Simulator」는 Mentor의 시뮬레이션 플랫폼 「SystemVision Cloud (SVC)」를 채용하여 개발했다. 기존의 SVC 유저 또는 신규로 SVC 어카운트를 등록한 유저는 「ROHM Solution Simulator」를 통해 실행한 시뮬레이션 데이터를 자신의 SVC 환경 (워크 스페이스)에 반영함으로써, 커스터마이징 등을 포함하여 한층 더 실제 사용에 가까운 시스템 회로에서 검증할 수 있다.

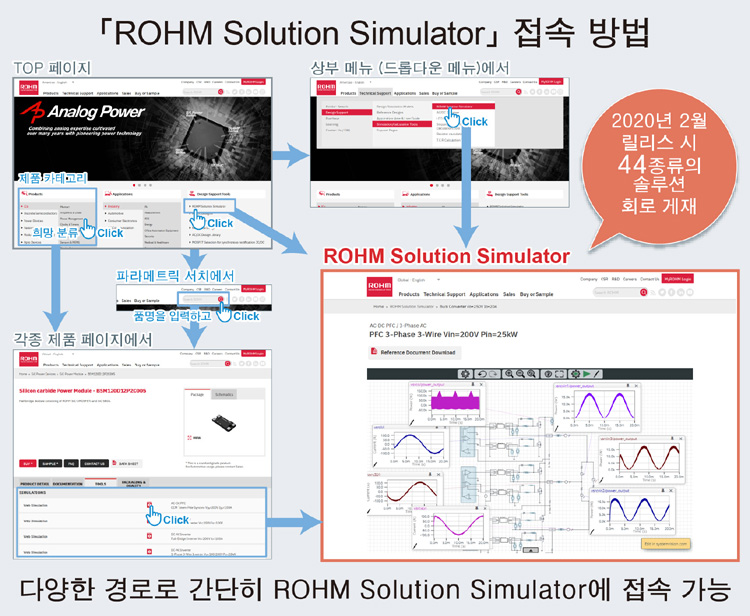

ROHM Solution Simulator 특설 페이지

ROHM Solution Simulator 특설 페이지에 접속하여, 유저 등록을 하는 것만으로, 간단히 ROHM Solution Simulator를 사용할 수 있다. 또한, ROHM Solution Simulator의 사용에 필요한 자료도 공개하고 있다.

ROHM Solution Simulator 특설 사이트 https://www.rohm.co.kr/solution-simulator





솔루션 EVK (평가 kit)

로옴은 향후 「ROHM Solution Simulator」에 등록되는 솔루션 회로와 더불어, 동일 회로를 그대로 평가할 수 있는 평가 kit 「솔루션 EVK」를 제공할 예정이다. 제1탄으로서, 차량용 전원 IC의 Power Tree Board를 릴리스했다. 이는 오토모티브 어플리케이션이 필요로 하는 전원 계통에 대해, 전원 IC를 최적의 구성으로 제안하는 것이다. 어플리케이션 개발 시에 트러블이 발생하기 쉬운 노이즈 (EMC) 설계 서포트 및 열 설계 서포트도 실시하고 있으므로, 시뮬레이션과 함께 설계 및 검증 툴로서 활용할 수 있다.

Mentor가 제공하는 SystemVision Cloud

SystemVision Cloud는 Mentor가 제공하는 최신 멀티 도메인 시뮬레이션을 실시할 수 있는 클라우드 타입의 소프트웨어 서비스 (SaaS)이다. 인터넷 브라우저를 통한 접속에 대응하므로, PC 환경이라면 언제 어디서나 회사에서와 동일하게 해석이 가능하며, 암호화된 VHDL / AMS, SPICE 모델을 서포트하고 있으므로 Mentor의 PCB 설계 환경 (Xpedition™ 시리즈)으로의 인포트가 가능하다.
