구동시 배터리 전압(VBAT)에 맞춰 출력 PWM 듀티 사이클 조정
펄스진폭변조 입력을 통해서만 BLDC 모터를 컨트롤 가능

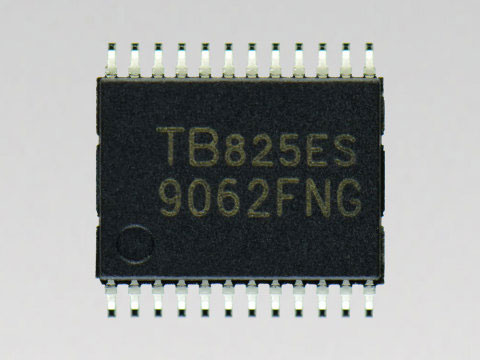

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 센서리스(sensorless) 컨트롤 프리드라이버(pre-driver) IC ‘TB9062FNG’를 출시했다고 28일 발표했다.
TB9062FNG는 전기펌프를 비롯한 자동차 애플리케이션에 사용되는 BLDC(brushless DC) 모터용 IC이다. 현재 TB9062FNG 샘플을 구입할 수 있으며, 2019년 12월 양산에 돌입할 예정이다.
TB9062FNG는 펄스진폭변조(pulse-width modulation, PWM) 입력을 통해서만 BLDC 모터를 컨트롤할 수 있으며, 고성능 MCU나 소프트웨어를 필요로 하지 않는다.
TB9062FNG는 자동으로 듀티(duty)를 생성하는 기능이 있어 구동시 배터리 전압(VBAT)에 맞춰 출력 PWM 듀티 사이클을 조정한다. 출력 PWM 듀티의 갑작스러운 변화를 억제해 지연을 방지하는 소프트 스피드 변경 기능도 갖췄다. 모두 도시바의 기존 제품에서는 볼 수 없었던 기능으로 안정적인 모터 컨트롤을 뒷받침한다.
TB9062FNG는 고정배선(hard-wired) 논리 회로로 컨트롤하기 때문에 소프트웨어 개발이 필요 없다. VBAT 과전압 감지, VBAT 부족전압 감지, 과전류 보호, 열 차단 회로도 개선했다. 동작 온도 범위는 -40°C에서 125°C로 넓어 자동차용 애플리케이션에 가장 적합하다.
