마우저, TI의 강압 전력 모듈 LMZM2360x 공급

  • 2018-07-27
  • 신윤오 기자, yoshin@elec4.co.kr

뛰어난 효율과 업계 최고의 공간 절약 효과 제공

마우저 일렉트로닉스가 TI(Texas Instruments)의 강압 DC-DC 전력 모듈인 LMZM23600과 LMZM23601을 공급한다.

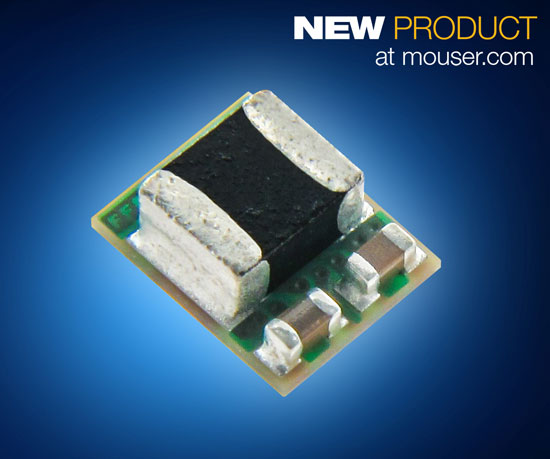

크기 3.8 × 3 × 1.6mm의 소형 MicroSiP™ 패키지로 생산되는 모듈로 보드 내 면적이 최대 58% 감소한 LMZM23601는 산업 애플리케이션 용으로는 시중에서 가장 작은 1A DC/DC 전력 모듈이다.

마우저가 공급하는 TI의 0.5A LMZM23600과 1A LMZM23601 전력 모듈은 3.3V 및 5V의 고정 출력 전압 또는 2.5~15V 범위에서 조정 가능한 출력 전압으로 작동한다. 이 제품은 인덕터가 통합되어 있으며, 입력 전압 범위는 4~36V, 효율은 최대 92%로 에너지 손실을 최소화한다. 30µA의 정지 전류가 경부하 효율을 향상시키며 배터리 전원식 애플리케이션에서 배터리 수명을 연장시킨다.



LMZM2360x 전력 모듈은 고정 출력 전압 성능을 발휘하는 데 필요한 외부 부품이 2개에 불과해서 편리하게 사용할 수 있으며, 플러그 앤 플레이 방식으로 작동한다. 강제 PWM 모드와 자동 PFM 모드 사이에서 부드럽게 변경되므로 일정 주파수 작동, 경부하가 있는 고효율 작동 모두 가능하다. 낮은 EMI, 성능 위주의 산업용 애플리케이션에 적합하며, 내장형 제어 루프 보정, 소프트 스타트, 전류 제한 보호, 저전압 차단 기능을 포함한다.

LMZM2360x 모듈은 성능을 평가할 수 있도록 완전히 조립되어 검사를 마친 LMZM23600과 LMZM23601 평가 모듈이 지원된다. LMZM236000 평가 모듈은 총 3개의 출력 전압 옵션이 제공되는 반면, LMZM23601 평가 모듈은 2.5~15V 범위에서 출력 전압을 조정할 수 있다.

LMZM2360x 전력 모듈은 센서 송신기, 그리드 인프라, 필드 송신기, 초음파 스캐너, 네트워크 보안 카메라 등 설치 공간에 제약이 있는 장치를 설계할 때 이상적이다. LMZM236000 전력 모듈에 대한 자세한 정보는 www.mouser.com/ti-lmzm23600-power-modules에서 확인할 수 있다.
