새로운 소프트웨어를 통해 지상에서도 PIM 측정이 가능해 기지국 설치 및 유지보수 시 시간과 비용을 대폭 절감

안리쓰(Anritsu Company)가 처음으로 PIM(passive intermodulation) 측정 작업을 지상에서 수행할 수 있도록 자사의 BTS Master™ MT8220T와 MT822xB 휴대형 기지국 분석기를 위한 PIM over CPRI(Common Public Radio Interface) 소프트웨어를 제공한다고 밝혔다.

BTS Master 기반의 이 새로운 솔루션을 통해 네트워크 사업자는 설치 및 유지보수 인력을 배치할 필요가 없고 서비스 제공 회사는 PIM 테스트를 위해 기지국 타워에 올라갈 필요가 없기 때문에 무선 네트워크의 최적의 운용을 보장하는 데 필요한 시간과 비용을 크게 줄일 수 있게 되었다.



테스트를 수행할 때 사이트 가동을 중지해야 했던 기존 RF PIM 측정 기술과 달리, PIM over CPRI는 실시간 트래픽을 사용하는 독창적이고 특허 출원된 PIM 측정 기술이다. PIM over CPRI 측정 수행에 필요한 것은 2개의 SFP(Small Form-factor Pluggable) 송수신기와 1개의 광학 탭이 전부이다. 이 기술의 또 다른 장점은 전송 회선 상의 어떤 부품도 연결을 차단할 필요가 없다는 점이다. 따라서 금속 부스러기나 토크가 부적절하게 가해진 커넥터 같은 요소들 때문에 시스템에 PIM이 발생될 수 있는 가능성을 없애 준다.

PIM over CPRI 기능을 지원하는 BTS Master를 이용해 지상에서 PIM을 탐지할 수 있다면 네트워크 사업자는 배터리로 구동되는 고전력 휴대형 PIM 분석기인 안리쓰 PIM Master™ MW82119B를 사용하는 기존의 RF PIM 측정 작업을 기지국 타워에 인력을 파견해서 수행할 수 있다.

PIM이 감지된 옥상 기지국의 경우에는 안리쓰 PIM Hunter™ 테스트 프로브를 사용할 수 있다. 만약 시스템에 PIM이 감지되지 않는다면, 해당 네트워크 사업자는 예컨대 간섭 신호과 같이 사이트에 영향을 주는 문제지점을 확인하기 위해 다른 테스트를 수행할 수도 있다.

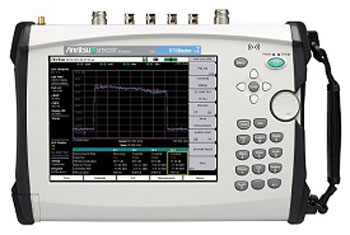

BTS Master 휴대형 기지국 분석기는 30가지의 분석 기능을 한 대의 장비에 통합함으로써 사실상 기지국에서 필요로 하는 거의 모든 측정 항목들을 처리할 수 있다.

여기에는 고품질 테스트를 위한 20MHz 대역폭 변조가 포함되는 데 포괄적인 DAS 및 리시버 테스트를 위한 400MHz~6GHz 주파수 범위를 지원하는 벡터 신호 발생기 및 신뢰성 있는 간섭 헌팅 및 분석을 위한 스위프 모드 등이 제공된다. 또한 편리한 터치 스크린 GUI가 지원되기 때문에 햇빛이 밝게 빛나는 주간 환경에서도 쉽고 빨리 측정을 수행할 수 있다.
