도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)가 자동차용 정전류 2상 스테핑 모터 드라이브인 ‘TB9120FTG’를 새로 출시했다.

이 IC는 간단한 클럭 입력 인터페이스를 이용해 사인파 전류를 출력할 수 있으며 고기능 MCU나 전용 소프트웨어가 불필요하다. 샘플 출하는 11월 시작되며 양산은 2019년 7월부터 시작될 예정이다.

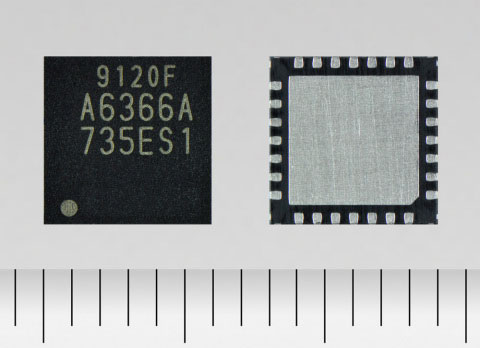

TB9120FTG는 낮은 온저항(상하=0.7Ω (typ.))에 최대 정격 전류 1.5A를 제공하는 DMOS FET와 마이크로 스테핑 사인파(최대 1/32 단계 지원)를 생성하는 컨트롤러를 결합해 소형 QFN패키지(6.0 mm x 6.0 mm)에 탑재했다. 이 제품은 동작 온도 -40~125℃를 확보했으며 자동차용 전자부품 인증 표준인 AEC-Q100 획득을 앞두고 있다. 또한 헤드업 디스플레이의 투영 위치 조정, 각장 밸브 컨트롤러를 포함해 다양한 용도로 활용할 수 있다.

신제품 주요 특징

간단한 클록 입력 인터페이스
고기능 MCU나 소프트웨어 없이 사인파를 출력                                                                                                             최대 1.32 스텝을 지원하는 마이크로 스텝 드라이브
모터 소음 경감.
부드럽고 더욱 정밀한 제어                                                                                                                                      탈조(stall) 검출 회로
탈조 검출 후 전용 단자에서 검출 신호 출력                                                                                                                  정전류 PWM 제어
혼합 디케이 모드(Mixed decay mode)로 모터의 안정적 전류 흐름을 구현                                                                            신호 출력 기능 이상을 경고하는 오류 검출 기능 내장
과열, 과전류 검출, 부하 오픈 검지

주요 응용 분야
헤드업 디스플레이의 투영 위치 설정을 위한 미러 조정
다양한 밸브 제어
