최근, 산업기기 및 민생기기의 숫자 표시에서 칩 LED가 사용되는 케이스가 증가하고 있다. 기존에는 이러한 표시 부분의 경우 단색 표시가 일반적이었지만, 색을 변경하여 이상 상태를 인지하기 쉽도록 하려는 시장 니즈가 높아지고 있다.
한편, 표시 색을 변경하기 위해서는 LED를 2개 사용할 필요가 있다. 단색 타입에 비해 2색 타입은 사이즈가 크고, 단색용과 2색용의 패키지를 2개 구비할 필요가 있어, 개발 비용이 2배가 된다는 과제가 있었다.
.jpg "1(76).jpg")
이에 로옴(ROHM)은 산업기기 및 민생기기의 표시 판넬에서 숫자 부분의 다색화를 실현하는 업계 최소 수준의 1608 사이즈(1.6×0.8 mm) 2색 칩 LED 'SML-D22MUW'를 개발했다.

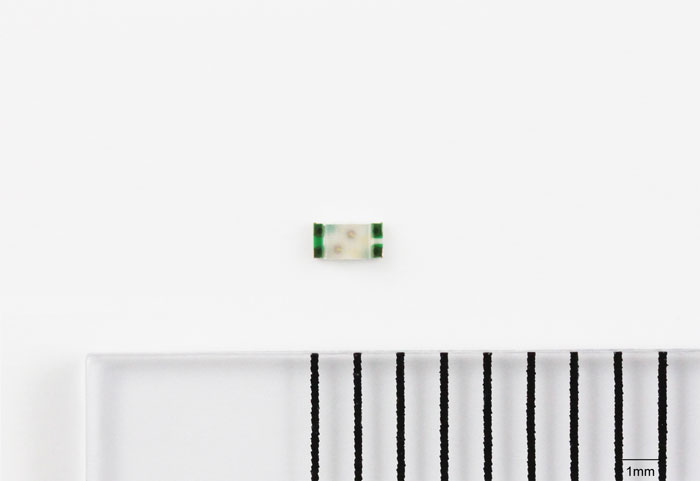

이번에 개발한 제품은 단색 타입 칩 LED와 동일한 사이즈인 1.6×0.8 mm 패키지에 적색과 녹색의 2색 칩 LED를 실장하여, 좁은 스페이스에서 멀티 컬러의 표현이 가능하다. 기존의 2색 타입 (1.5×1.3 mm)에 비해 35% 소형화되어, 애플리케이션에서 사용되는 표시 판넬의 박형화에도 기여한다..jpg "5(8).jpg")
또한, 고객의 Reflow 시 사용 조건을 고려하여, 패키지에 solder 침투를 방지하기 위한 대책을 실시함으로써, 수지 내부의 solder 침투를 방지할 수 있다. Solder 침투로 인한 불량을 해소하여 고신뢰성을 확보한다.
업계 최소 수준의 2색 칩 LED로 기기의 소형·박형화에 기여
SML-D22MUW는 소자의 소형화와 더불어 지금까지 축적해온 PICOLED™의 실장 기술 및 와이어 본딩 기술을 구사함으로써, 단색 칩 LED와 동일한 사이즈의 1.6×0.8 mm 패키지에 적색·녹색의 2색 칩 LED를 실장했다. 또한 1.2×0.8 mm의 발광부에 2색 광원을 실장함에 따라 혼색성이 우수해 적색 및 녹색뿐만 아니라, 중간색도 표현할 수 있다.
.jpg "4(17).jpg")

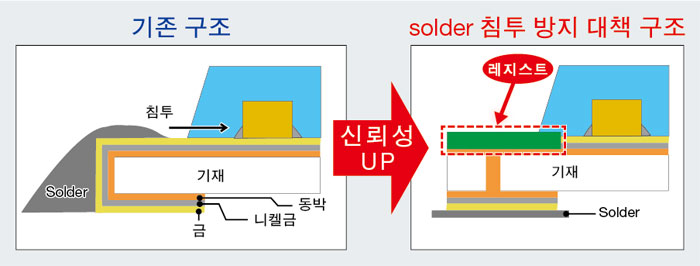

solder 침투 방지 대책으로 고신뢰성 확보
Au 도금 처리 전에 레지스트라는 스토퍼를 배치해 젖음성이 우수한 Au 패턴을 차단하고 수지 내부로의 solder 침투를 방지함으로써 쇼트로 인한 불량을 해소하여, 신뢰성 향상에 기여한다.
.jpg "6(5).jpg")

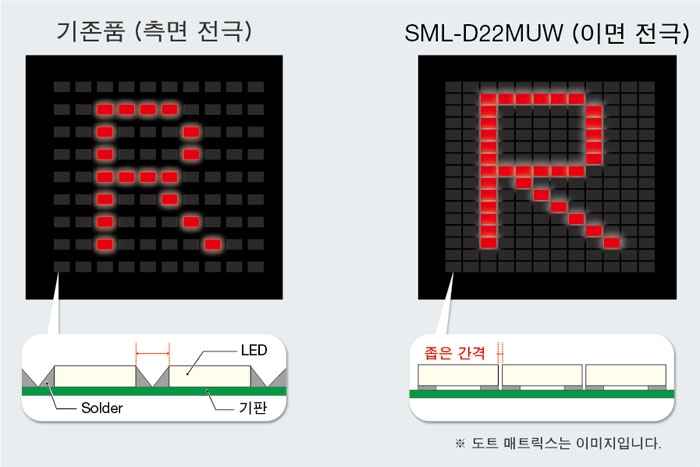

이면 전극으로 고정밀도 표현 가능
패키지에 이면 전극을 채용하여, 좁은 간격으로 실장이 가능하다. 이에 따라, 도트 매트릭스 등에서 매우 높은 정밀도의 표시가 가능하다.

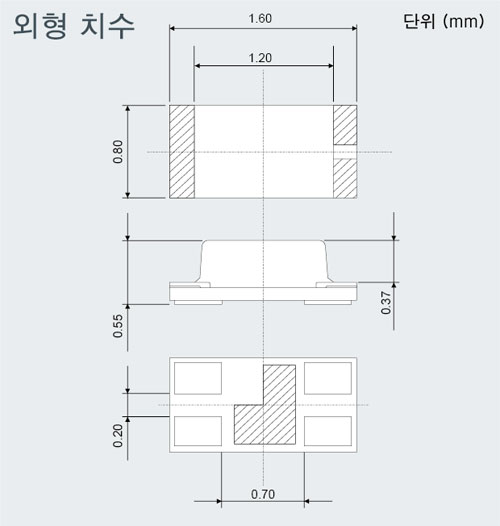

.jpg "3(30).jpg")
