안리쓰 코퍼레이션 (Anritsu Corporation)은 2017년 1월 31일에 신호 품질 분석기 MP1800A 시리즈의 32 Gbaud PAM4 BER 테스트 솔루션을 강화하는 두 가지 업그레이드를 발표했다.

새로 개발 된 G0375A 32 Gbaud Power PAM4 컨버터와 CTLE(Continuous Time Linear Equalizer)이 있는 G0376A 32 Gbaud PAM4 디코더는 차세대 200 GbE / 400 GbE 및 CEI-56G 표준에서 정의된 PAM4 입력 테스트 및 BER 측정을 지원한다.

최근 데이터 트래픽의 급격한 증가에 대처하기 위해 서버와 네트워크 장치 간의 통신 속도가 더 빨라지고 있다. 200 GbE / 400 GbE 차세대 이더넷 표준은 더 빠른 심볼 속도와 다중 레인을 사용하여 단위 시간당 전송 용량을 증가시킬뿐만 아니라 PAM(펄스 진폭 변조)을 사용한다.

NRZ 방식과 마찬가지로 PAM4 광 통신 모듈을 평가하려면 전기광학 변환을 수행하는 광 모듈레이터를 직접 구동하기 위한 고 진폭 테스트 신호가 필요하다. EA 모듈레이터의 평가는 광 출력 레벨의 비선형성을 고려해야 하며 PAM4 신호의 3Eye 진폭을 독립적으로 조정할 수있는 신호 원이 필요하다.

한편 4레벨 PAM4 신호의 BER은 PAM4 디코더에서 2개의 2진 신호로 분할함으로써 NRZ 방식과 같이 측정된다. 또한 시뮬레이션 결과와의 상관 관계를 확인하려면 CTLE(연속 시간 선형 이퀄라이저) 및 전송로 손실을 보정한 신호의 BER 측정과 같은 이퀄라이저 회로를 사용해야 한다.

안리쓰는 32 Gbaud PAM4 BER 측정에서 역할 수행을위한 신호원으로서 차세대 PAM4 통신 표준 개발에 있어 중요한 역할을 할 것으로 기대하고 있다.

신호 품질 분석기 MP1800A는 플러그인 모듈 유형의 비트 오류율 테스터이다. 내장된 32G 멀티 채널 PPG 및 ED 모듈은 멀티 채널, 고품질 신호 생성 및 높은 입력 감도 측정을 보장한다.

새로 개발 된 G0375A 및 G0376A는 NRZ 및 PAM4 측정에 대한 측정 지원을 확장하기 위해 NRZ 측정 기기를 사용해 MP1800A 시리즈 32 G PPG/ED에 추가 할 수있는 원격 헤드다.

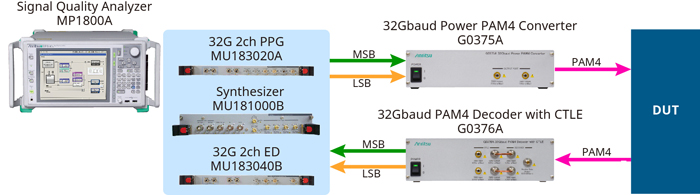

G0375A와 28 G/32 Gbit/s PPG MU183020A를 결합하면 32 Gbit/s NRZ 신호를 PAM4 신호로 변환해 4.4 V_p-p(차동, 최대)의 고 진폭 신호를 출력 할 수 있다. 또한 PAM4 신호 3Eye 진폭을 독립적으로 제어 할 수 있는 3ch PPG 동기화 기능을 통해 외부 드라이버 증폭기를 사용하지 않고도 광 변조기를 재현성있게 평가할 수 있다.

내장된 PAM4 디코드 및 CTLE 기능을 통해 G0376A는 28 G/32 Gbit/s 고감도 ED MU183040B를 사용해 PAM4 디코딩 된 바이너리 신호를 측정 할 수 있다. 또한 CTLE 기능과의 결합은 고효율, 입력 감도 성능 테스트를 지원한다.
