레이더 시스템용 직접 변환 수신기 개발 플랫폼 공개
주요 L 및 S 주파수대의 레이더 대역 지원
  • 2015-01-12
  • 편집부

아나로그디바이스는 사이즈와 무게, 전력 소비량(size, weight and power, SWaP)의 최소화가 필수적인 레이더 시스템용 통합 직접 변환 수신기 개발 플랫폼을 출시했다. 신형 AD-FMCOMMS6-EBZ 플랫폼은 400 MHz ~ 4.4 GHz 수신기(1,350 MHz ~ 1,650 MHz Filter 장착)로 주요 L 및 S 주파수대의 레이더 대역을 지원한다.

VITA57을 준수하는 플랫폼은 FMC(FPGA 메자닌 카드) 플랫폼과 완벽히 호환된다. AD-FMCOMMS6-EBZ는 소형 보드 면적에 높은 통합 및 성능 수준을 요구하는 방위, 통신, 계측 레이더 시스템에 적합하다. 여기에는 초기 경보 감지, 날씨 모니터링, 항공 교통 제어 시스템이 포함된다.

AD-FMCOMMS6-EBZ 수신기 플랫폼은 듀얼 16비트 A/D 컨버터 AD9652와 넓은 동적 범위의 RF/IF 듀얼 차동 증폭기 ADL5566, 쿼드러쳐 복조기 ADL5380을 통합한 것으로 이 모두는 COTS(commercial-off-the-shelf, 상용제품) 부품이다. AD-FMCOMMS6-EBZ에는 완전 설계지원 패키지이며, 회로도(schematics), 레이아웃 파일, 잡음 분석 워크시트, FPGA HDL(하드웨어 기술 언어) 코드, 소프트웨어 드라이버가 포함된다.

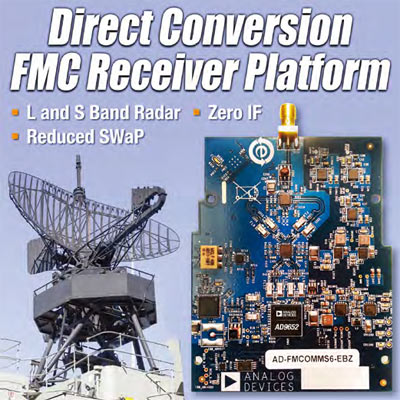

AD-FMCOMMS6-EBZ 수신기 개발 플랫폼

AD-FMCOMMS6-EBZ는 I/Q 복조기를 사용해 직접 변환 또는 제로 IF 아키텍처로 구현하여 단 한 번의 주파수 변환만 발생한다. 이는 여러 번 주파수 변환을 시행해야 하는 슈퍼 헤테로다인(heterodyne) 수신기와 비교된다. 단일 주파수 변환의 경우 수신기 복잡성과 필요한 변환 단계를 줄일 수 있는 동시에 성능을 높이고 전력 소모를 줄일 수 있다는 장점이 있다.

아키텍처는 또한 A/D 컨버터로의 풀 스케일 입력을 유지하기 위해 증폭 단계를 추가해서 이미지 제거 문제와 원치 않는 믹싱을 피할 수 있다. 이 외에도 I/Q 변조 방식 고유의 이미지 제거로 인해 고가의 안티 앨리어싱(anti-aliasing) 필터가 필요하지 않다. 온-보드 국부 오실레이터와 컨버터 클록은 같은 기준 신호를 공유해 스미어링(smearing)을 방지한다.

AD-FMCOMMS6-EBZ 수신기 개발 플랫폼은 전체 직접 수신 신호 체인 경로를 포함하며 +/-1.0 dB 통과 대역 평탄도를 갖춘 220 MHz 대역폭을 지원한다. ADL5380 복조기의 RF 입력 범위는 400 MHz ~ 6 GHz이며 단일 5 V의 전원이 공급된다.

ADL5566 4.5 GHz 듀얼 차동 증폭기가 IF와 DC 애플리케이션에 최적화되어 있으며 16 dB의 이득을 제공한다. AD9652 듀얼 16비트, 310 MSPS A/D 컨버터는 업계 최고 수준의 속도로 최저 수준의 잡음을 제공한다. 이러한 성능 수준 덕분에 훨씬 더 긴 범위에서 표적 식별이 가능하다. 145 MHz의 IF에서 측정한 SNR과 SFDR은 각각 64 dB와 78 dBc이다. 추가로 전력 관리 및 팬 아웃을 통한 클록 분배 기능도 포함됐다.
