안리쓰(Anritsu Company)는 자사의 핸드헬드형 실시간 스펙트럼 분석기(RTSA)인 Field Master Pro™ MS2090A의 옵션 기능으로 IQ 캡처와 IQ 스트리밍 기능을 추가한다고 밝혔다.



이로써 안리쓰 MS2090A는 110MHz의 IQ 데이터를 캡처할 수 있는 최초의 핸드헬드 RTSA가 되었다. 이번에 새롭게 추가된 옵션과 동급 최고의 넓은 대역폭, 대용량 메모리, 빠른 전송 속도 특성의 결합으로, MS2090A는 군사 정보와 정부 규제 등 다양한 범용 애플리케이션에서 포괄적인 스펙트럼 분석 작업을 수행할 수 있게 됐다.

110MHz 대역폭과 200MSps 샘플링 속도를 지원하는 MS2090A는 다른 핸드헬드 분석기보다 2배 더 많은 데이터를 캡처 및 스트리밍할 수 있다. 그뿐만 아니라 RTSA 모드에서 IQ 캡처와 스트리밍 기능을 지원하면 스위프를 중단하지 않고도 데이터를 캡처하거나 스트리밍할 수 있기 때문에 사용자는 해당 스펙트럼을 시각적으로 모니터링 할 수 있을 뿐 아니라 캡처도 가능하다. 그 결과 관심 대역 주변의 스펙트럼에서 더 많은 정보를 획득할 수 있다.

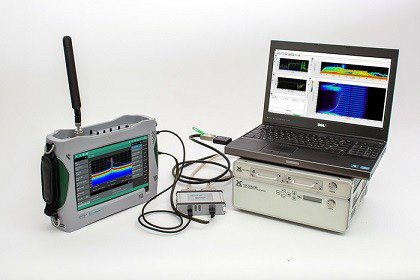

특히, 정보 기관과 정부 애플리케이션용으로 유용한 MS2090A RTSA는 데이터를 버드 테크놀로지(Bird Technology)의 IQC5000B 듀얼 채널 RF 녹화 및 재생 시스템으로 스트리밍할 수 있다. 이 턴키 솔루션은 110MHz의 대역폭을 16bit 포맷으로 스트리밍하고, 데이터를 최대 15TB까지 저장할 수 있게 해준다. 다양한 도메인에서의 데이터 평가, 풀타임 분해능의 스펙트럼으로써의 데이터 재생 그리고 신호 검색을 위한 스마트 알고리즘 등 강력한 후처리 분석 작업을 수행할 수 있다. 또한 USB 3.0 드라이브 또는 PC over Ethernet으로 데이터를 스트리밍할 수도 있다.

이 옵션을 이용하면 신호 데이터를 캡처하고 I 및 Q 샘플로 나눌 수 있다. 실제 IQ 데이터를 캡처한 다음 샘플별로 분석하면 신호와 스펙트럼의 매우 세밀한 부분까지 모니터링이 가능하다. 그뿐만 아니라 통신 보안이 필요한 스펙트럼에 있는 알 수 없는 신호들을 확보하여 이들이 무해한 것인지 아니면 악의적인 것인지 여부를 평가할 수도 있다. 또한 IQ 데이터를 통해 규제 당국자는 알 수 없는 신호에 대한 더 많은 정보들을 수집하여 전체 대역에 걸쳐 허가받지 않은 통신들의 소재를 더 잘 파악하고 식별함으로써 보다 효율적으로 스펙트럼을 청산할 수 있다.

5G 애플리케이션의 경우, 110MHz의 캡처 대역폭을 통해 모바일 사업자는 단 한 번의 스위프로 전체 5G NR 신호 상에서 데이터를 수집할 수 있다. 또한 이들 데이터를 후처리 함으로써 네트워크 성능에 부정적인 영향을 미치는 이상 요인들의 소재를 파악할 수도 있다.

옵션으로 8-, 10-, 16-, 32bit의 IQ 샘플 포맷을 활용할 수 있다. 비트 수가 높을수록 매우 정확하게 협대역 캡처를 할 수 있도록 더 높은 분해능을 제공할 수 있다. 동적 범위(DR)가 결정적이지 않은 애플리케이션에서는, 비트 수가 낮을수록 보다 효율적인 스토리지를 만들 수 있고 데이터 처리 시간을 향상할 수 있다.
