Artesyn Embedded Power, 디지털 제어 기능 갖춘 고효율 1300W 쿼터-브릭 발표
  • 2020-01-09
  • 신윤오 기자, yoshin@elec4.co.kr

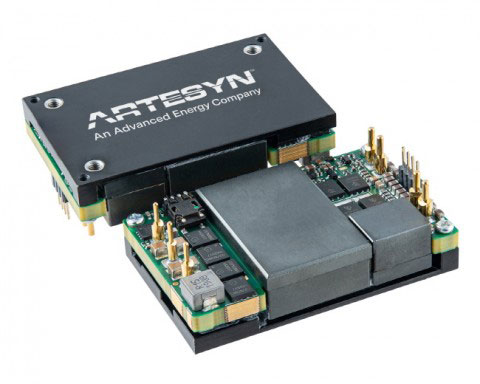

Advanced Energy 회사인 Artesyn Embedded Power는 새로운 1300W 쿼터-브릭 DC-DC 컨버터인 BDQ1300을 발표했다.

이 제품은 통신, 컴퓨팅 및 서버 적용을 위한 최고 효율의 온보드 12V 출력을 옵션형 디지털 제어로 제공한다. BDQ1300은 효율이 97%를 초과하는 비절연 포인트-오브-로드(Point-of-Load) 컨버터의 전압 소스로 설계되었다. 이 제품은 40 - 60V의 입력 전압을 수용할 수 있어 48V의 데이터 센터 및 통신 네트워크 장비에 이상적이다.



최대 정격이 110A인 Artesyn BDQ1300은 완전히 절연된 DC-DC 컨버터로서 별도의 입력 및 출력 접지 연결로 적용할 수 있다. 즉, EMI 관리 및 가능한 모든 장애 상태가 컨버터의 기본 측면에 포함될 수 있다. 이 모듈은 표준 고전류 쿼터-브랙 핀아웃을 사용한다. 양극 출력 및 접지 연결을 위해 한 쌍의 전원 핀이 제공되어 호스트 PCB로 전류를 전도할 수 있다. 큰 직경 핀을 사용하여 모듈로부터의 전도 손실을 최소화한다.

Artesyn Embedded Power의 기술 마케팅 DC-DC 이사인 앤디 브라운(Andy Brown)은 “BDQ1300은 주로 두 개의 전력 변환 아키텍처를 지원하도록 설계되었다”고 말했다.

또한 그는 “BDQ1300은 Artesyn의 LGA80D 또는 LGA50D 제품군과 같은 비절연 12V 입력 포인트-오브-로드 변환기에만 전력을 공급하는 기존의 널리 사용되는 ‘2단계’ 변환 아키텍처 네트워크다. 또는 모듈을 사용하여 하이브리드 변환 아키텍처를 지원할 수도 있다. 여기서 48V의 애플리케이션 전력 중 일부가 저전압 ‘직접 변환’ 제품(예: Power Stamp Alliance 회원이 개발하고 이 직접 변환 네트워크와 함께 운영하는 경우와 같이 기존의 2단계 변환 네트워크)으로 변환된다”고 덧붙였다.

이 모듈은 공기 냉각시 영하 섭씨 40도에서 85도 사이에서 작동할 수 있으며 베이스 플레이트 냉각을 위한 옵션을 제공한다.

BDQ1300은 4핀 PMBus 연결 없이 사용할 수 있어 제어 복잡성을 최소화하면서 최대 변환 성능의 솔루션을 제공하고, 4핀 헤더를 추가하여 전압 및 전류 모니터링, 시동 및 중지 제어, 보호 기능 경고 및 중지 제한, 온도 모니터링 기능 및 개정 제어 정보와 같은 표준 PMBus 제어 및 모니터링 기능을 제공한다.
