마우저, Qorv와 사이프레스의 USB Type-C 충전 허브 레퍼런스 공급

  • 2019-12-27
  • 박종배 기자, jbpark@elec4.co.kr

마우저 일렉트로닉스가 엔지니어들이 회로 설계 및 개발 시간을 줄일 수 있도록 코르보(Qorvo)와 사이프레스 세미컨덕터(Cypress Semiconductor)의 새로운 USB Type-C 충전 허브 레퍼런스 설계를 공급한다.

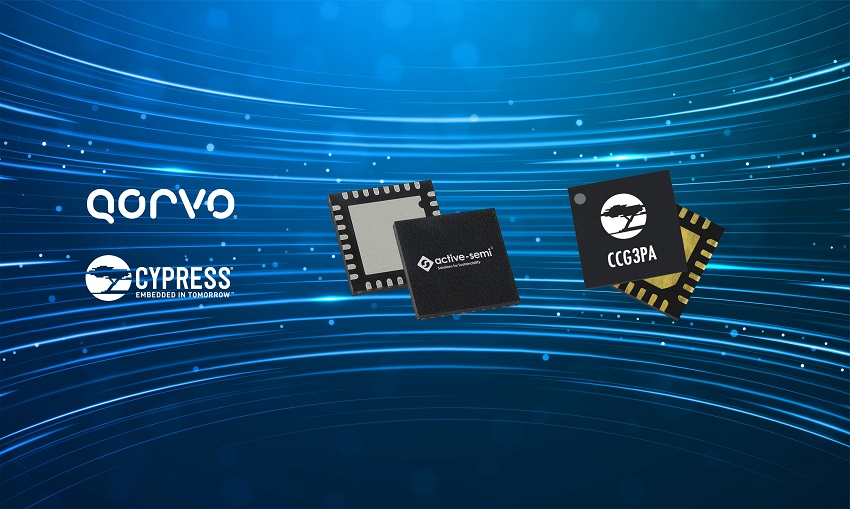

이 레퍼런스 설계에는 Qorvo ACT4751 DC-DC 강압 컨버터와 Cypress EZ-PD™ CCG3PA USB Type-C 및 전력 전송(PD) 컨트롤러가 포함된다. 이들 제품과 레퍼런스 설계는 PC 및 태블릿 PC용 전원 어댑터, 스마트폰 및 휴대용 충전기, 차량용 충전기, 보조 배터리 같은 애플리케이션을 지원한다.



Qorvo ACT4751은 고효율, 동기식 강압 DC-DC 컨버터로, 4.5~40V의 넓은 입력 전압 범위를 지원한다. ACT4751에는 고유의 제어 알고리즘이 채용되었으며, 집적식 50mΩ MOSFET 2개를 제어해서 아주 높은 효율을 달성하고 극도로 복합한 회로 설계를 지원한다.

Cypress EZ-PD CCG3PA 컨트롤러는 USB-C 전력원과 이중 역할 전력원/싱크를 지원한다. 또한 스마트폰이 충전기와 통신해 적합한 전압 및 전류 수준을 결정하는 USB PD 3.0 프로그래머블 전원장치(PPS)의 전체 사양을 지원한다. 급속 충전(QC) 4 인증도 획득해 안전성 관련 특징이 향상되어 과열 없이 급속 충전이 가능하다.

리셉터클 기반으로 개발된 Type-C 전원 어댑터

이와 함께 ACT4751 컨버터 및 CCG3PA 컨트롤러는 USB-C/USB-A 충전 허브 레퍼런스 설계의 기본을 구성한다. 이 솔루션은 리셉터클을 기반으로 개발된 Type-C 전원 어댑터로, 최대 출력 80W(20V, 4A)을 지원하며, 기존 Type-A 포트를 사용할 경우 최대 출력 60W(20V, 3A, QC 3 방식 충전 시)을 지원한다.

공인 유통기업 마우저 일렉트로닉스는 신속하게 최신 제품을 공급하고 신기술을 제공하는 데 집중해서 고객이 제품 출시 시간을 단축할 수 있도록 지원한다. 800곳 이상의 반도체 및 전자부품 제조사들이 마우저를 통해 제품들을 전 세계 시장에 소개한다. 마우저의 고객은 제조사가 생산하고 출처 확인이 가능한 100% 순정 부품을 구매할 수 있다.

Qorvo ACT4751과 레퍼런스 설계의 블록 다이어그램에 대한 자세한 사항은 관련 웹사이트(https://www.mouser.com/new/qorvo/active-semi-act4751-buck-converter/)에서 확인할 수 있다.
