마우저, 인피니언의 TLE5501 XENSIV TMR 센서 공급

  • 2019-05-10
  • 박종배 기자, jbpark@elec4.co.kr

단일 칩에서 자동차 안전 등급 ASIL D 충족
터널자기저항(TMR) 기술 기반 자기 센서

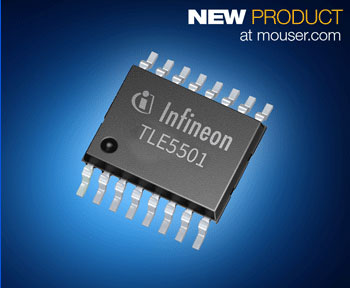

마우저 일렉트로닉스가 인피니언 테크놀로지스(Infineon Technologies)의 TLE5501 XENSIV™ 자기 센서를 공급한다.

터널자기저항(TMR) 기술을 기반으로 하는 인피니언의 첫 번째 자기 센서 TLE5501은 와이퍼, 펌프, 액추에이터 등 자동차용 브러시리스 DC(BLDC) 모터 교환뿐만 아니라 전기 모터에서 조향각 감지 및 집적을 목적으로 하는 애플리케이션에도 이상적으로 사용할 수 있다.


마우저 일렉트로닉스가 공급하는 인피니언의 TLE5501 XENSIV 자기 센서는 AEC-Q100 인증을 획득한 제품으로 다양한 자동차용 애플리케이션에 사용할 수 있다. E0001은 인피니언의 TLE5009 각 센서와 핀 대 핀 호환되며, E0002는 ISO 26262 표준을 준수하므로 기능 안전성이 향상되었다. E0002는 또한 최초로 단일 칩에서 각 센서에 대한 최고 수준의 자동차 기능 안전 등급인 ASIL D를 획득했다.

TLE5501 소자는 최대 0.37V/V의 강력한 출력 신호를 통해 마이크로컨트롤러에 대한 직접 연결 성능을 제공한다. 출력 전압이 높아 내부에 증폭기를 추가 배치하지 않아도 사용할 수 있으므로 마이크로컨트롤러에 직접 연결되었을 때 저전력, 저비용 솔루션을 제공한다. 이 센서는 약 2mA의 공급 전류 및 20~100mT의 자기장 범위를 제공한다.

또한 차동 사인 및 코사인 출력과 함께 디스크리트 브리지도 갖췄다. 두 센서 모두 전체 온도 및 수명 중 1도의 각도 오류가 발생하는 반면, E0002는 디커플링 브리지를 사용함으로써 더 높은 진단 범위와 중복되는 외부 각도 보정을 제공한다.

TLE5501 XENSIV 자기 위치 센서는 자동차 안전용 애플리케이션에 이상적인 소자이지만 로봇 공학, 짐벌, 자동화 등 산업용 애플리케이션에도 사용할 수 있다.
