ST, 가속도 센서와 온도 센서 단일 다이에 통합 출시

  • 2019-04-29
  • 박종배 기자, jbpark@elec4.co.kr

최대 ±16g의 풀-스케일 지원
1.6Hz ~ 1600Hz 출력 데이터 속도로 가속 측정

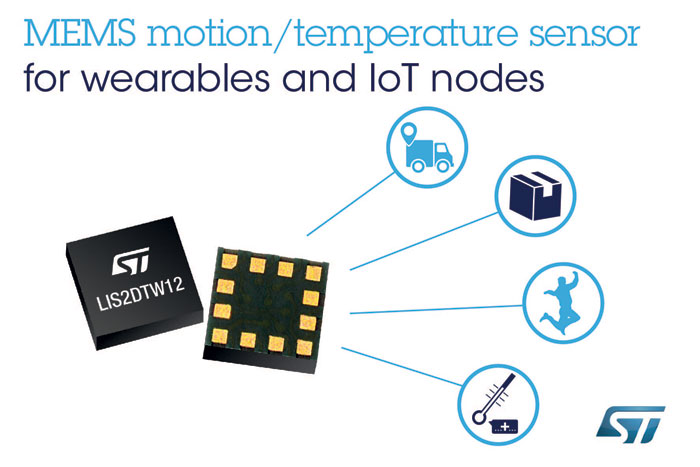

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 배송 추적기, 웨어러블, IoT 엔드포인트와 같이 공간 제한적이고 배터리에 민감한 감지기에 사용할 수 있도록 MEMS 3축 가속도 센서와 온도 센서를 단일 다이에 통합한 LIS2DTW12를 출시했다.


이 가속도 센서는 향상된 온도 보상 기능과 함께 뛰어난 센서 정밀도를 활용하여 65가지의 사용자 모드로 엄청난 유연성을 제공하기 때문에 개발자는 애플리케이션별 요건에 따라 전력소모와 노이즈를 최적화할 수 있다. 사용자 선택이 가능한 최대 ±16g의 풀-스케일을 지원하며, 1.6Hz ~ 1600Hz의 출력 데이터 속도로 가속을 측정한다.

LIS2DTW12는 다른 복합 센서에 비해 패키지 높이가 약 30% 낮은 0.7mm에 불과하므로 배터리 용량을 추가로 제공해 런타임을 연장하고 전력절감 기능으로 충전 시까지 디바이스를 더 오래 사용하게 해준다. 이 디바이스는 50nA 파워-다운 모드와 1µA 미만의 다중 동작 모드, 가속도 센서 신호 처리를 위한 전용 내부 엔진, 메인 컨트롤러의 개입을 줄여주는 대형 32-레벨 FIFO를 갖추고 있다.

LIS2DTW12는 고속 I2C/SPI 포트를 통해 16비트 가속도 센서 데이터와 12비트 온도 데이터를 제공하며, 필요 시 단일 데이터 변환이 가능하다. 모션 엔진은 자유낙하, 웨이크업 감지, 단일/더블-탭 인식, 활동/비활동 및 정지/모션 감지, 가로/세로 감지, 6D/4D 오리엔테이션을 수행한다. 또한, ST의 첨단 자가-테스트 기능이 내장돼 센서가 올바르게 동작하는지 검증할 수 있다.

LIS2DTW12는 -40°C ~ +85°C의 온도 범위에서 동작하며, 초박형 2.0 x 2.0 x 0.7mm LGA-12 PLGA(Plastic Land Grid Array) 패키지로 공급된다. 가격은 1,000개 구매 시 0.99달러이다.

전용 어댑터 보드인 STEVAL-MKI190V1은 STEVAL-MKI109V3 마이크로컨트롤러 마더보드와 함께 사용하여 유니코(Unico) 개발 GUI를 구동하는 PC와 연결하거나 센서 데이터를 검사하기 위한 사용자 정의 애플리케이션과 연결할 수 있다.

보다 자세한 정보는 www.st.com/lis2dtw12-pr에서 확인할 수 있다.
