필드 테스트의 거친 환경을 견딜 수 있는 견고한 설계
보다 정확한 스펙트럼 클리어링과 무선 정렬, 고조파 및 왜곡 측정 가능

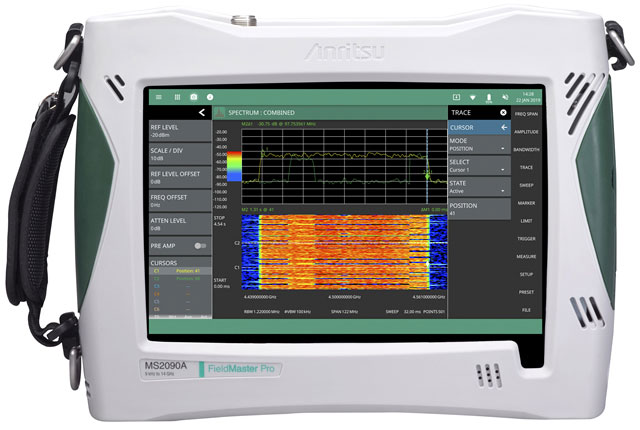

안리쓰(Anritsu)는 Field Master Pro MS2090A RF (휴대용) 스펙트럼 분석기를 출시했다. 최대 54GHz의 최고 연속 주파수 커버리지와 최대 100MHz의 실시간 스펙트럼 분석 대역폭, 그리고 필드 테스트의 거친 환경을 견딜 수 있는 견고한 설계가 특징인 이 Field Master Pro MS2090A는 5G, 방송, 규제 적합성, 항공/방위산업, 위성 시스템, 레이더 등 현재의 애플리케이션은 물론 새롭게 떠오르는 필드 애플리케이션에 이상적이다.

새로운 제품 군은 주파수 커버리지별로 총 7종의 모델이 제공되며, 각 모델은 9kHz ~ 9 / 14 / 20 / 26.5 / 32 / 44 / 54GHz를 지원한다. 신제품군은 -160dBm 이하의 DANL(Displayed Average Noise Level)과 통상 +20dBm인 TOI(Third Order Intercept) 성능을 제공함으로써 보다 정확한 스펙트럼 클리어링과 무선 정렬, 그리고 고조파 및 왜곡 측정이 가능하다.

통상 -110dBc/Hz@100kHz 오프셋의 동급 최고 수준 위상 잡음 특성과 함께 100MHz의 변조 대역폭을 지원함으로써, 디지털 시스템 상에서 매우 정확한 변조 측정이 가능하다. 이와 함께 ±0.5dB(typ)의 진폭 정확도는 송신기 전력과 스퓨리어스에 대한 매우 정확한 측정을 보장한다.

셀룰러 네트워크

5G NR(5G New Radio) 전개를 위한 완벽한 테스트 툴인 안리쓰의 Field Master Pro MS2090A는 5G 모든 주파수 대역(6GHz 이하[3.5GHz]와 밀리미터파[28GHz, 39GHz] 대역)에서의 셀 ID, 빔 ID, RSRP/RSRQ, SINR, EVM 등 5G NR 복조 작업을 지원한다. EIRP, 스펙트럼 방사 마스크, 타임 오프셋 등의 호환성 테스트는 물론 고조파 및 스퓨리어스 테스트에도 활용할 수 있다. 최대 100MHz의 실시간 스펙트럼 분석 대역폭을 지원하기 때문에 셀룰러 대역이나 전체 ISM 대역에서 간섭에 대한 정확한 모니터링도 가능하다.

간섭 헌팅과 커버리지 매핑

안리쓰의 Field Master Pro MS2090A는 100MHz의 대역폭을 지원하기 때문에 실시간 스펙트럼 분석이 가능하며, 스펙트로그램 디스플레이가 저잡음 플로어를 더욱 보강함으로써 현장의 기술자와 엔지니어들이 RF 스펙트럼 모니터링은 물론 중간 신호 또는 간섭 신호 배치를 보다 수월하게 작업할 수 있게 해준다. 6개의 트레이스는 각각 지우기/쓰기, 최대 또는 최소 유지, 평균, 기타 등의 항목을 표시하도록 개별적으로 설정할 수 있다. 새로운 장비를 NEON® MA8100A Signal Mapper 와 연동하면 빌딩 내부 또는 실외의 넓은 지역에 대한3D 매핑 솔루션을 구현할 수도 있다.

범용 기능

안리쓰의 고성능 Field Master Pro MS2090A는 일반적인 스펙트럼 분석 애플리케이션에 매우 적합하다. 채널 전력(Channel Power) 및 OBW(Occupied Bandwidth) 측정 기능을 통합하고 있어 공통적인 무선 전송의 특성화 작업을 간단히 처리할 수 있다. 내장된 인접 채널 전력 측정 기능을 활용하면 속도 적합성 테스트가 필요할 때 아웃오브밴드 송신기 방사 측정을 간단히 수행할 수 있다.

필드 사용을 위한 간소한 설계와 내구성

안리쓰는 실험실 외부의 거친 필드 테스트 환경에서도 장비를 안심하고 사용할 수 있도록 하기 위해, 필드 계측 분야에서 자신들이 쌓아온 리더십을 바탕으로 하우징 설계의 내구성을 높였다.

고무 재질로 몰딩 처리를 함으로써 장비가 높은 곳에서 떨어졌을 때 파손되지 않도록 커넥터를 보호하고 있으며, 대형 10인치 컬러 터치스크린에는 필드 환경을 견딜 수 있도록 IK08 등급(5 Joules) 이상의 충격 보호 표준을 적용했다.

이 스크린은 1280 x 800 해상도와 높은 콘트라스트의 컬러를 지원하기 때문에 사용자는 캄캄한 야간과 햇빛이 밝은 주간 등 어떠한 환경에서도 화면을 볼 수 있다.

터치스크린은 장비 조작을 간소화한다. 사용자는 주파수 범위를 손가락으로 밀어서 검색하거나, 두 손가락을 벌리거나 오무려서 화면을 확대 또는 축소함으로써 원하는 신호를 쉽게 확인할 수 있다. 메뉴들 역시 업계 표준 터치스크린 설계 지침에 따라 주의 깊게 계획 및 시험되었다.

동급최고의 사양을 갖춘 안리쓰의 Field Master Pro MS2090A는 기존의 어떤 장비보다 더 높은 감도와 정확도로 더 넓은 스펙트럼을 지원한다.
