차량 네트워크용 LIN 2.0 마스터 IC와 커뮤니케이션 가능
모터 로테이션 타겟의 위치데이터를 수신하고 타겟 방향으로 구동

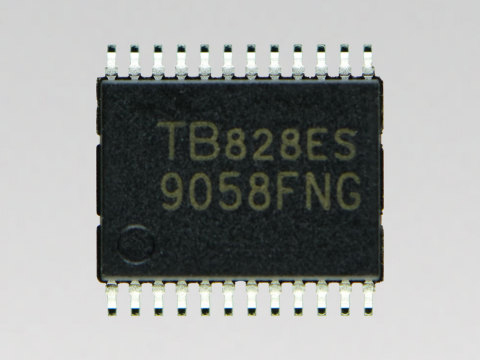

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 차량용 DC 모터 드라이버 IC ‘TB9058FNG’를 샘플 출하했다고 발표했다.
TB9058FNG는 LIN(Local Interconnect Network) 통신으로 슬레이브 유닛을 제어하는 기능을 갖췄기 때문에 차량 네트워크용 LIN 2.0 마스터 IC와 커뮤니케이션이 가능하다.
TB9058FNG는 출력전류 0.3A의 LIN 버스(BUS)를 사용하는 다양한 애플리케이션에 적합한 제품이다. 난방·환기·공기조화(Heating, ventilation and air conditioning, HVAC) 댐퍼 컨트롤(damper control) 드라이버도 포함한다. 도시바는 2019년 12월에 TB9058FNG을 양산할 계획이다.
TB9058FNG은 외부 LIN 버스를 통해 모터 로테이션 타겟의 위치데이터를 수신하고, 모터를 로테이션 타겟 방향으로 구동한다.
TB9058FNG은 체크섬(checksum)[1]을 강화한 H-브리지(H-bridge) 모터 드라이버와 LIN 통신 기능을 하드웨어 로직으로 구성했기 때문에 소프트웨어 개발을 필요로 하지 않는다. 따라서 과전압·과전류·온도과부하 등의 비정상적 동작 상태를 방지한다.
TB9058FNG의 동작 온도 범위는 차량용 애플리케이션이 요구하는 영하 40도에서 영상 125도 사이로서 AEC-Q100 인증을 획득할 예정이다.
