마우저, TI의 전력 모듈 TPSM846C24 공급

  • 2019-01-28
  • 박종배 기자, jbpark@elec4.co.kr

TI의 TPSM846C24, 과전류로부터 회로 보호
소형 PCI/PCIe, 광대역, PoL(부하 지점), 의료 장비 목적으로 설계


마우저 일렉트로닉스가 Texas Instruments(TI)의 전력 모듈 TPSM846C24를 공급한다. 35A 모듈 TPSM846C24는 과전류로부터 회로를 보호하며, 소형 PCI/PCIe, 광대역, PoL(부하 지점), 의료 장비에 사용할 목적으로 설계되었다.

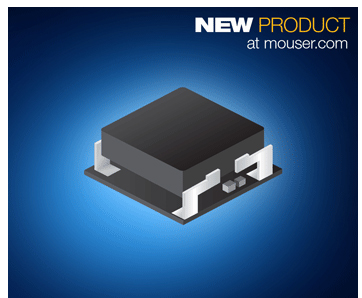

마우저 일렉트로닉스가 공급하는 TI의 TPSM846C24는 고정 주파수, 최대 출력 35A의 강압 전력 모듈로, 열적 성능이 개선된 표면 실장형 패키지 1개에 컨트롤러, 전력 MOSFET, 인덕터 및 기타 구성품들이 모두 집적되었다. 입출력 커패시터와 수동 부품 몇 개만 있으면 모듈의 작동 매개변수를 설정할 수 있다.

엔지니어는 전류 공유로 최대 70A까지 병렬로 작동하도록 두 개의 모듈을 구성하여 2상 전력 솔루션을 구현할 수 있다. TPSM846C24는 -40~+125°C 접합부 온도 범위에서 작동하며, 설치 면적이 15 × 16mm에 불과해 PCB에 간편하게 납땜 처리할 수 있다. 소형으로 부하 지점 설계가 가능하다.

TPSM846C24는 TPSM846C24EVM-006 및 TPSM846C24EVM-007 평가 모듈의 지원을 받는다. 두 평가 모듈 모두 시험점과 점퍼를 제공하므로 간편하게 TPSM846C24를 평가할 수 있다. TPSM846C24EVM-006은 TPSM846C24 1개를 포함하는 반면, TPSM846C24EVM-007은 TPSM846C24 2개를 포함해 병렬로 작동하므로 최대 70A의 출력 전류를 제공한다.
