ADI, 250A까지 확장가능한 50A μModule 레귤레이터 출시

  • 2018-07-13
  • 신윤오 기자, yoshin@elec4.co.kr

히트싱크 역할하는 노출된 인덕터로 디바이스 과열 방지

아나로그디바이스(지사장 홍사곽)는 PMBus 디지털 인터페이스를 지원하는 Power by Linear™ LTM4678 듀얼 25A 또는 싱글 50A 스텝다운 µModule® 레귤레이터 신제품을 출시한다고 밝혔다.

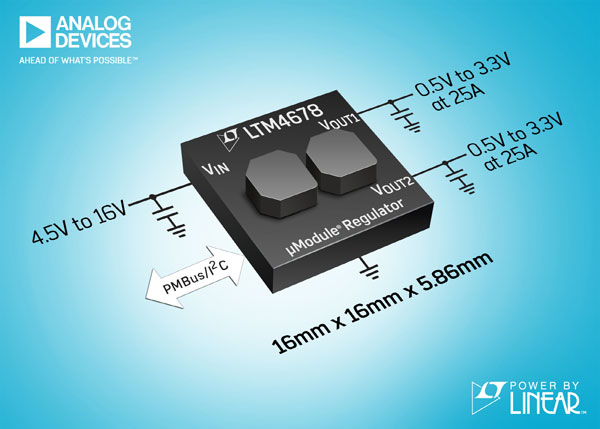

LTM4678은 BGA 패키지 상단에 2개의 인덕터를 적층하여 노출하고 있다. 이 인덕터는 패키지 내부의 열을 밖으로 발산하는 히트싱크 역할을 하여 디바이스가 과열되지 않도록 한다.


LTM4678 제품 페이지 열람, 데이터시트 다운로드, 샘플 및 평가보드 주문은 http://www.analog.com/LTM4678 참조

EEPROM과 PMBus I2C가 내장되어, 사용자는 전압, 부하 전류, 온도, 시퀀싱 등 전력과 관련한 핵심 파라미터들을 측정, 변경, 기록할 수 있다. LTM4678은 50A의 전류를 공유할 수 있으며, 디바이스를 최대 5개까지 병렬로 구성할 수 있다. 이를 통해 프로세서와 FPGA, ASIC 같은 부하에 최대 250A까지 전류 공급이 가능하다. 이 제품은 PCIe 보드, 통신 인프라, 클라우드 컴퓨팅, 광학 분야는 물론, 의료기기, 산업용 장비, 테스트 및 계측기기 등에 적합하다.

LTM4678은 DC/DC 컨트롤러, EEPROM, 전력 FET, 인덕터, 그 밖에 다른 지원 소자들을 16mm x 16mm x 5.86mm BGA 패키지에 통합하고 있다. 출력 전압 정확도는 전체 입력, 부하, 온도(–40°C ~ 125°C) 조건에 대해 ±0.5%의 정밀도를 보증한다.

LTM4678은 4.5V ~ 16V의 입력 전압 범위에서 동작하며, 2개의 출력 전압은 0.5V ~ 3.3V 범위 내에서 디지털적으로 제어된다. LTM4678은 12VIN 및 0.9VOUT 50A에서 최고 90%의 효율을 달성한다. 200LFM 에어 플로우 및 70℃ 주변 온도에서는 12VIN 및 0.9VOUT 40A 전류를 제공한다. 스위칭 주파수 범위는 350kHz ~ 1MHz이며, 노이즈에 민감한 애플리케이션을 위해 350kHz ~ 1MHz 범위에서 외부 클럭에 동기화 할 수 있다.

LTM4678은 전력 밀도와 확장성이 높기 때문에, 저전압 및 고전류 첨단 디지털 기기에 전력을 공급하기 위해 부품 실장 밀도가 높으면서 PCB 면적이 제한적인 애플리케이션에 이상적이다.
