ADI PoE PSE 컨트롤러, IEEE 802.3bt 적합성 테스트 통과

  • 2018-07-09
  • 신윤오 기자, yoshin@elec4.co.kr

사이포스 테크놀로지스가 실시한 테스트에 최초로 통과

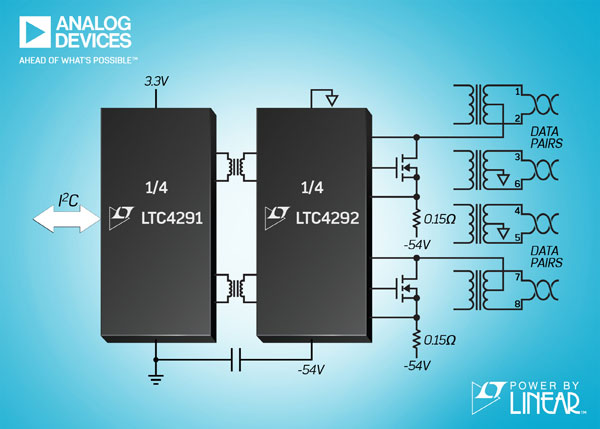

아나로그디바이스(지사장 홍사곽)는 자사의 Power by Linear™ LTC4291/92 절연 4포트 PSE(power source equipment) 컨트롤러 칩셋이 사이포스 테크놀로지스(Sifos Technologies)가 실시한 IEEE 802.3bt(PoE++) PoE(Power over Ethernet) 적합성 테스트를 통과한 최초의 PSE 컨트롤러 디바이스로 기록됐다고 밝혔다.

PoE는 근본적으로 시스템 및 네트워크 엔지니어에게 PSE 평가 과제를 안겨준다. PSE는 기존의 이더넷 데이터 전송 기능을 훼손하지 않으면서, 표준화된 공정을 통해 활성화 및 비활성화 되는 다채널의 지능형 DC 전원이다. 이와 함께, 호환성 테스트는 몇몇 공급 및 극성 구성에 대한 동작 요건에 따라 복잡해진다.


LTC4291/92 제품 페이지 열람, 데이터시트 다운로드, 샘플 및 평가보드 주문은 http://www.analog.com/LTC4291 참조

사이포스(Sifos) 2포트 PSA3202 테스트 블레이드 여러 대를 장착한 사이포스 24포트 PSA-3000 PowerSync 분석기는 LTC4291/92 기반 PSE에 대한 완벽한 자동 테스트 및 분석 기능을 제공한다. 특수한 분석 기능들을 통해 더욱 강화된 엄격한 호환성 테스트 슈트는 LTC4291/92를 IEEE 802.3at(PoE+) 표준과 새로운 802.3bt 표준, 그 밖에 다른 독자 규격들에 대해 평가했다. 이들 확장 가능한 설계 및 테스트 솔루션들은 PoE에 대한 방대한 지식과 수년 간의 경험을 통해 구축된 것으로, 2018년에 IEEE 802.3bt 표준이 공식적으로 비준됐을 때 해당 PoE 네트워크의 출시기간을 단축하고 신속한 배포가 이루어질 수 있게 한다.

아나로그디바이스가 자체적으로 수행한 테스트에서, LTC4291/92 PSE 칩셋은 PSA-3000/3202 솔루션이 다양한 IEEE 802.3bt PD(powered devices) 제품들을 에뮬레이션 한 것만큼 굉장히 다양한 테스트들을 통과했다. 연속 90W 4쌍 PSE 로딩 능력은 이 PSE가 싱글 시그니처 또는 듀얼 시그니처 PD 구성에서 802.3bt의 71.3W 최대 PD 전력 수준을 처리할 수 있다는 것을 보장한다. LTC4291/92는 새로운 Type 3와 Type 4 PD가 요구하는 모든 물리 계층 클래스(최대 5개 이벤트)뿐 아니라 Type 1과 Type 2 PD와의 역호환성도 정확히 증명한다. 링크 계층 탐색 프로토콜(link layer discovery protocol, LLDP)을 사용하는 PSE를 위해, PSA-3000/3202는 이러한 유형의 전력 협상 역시 에뮬레이트 및 분석할 수 있다.

디바이스와 함께 제공되는 GUI와 스크립트 환경을 이용하면, 사용자가 직접 이들 디바이스를 설정 및 인터랙트 할 수 있다. LTC4291/92에는 평가된 회로도를 비롯하여 완벽한 레퍼런스 디자인, QuikEval™ GUI 및 예제 코드가 지원되며, PSA-3000/3202는 PSA Interactive GUI와 PowerShell PSA 스크립트 환경을 이용해 확장할 수 있다.

LTC4291/92 칩셋은 상업용 및 산업용 온도 범위의 제품으로 제공된다. LTC4291 디지털 컨트롤러는 RoHS 규제 조항을 준수하는 24핀 4mm x 4mm QFN 패키지로, LTC4292 아날로그 컨트롤러는 40핀 6mm x 6mm QFN 패키지로 각각 제공된다. LTC4291/92는 아나로그디바이스 최초의 802.3bt PSE 컨트롤러이며, 대중적인 LTC4266 4포트 802.3at PSE 컨트롤러에 대한 업그레이드 경로를 제공한다.
