아나로그디바이스, 40V 2.5A μModule 레귤레이터 출시

  • 2018-06-15
  • 신윤오 기자, yoshin@elec4.co.kr

최고150°C의 동작 온도, FMEA 호환 핀 아웃, 6.25 x 6.25mm BGA 패키지

아나로그디바이스(지사장 홍사곽)는 40V 입력 전압(최대 42V abs)과 2.5A의 연속 출력 전류(3.5A의 피크 전류)가 특징인 스텝다운 DC/DC 레귤레이터 µModule 신제품, LTM8002를 출시한다고 밝혔다.

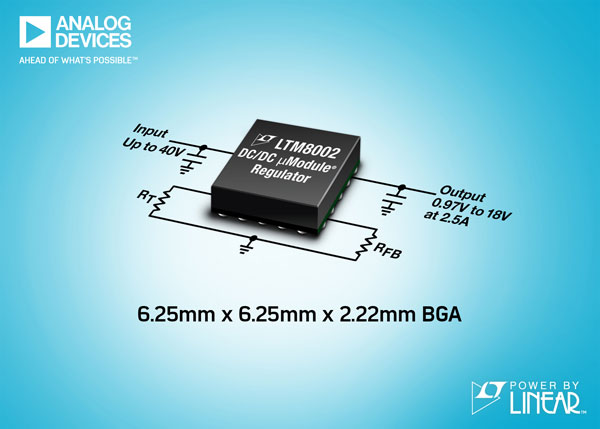

LTM8002는 스위칭 레귤레이터 컨트롤러, 파워 스위치, 인덕터, 그 밖에 다른 지원 부품들을 6.25mm x 6.25mm x 2.22mm 크기의 BGA 패키지에 통합하고 있으며, 여기에 입력 및 출력 커패시터, 2개의 저항만 추가하면 완벽한 시스템 설계가 가능하다.



LTM8002는 FMEA(failure mode effects analysis) 표준을 만족하는 핀 아웃을 지원하기 때문에, 어떤 핀이 접지(GND)에 단락(short)되거나, 인접 핀과 단락되었을 때, 또는 특정 핀이 정상적으로 연결되지 않았을 때, 출력 전압은 제어된 전압이나 그 이하로 안전하게 유지된다. H 등급 제품의 최대 접합 온도는 150°C이며, I 등급은 125°C이다.

LTM8002의 H 등급 제품은 12VIN, 5VOUT 조건일 때 히트 싱크나 공기 흐름이 없는 상태에서 주변 온도 105°C까지 2.8A의 전류 공급이 가능하다. 신제품은 자동차와 산업용 장비 같이 보다 엄격한 신뢰성과 높은 내구성을 요구하는 애플리케이션을 위해 넓은 입력 전압 범위와 FMEA 호환 핀아웃, 고온 동작, 작은 풋프린트 특성을 제공하는 이상적인 POL(point-of-load) 레귤레이터 솔루션을 제공한다.

신제품은 스위칭 주파수를 1개의 저항을 이용해 조절할 수 있으며, 다른 주파수와의 간섭을 회피하기 위해 시스템의 특정 주파수나 주파수 범위의 안 또는 바깥에서 동작하도록 200kHz ~ 3MHz 범위에서 외부 클럭에 동기화할 수도 있다. LTM8002는 버스트 모드(Burst Mode®), 펄스 스키핑 모드, 대역확산 모드를 지원하는 펄스 스키핑 모드, 그리고 외부 동기화 모드, 총 4개의 동작 모드를 지원한다. 버스트 모드일 때 대기 전류(quiescent current)는 25µA에 불과하기 때문에 배터리로 동작하는 시스템, 특히 ‘계속 활성 상태’를 유지해야 하는 시스템에 이상적이다.

출력 전압은 1개의 저항을 이용하여 0.97V ~ 18V 사이에서 조절하거나, 3.3V 고정 전압 제품을 선택할 수도 있다. 이처럼 출력 전압 범위가 넓기 때문에 사용자는 LTM8002 제품 1개만으로 3.3V, 5V, 12V, 15V의 기본적인 시스템 버스 전압을 모두 생성할 수 있다.

LTM8002는 –40°C ~ 125°C 또는 –40°C ~ 150°C의 온도 범위에서 동작한다. 자세한 정보는 http://www.analog.com/LTM8002 참조.
