TI, 최소형의 효율적인 SIMPLE SWITCHER® 동기식 컨버터 출시

  • 2018-06-12
  • 박종배 기자, jbpark@elec4.co.kr

최소형·고집적 DC/DC 벅 레귤레이터 제품…산업용 전원 공급 장치 설계 간소화

TI는 초소형 HotRod™ QFN 패키지로 제공되는 넓은 VIN 동기식 SIMPLE SWITCHER® DC/DC 벅 레귤레이터 제품 2종을 출시한다고 밝혔다. 고집적의 3A LMR33630과 2A LMR33620 스텝다운 전압 컨버터는 최대 2.1㎒에 이르는 스위칭 주파수를 가지며 견고하고 신뢰성을 중요하게 요구하는 산업용 전원 공급 장치를 위해 업계에서 가장 우수한 최대 부하 효율 92%를 달성한다. 또한 TI의 WEBENCH® 파워 디자이너를 이용해 이들 컨버터는 전력 변환과 설계 작업을 간소화한다.

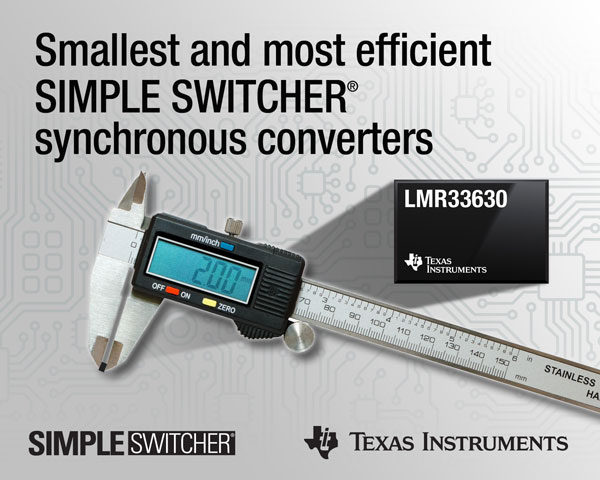

3.8~36V의 넓은 VIN 범위로 동작하는 LMR33630과 LMR33620 벅 레귤레이터는 3㎜ × 2㎜ 열 강화 패키지로 제공된다. 초소형 HotRod QFN 패키지로 웨터블 플랭크를 적용하면 솔더링 후 광학적 검사가 가능해 제조가 용이하며, LMR33630은 3A 전류로 업계에서 가장 높은 0.5A/㎟의 전력 밀도를 제공한다. 최적화된 패키지 구조와 대칭형 핀 배치는 기생 인덕턴스를 최소화하고, 전도·방사 잡음 방출을 완화하도록 입력 바이패스 커패시터의 배치를 쉽게 한다. (관련 비디오 ‘HotRod 패키징을 적용함으로써 EMI 감소 및 솔루션 크기 축소’ 참조)

LMR33630과 LMR33620의 주요 기능과 장점으로는 먼저 최대 36V까지 이르는 입력 전압 범위에서 동작해 공장 자동화와 홈 오토메이션, 모터 드라이브, 인버터, 서보 제어 장치와 같은 공칭 12V 또는 24V 시스템에 적합하다. 최대 60V에 이르는 애플리케이션용으로 핀 호환 패키지의 600㎃ LMR36006와 1.5A LMR36015 동기 스텝다운 컨버터를 제공한다.

이들 36V 레귤레이터 제품은 24VIN, 5VOUT, 400㎑ 스위칭 주파수로 최대 92%의 부하 효율을 달성한다. 24㎂의 극히 낮은 대기 정지 전류는 경부하 효율을 향상시킨다.

또한 QFN 패키지 외에도 열효율이 뛰어난 8핀 5㎜ × 6㎜ SOIC 패키지로도 제공되며, 열 계수가 13.8°C/W(ΨJB)로 매우 낮아 신뢰성을 더욱 향상시킨다. (관련 비디오 ‘DC/DC 컨버터로 열 성능과 소형 솔루션 크기 간의 절충’ 참조)

36V LMR33630과 LMR33620은 TI store와 TI 공인 대리점을 통해 구입할 수 있으며, 소형 릴 형태로 가격은 1,000개 수량 기준으로 각각 1.86달러와 1.75달러다. 60V LMR36015와 LMR36006은 소형 릴 형태로 1,000개 수량 기준으로 각각 1.84달러와 1.61달러다. 이들 4개 제품 모두 12핀 HotRod 패키지로 제공된다.

보다 자세한 제품 정보와 샘플, 평가 모듈(EVM) 주문은
http://www.ti.com/LMR33630-pr-kr를 참조하면 된다.


<저작권자(c)스마트앤컴퍼니. 무단전재-재배포금지>
