실리콘랩스, IoT 를 위한 고집적 PoE IC 2종 출시

  • 2018-03-07
  • 박종배 기자, jbpark@elec4.co.kr

- IoT 애플리케이션을 위한 PoE PD 제품군 Si3406x/Si3404 출시
- IP 카메라, 무선 액세스포인트, IP 전화기, 스마트 조명 설계에 최적의 솔루션 제공


실리콘랩스(Silicon Labs)는 광범위한 사물인터넷(IoT) 애플리케이션에 동급 최고의 집적 수준과 효율성을 제공하는 PoE(Power over Ethernet) PD(Powered Device) 제품군 2종을 출시한다고 밝혔다. 실리콘랩스의 Si3406x와 Si3404 제품군은 필요한 모든 고전압 디스크리트 소자들을 하나의 PD 칩에 통합했다.

이 새로운 PD IC 제품들은 IEEE 802.3at 표준의 PoE+ 파워 성능, 90% 이상의 효율을 제공하는 유연한 전력 변환 옵션, 강건한 슬립/웨이크/LED 지원 모드, 월등한 EMI 내성을 지원한다. 이러한 기능들 덕분에 개발자는 고전력 고효율 PoE PD 애플리케이션을 위한 시스템 개발 비용과 출시기간을 줄일 수 있다.

IoT가 급속히 확대되면서 IP 카메라, 스마트 조명 기구, 다기능 비디오 IP 전화기, 첨단 802.11 무선 액세스포인트, 스마트 홈 가전 등에서 PoE+ 커넥티비티에 대한 수요가 크게 늘고 있다. 이러한 애플리케이션들이 PoE+ 표준을 지원하는 PD 디바이스에 대한 수요를 주도하고 있는데, 이들은 대개 높은 전력을 요구한다.

예컨대, 팬/틸트/줌 기능과 발열체(heater elements)를 갖춘 모터 장착형 최신 IP 카메라 제품들은 전원공급장치에 커다란 부하를 요구한다. PoE+ 기술은 이처럼 까다로운 애플리케이션 작업을 위해 30W의 전력을 제공한다. 실리콘랩스의 Si3406x 제품군은 주거용, 상업용, 산업용 환경에서 PoE+를 지원하는 새로운 차원의 IoT 제품에 이상적인 PD 인터페이스 솔루션이다.


실리콘랩스의 전력 제품을 총괄하는 로스 사볼시크(Ross Sabolcik) 부사장은 “실리콘랩스의 PoE 솔루션은 고객의 까다로운 전원공급 요구를 충족하기 위해 최대 30W의 폭 넓은 전력 레벨을 제공한다”며, “실리콘랩스의 PD 제품군은 업계 선도적인 집적 수준과 첨단 기능들을 통해 개발자가 자신들의 설계를 간소화하고 전력 및 비용 예산을 충족할 수 있도록 도와준다. 이더넷 케이블의 양쪽 모두를 위하여 실리콘랩스의 원스톱숍 PoE 포트폴리오에는 새로운 PD 디바이스뿐 아니라 PSE(Power Sourcing Equipment) 컨트롤러, PSE 전력관리 IC까지 포함되어 있다”고 말했다.

실리콘랩스의 Si3406x IC는 PoE+ PD 애플리케이션이 요구하는 모든 전력관리 및 제어 기능을 통합하고 있기 때문에 10/100/1000BASE-T 이더넷 케이블을 통해 공급되는 고전압을 적절한 저전압 출력으로 변환한다. 이 최적화된 아키텍처는 경제적인 외부 부품을 사용하면서도 고성능을 유지할 수 있기 때문에 PCB 풋프린트와 외부 BOM 비용을 최소화할 수 있다.

Si3406x 제품군을 보완하는 Si3404 IC는 저전력 15W PoE PD 애플리케이션을 위해 비용효과적인, 802.3 Type 1 호환성을 제공한다. Si3404는 저전력 PD 애플리케이션이 요구하는 모든 인터페이스와 제어 기능을 매우 작은 풋프린트에 통합하고 있다.

Si3406x IC는 다이오드 브리지와 과도 서지 억제기(transient surge suppressor)를 통합하고 있어 이더넷 RJ-45 커넥터에 직접 연결이 가능하다. 이 레귤레이터의 스위칭 주파수는 원치 않는 고조파를 피할 수 있도록 외부 저항값을 이용해 손쉽게 조절할 수가 있다. 내장된 동기 드라이버는 2차측 FET(field effect transistor)를 제어하여 전력 변환 효율을 향상시킬 수 있다. 슬립모드 동안의 PSE 스위치와의 연결은 자동 MPS(maintain-power-signature) 기능에 의해 유지된다.

Si3406x 제품군의 전류모드 제어 스위칭 레귤레이터는 여러 종류의 절연 및 비절연 전원공급 토폴로지를 지원한다. 이 레귤레이터는 통합된 전력 스위칭 FET에 의해 보완된다. 이러한 유연성과 실리콘랩스의 포괄적인 PoE PD 레퍼런스 디자인을 이용하여, 개발자는 핵심적인 전원 공급 서브시스템을 보다 쉽게 설계할 수 있다.

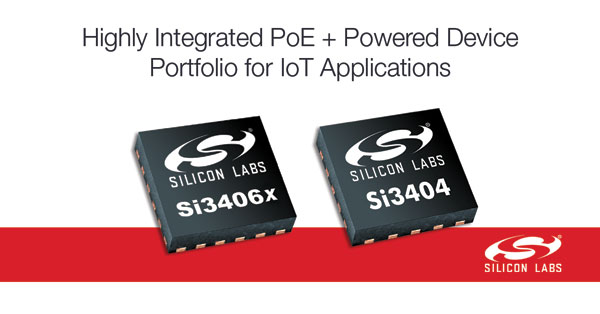

Si3406x IC의 샘플 및 양산 제품은 현재 높이가 낮은 5mm x 5mm QFN 패키지로 공급되고 있으며, Si3404 디바이스는 높이가 낮은 4mm x 4mm QFN 패키지로 공급 중이다. 1개당 제품 가격은 10,000개 수량을 기준으로 Si3406x는 1.34달러에서, Si3404는 1.02달러에서 각각 시작한다. 실리콘랩스는 개발자가 개발 시간과 비용을 줄일 수 있도록 Si3406x 및 Si3404를 위한 다양한 절연 및 비절연 Class 2-4 개발 키트를 제공하고 있으며, 개발 키트 가격은 79달러(USD MSRP)에서 시작한다. Si3406x와 Si3404 제품군 및 개발 키트에 대한 자세한 정보와 샘플 주문은 실리콘랩스 홈페이지(www.silabs.com)에서 가능하다.

<저작권자(c)스마트앤컴퍼니. 무단전재-재배포금지>
