WPC의 Qi 1.2 및 PMA-SR1 AirFuel 유도성 무선 표준 통신 프로토콜 모두 준수

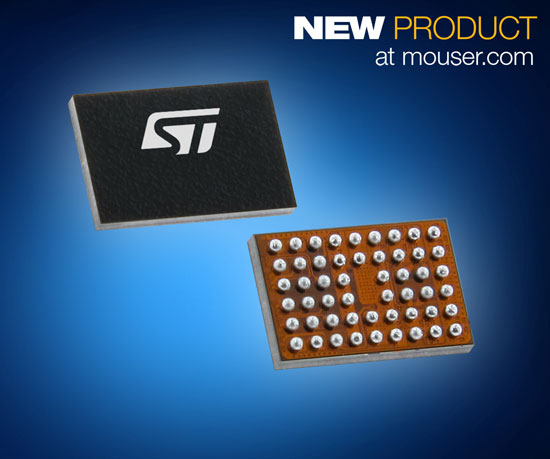

유통기업 마우저 일렉트로닉스가 ST마이크로일렉트로닉스(ST)의 STWLC33 유도성 무선 전력 수신기를 공급한다.

STWLC33은 집적식 다중 모드 무선 전력 수신기 솔루션으로, 휴대용 고속 충전 애플리케이션(최대 15W)에 최적화되었다. WPC(무선전력컨소시엄)의 Qi 1.2 및 PMA-SR1 AirFuel 유도성 무선 표준 통신 프로토콜을 모두 준수하므로 프로토콜에 관계 없이 휴대장치를 빠르게 충전한다.



마우저가 공급하는 ST의 STWLC33 유도성 무선 전력 수신기를 이용하면 이중 기능을 갖춘 휴대장치를 간편하게 구동할 수 있다. 향상된 사용자 경험, 증가한 무선 충전 속도, 다른 솔루션과 비교해 뛰어난 시스템 효율 등 여러 장점을 갖췄다. 게다가 STWLC33은 15W 수신기 중 유일하게 3W 송신기로 작동하는 ST의 제품으로, 동일한 코일을 사용해 다른 수신기에 전력을 전달한다. 즉, 사용자는 무선으로 장치를 충전하면서 바로 이 장치를 이용해 다른 장치도 충전할 수 있다. STWLC33은 또한 2셀 리튬 이온 배터리를 충전할 수 있는 출력 전압을 제공하는 최초 소자이다.

STWLC33의 중심에는 펌웨어/ROM 메모리 32Kb, RAM 8Kb를 갖춘 32비트, 32MHz Arm® Cortex®-M 마이크로컨트롤러가 자리한다. 임피던스가 낮은 집적형 동기식 정류기와 LDO 선형 조정기 같은 특징을 통해 총 시스템 효율 최대 80% 및 낮은 전력 손실을 제공한다.

STWLC33은 충전할 수 있는 개체를 감지했을 때 시스템을 빠르게 구동시키는 등 사용자 경험을 향상시키는 고유의 특징을 갖췄다. FOD(외부 물체 감지) 성능이 향샹되어 외부 개체에 대한 전력 공급을 차단하고 과열을 방지하는 특수 기능도 제공한다. 32MHz PWM 타이머, 8채널 ADC(아날로그-디지털 변환기), 설정할 수 있는 GPIO(범용 입출력 포트)도 갖췄다.

ST의 STWLC33 유도성 무선 전력 수신기는 태블릿 PC, 보조 배터리, 전화기, 의료장비, 웨어러블 장치 등 매우 작은 무선 애플리케이션에 적합하다. 설계자는 STWLC33 수신기를 STWBC-EP 무선 충전 컨트롤러 송신기와 결합해서 고속 충전 장치를 완성할 수 있다. STWLC33을 지원하는 STEVAL-ISB042V1 평가 보드는 STWLC 펌웨어를 포함하므로 엔지니어는 매개변수와 설정을 조정해서 STWLC33 전력 수신기를 최종 애플리케이션에 적합하게 통합시킬 수 있다.

자세한 정보는 www.mouser.com/stmicroelectronics-stwlc33-power-receiver에서 확인할 수 있다.
