마우저, 맥심의 히어러블용 MAX77734 PMIC 판매

  • 2017-11-28
  • 박종배 기자, jbpark@elec4.co.kr

전 세계에 최신 반도체 및 전자부품을 공급하는 마우저 일렉트로닉스가 맥심 인터그레이티드(Maxim Integrated)의 MAX77734 PMIC(전력 관리 IC)를 판매한다. 전력 소비량이 초저 수준인 소형 제품으로 웨어러블 및 히어러블 제품 설계자들이 리튬 이온 배터리의 수명을 연장하는 데 도움이 된다.

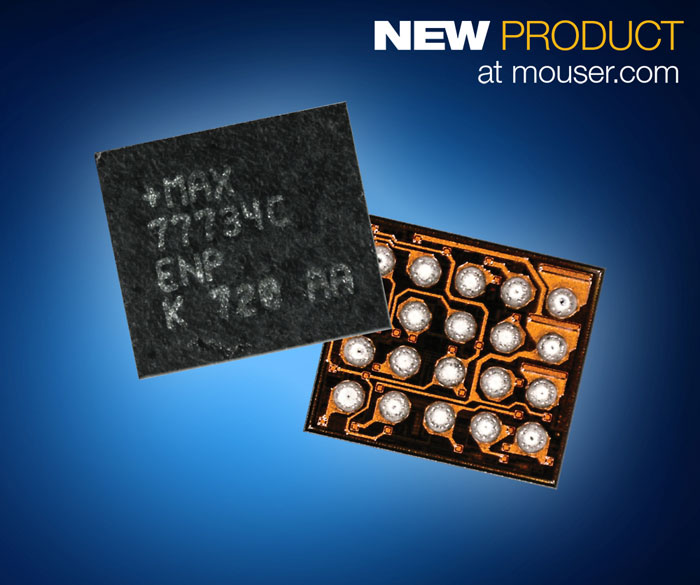

마우저가 판매하는 맥심의 MAX77734 PMIC는 2.23 × 1.97mm의 좁은 공간에 유연하고 설정 가능한 전력 관리 솔루션을 제공한다. PMIC는 선형 모드 리튬 이온 배터리 충전기, LDO(로우 드롭아웃) 선형 조정기, 아날로그 멀티플렉서 및 2채널 전류 싱크 드라이버를 통합하였기 때문에 소형 배터리로 작동하는 제품을 설계할 때 외장 부품수가 감소하는 장점이 있다.


충전기는 최저 0.375mA까지 정확한 종단부를 요구하는 소형 배터리 시스템에 맞게 설계되었다. 충전기의 배터리 조정 전압 범위(3.6~4.6V)는 프로그래밍할 수 있어 다양한 셀 화학물질을 지원한다. 배터리가 방전되더라도 입력 소스가 연결되어 있으면 회로가 즉시 시스템 전압을 조정할 수 있다.
150mA LDO 조정기의 출력은 0.8~3.975V 범위에서 I2C로 프로그래밍할 수 있으며, 아날로그 멀티플렉서는 외장 ADC(아날로그-디지털 변환기)가 배터리 전압 및 전류 신호를 변환시켜 배터리 상태를 모니터링하도록 운용된다. 전류 싱크는 싱크마다 12.8mA를 처리할 수 있으며, LED가 원하는 패턴으로 깜박이도록 프로그래밍할 수 있다.

MAX77734 PMIC는 LDO 조정기가 작동 중일 때에 대기 전류(standby current)가 1.5µA, 정지 전류(quiescent current)가 4.5μA에 불과하다. 프로그래밍 가능한 옵션이 많아 Bluetooth®로 작동하는 헤드셋, 피트니스 모니터, 웨어러블 카메라, 저전력 IoT(사물인터넷) 장치 등 배터리 전원식 소자에 적합하다.

MAX77734 PMIC는 MAX77734 평가 키트가 지원되며, 엔지니어들은 Windows 기반의 GUI를 이용해서 선형 충전기, 조정기, 멀티플렉서, 인터페이스 특징을 검사할 수 있다.

자세한 정보는 http://www.mouser.com/new/maxim-integrated/maxim-max77734-pmic에서 확인할 수 있다.
